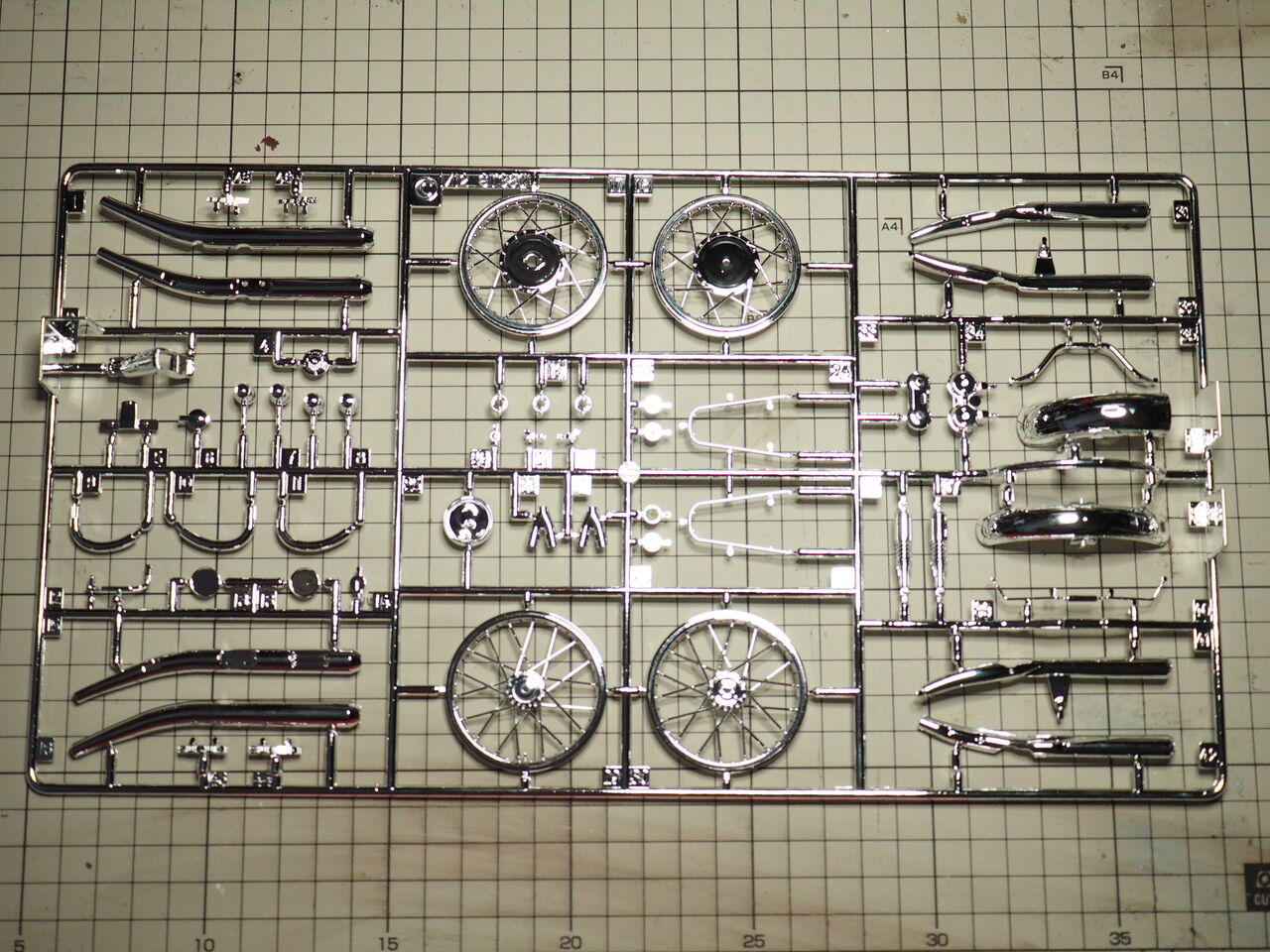

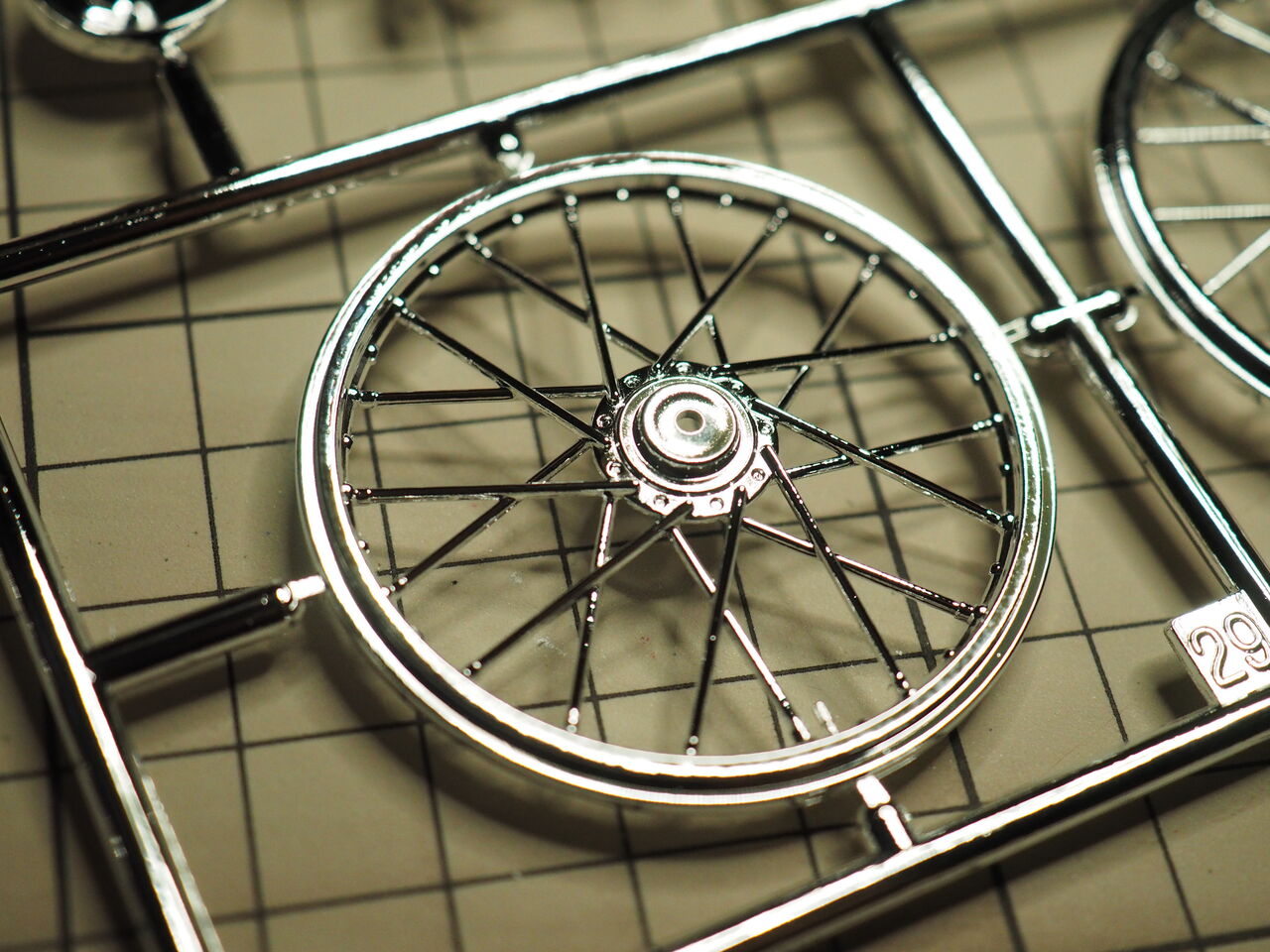

旧車といえば・・・そう、ホイールです。
いぜんからなんとか「それなりに簡単に」ワイヤーホイルーができないかと思っていました。実は本職の設計でも企画はした物の日の目は見ませんでした。・・・が、今や3Dプリンターのおかげでワンオフや少量生産しほうだいです。

で、

今回はフロントタイヤを作ってみました。CADで制作→３Dプリンターで出力です。

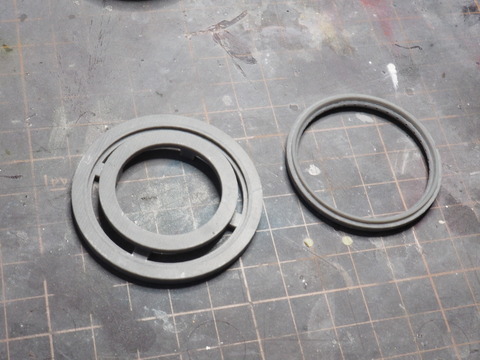

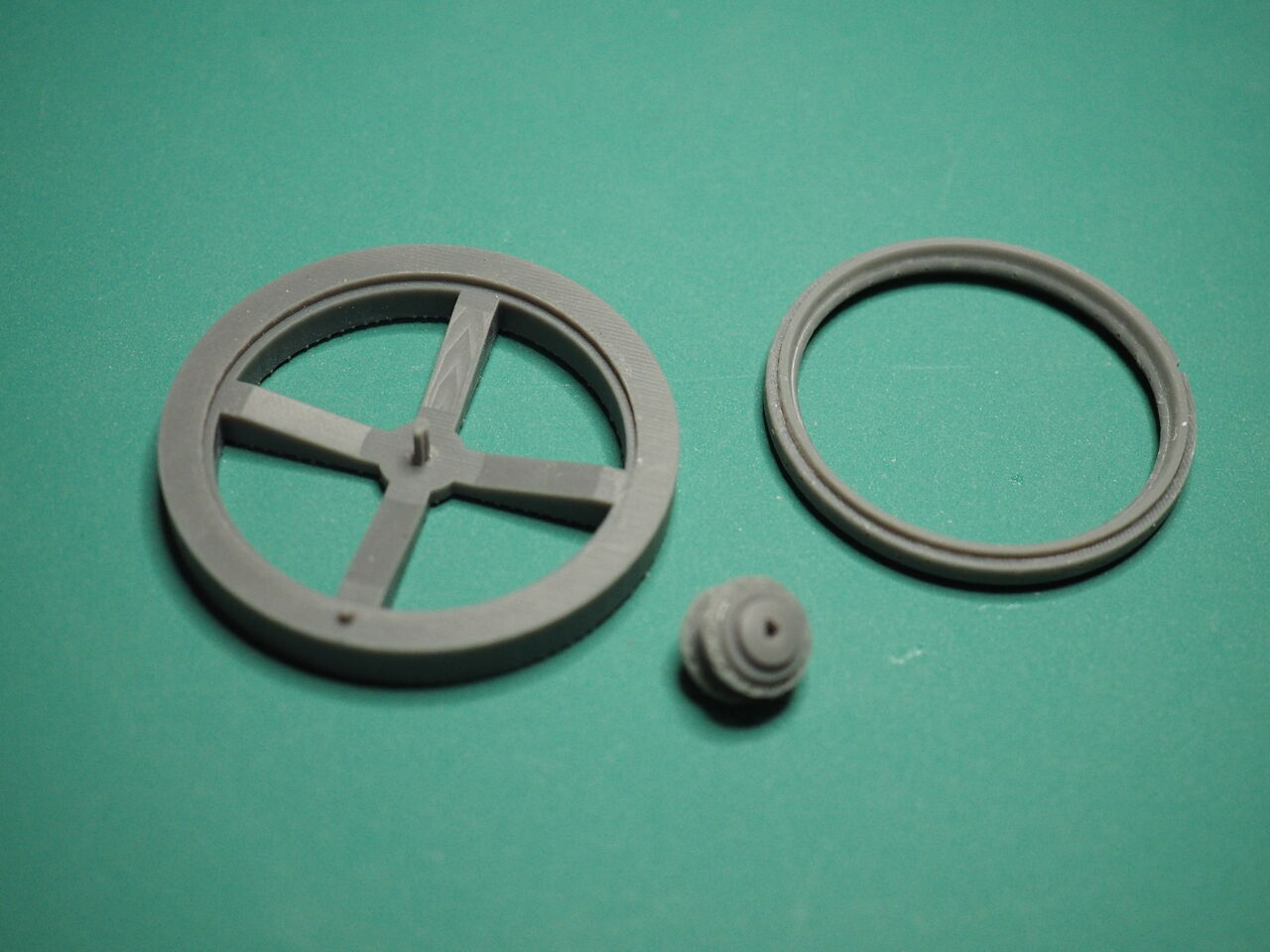

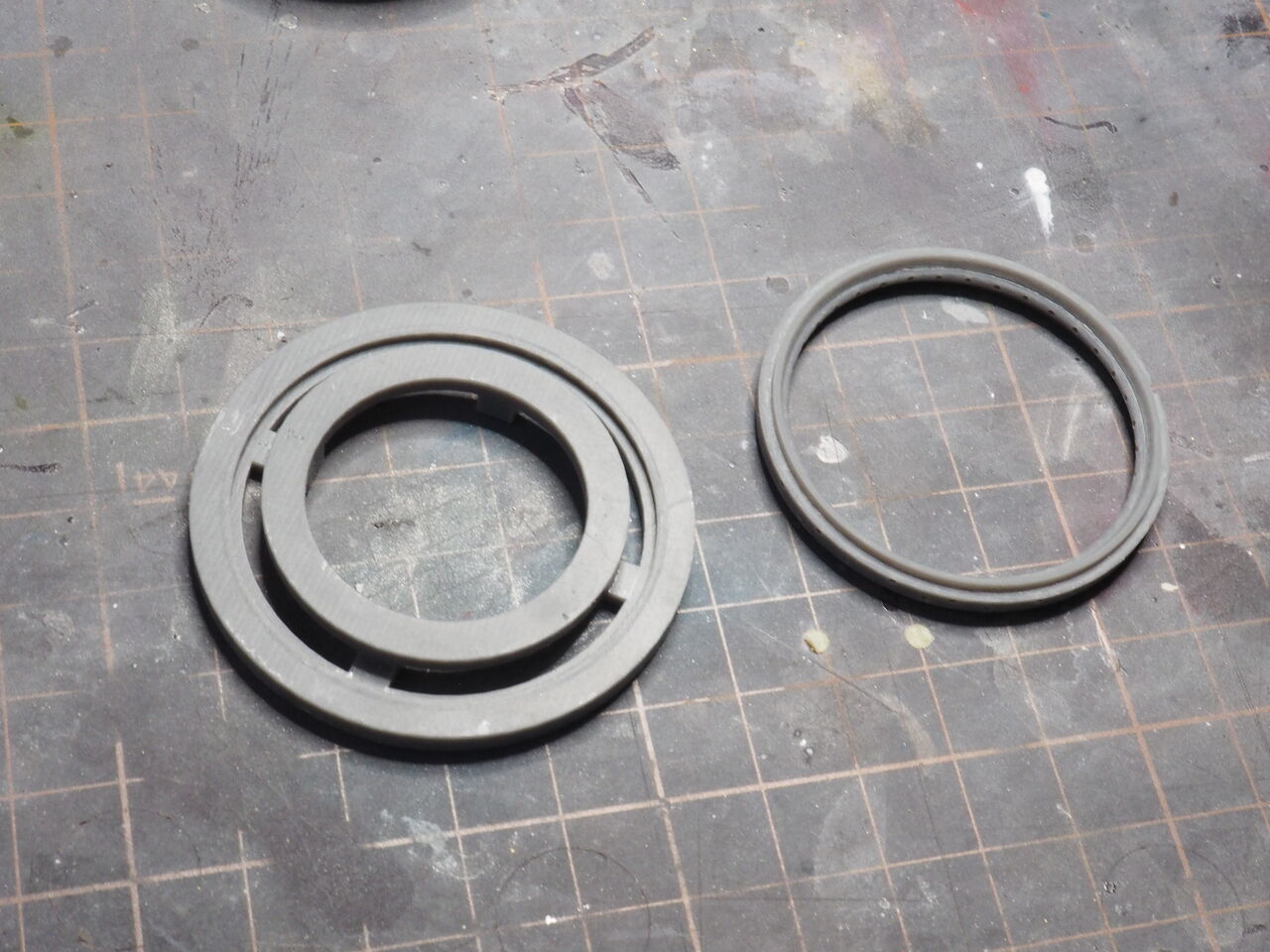

はい、右はホイールの外径。真ん中は軸になるところ。そして左がジグです。

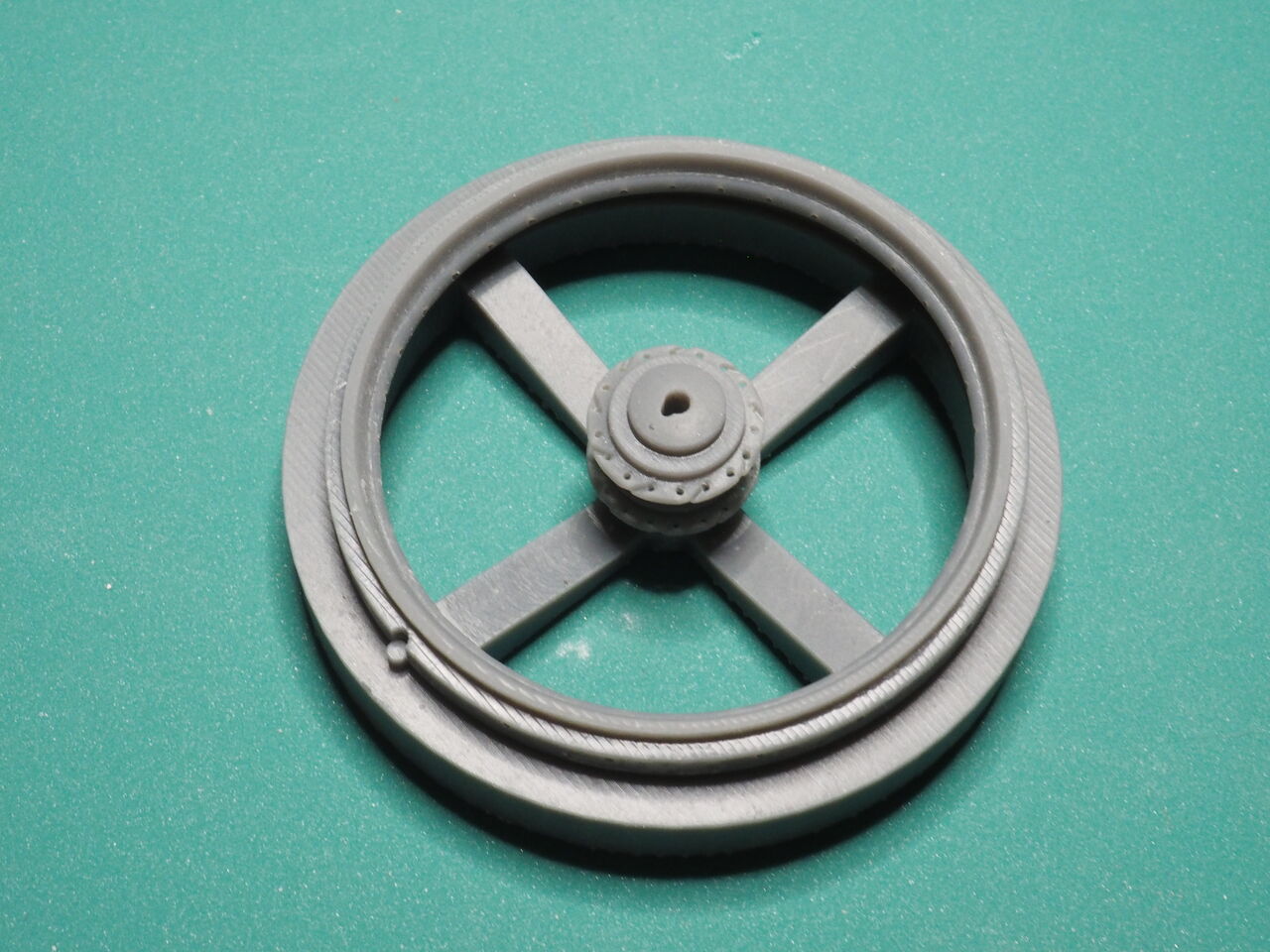

こんな感じで使います。ピンがあるので外径も軸部も位置が決まってます・・・・

外径は外してもう一個の治具に・・・これで何をするかというと・・・

リムを差し込んで位置決めをするための物です・・・なんとなくわかります？

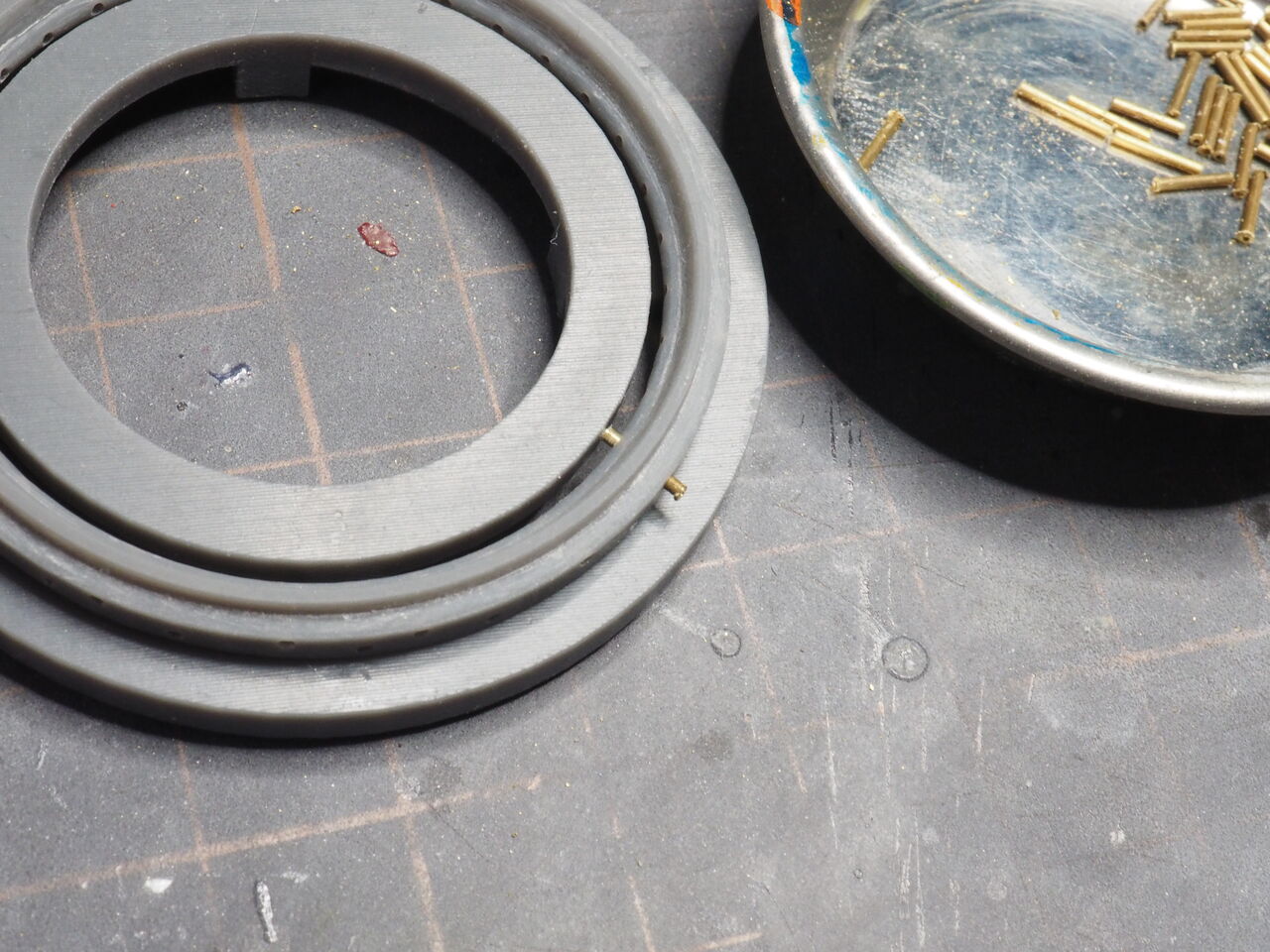

外径にはすでにリム径の穴があいていて、差し込んでジグに当てるだけで位置がキマるという優れものです。真鍮管を適当な長さに切っておけば良いのでサクサク進みます。

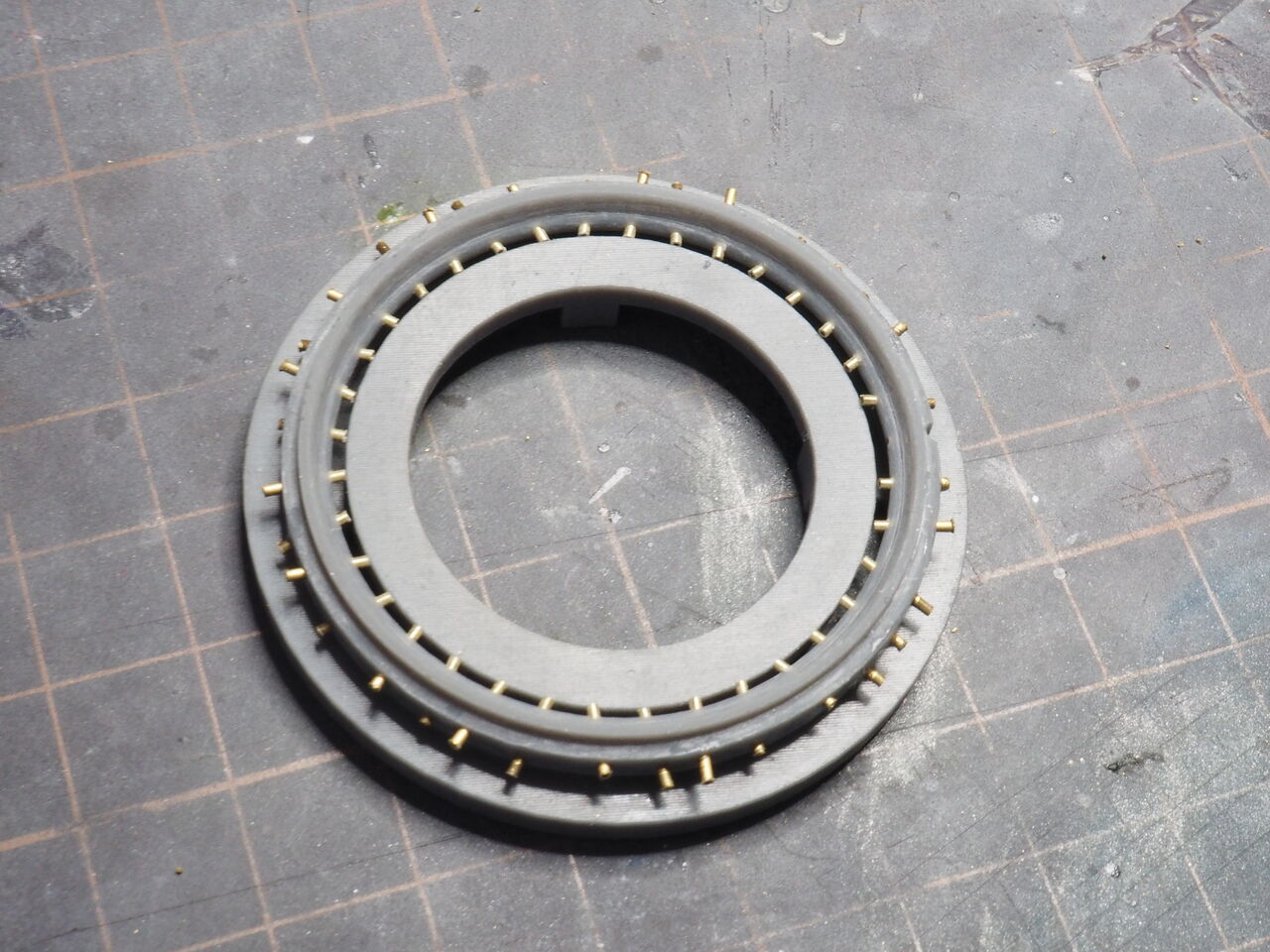

こんな感じです。一箇所はジグのピン位置のため最後につける予定。リムの向きがいろいろ向いていますがこれも設計通りです。ちなみに真鍮菅は外径0.8内径0.4の物を使用しています。

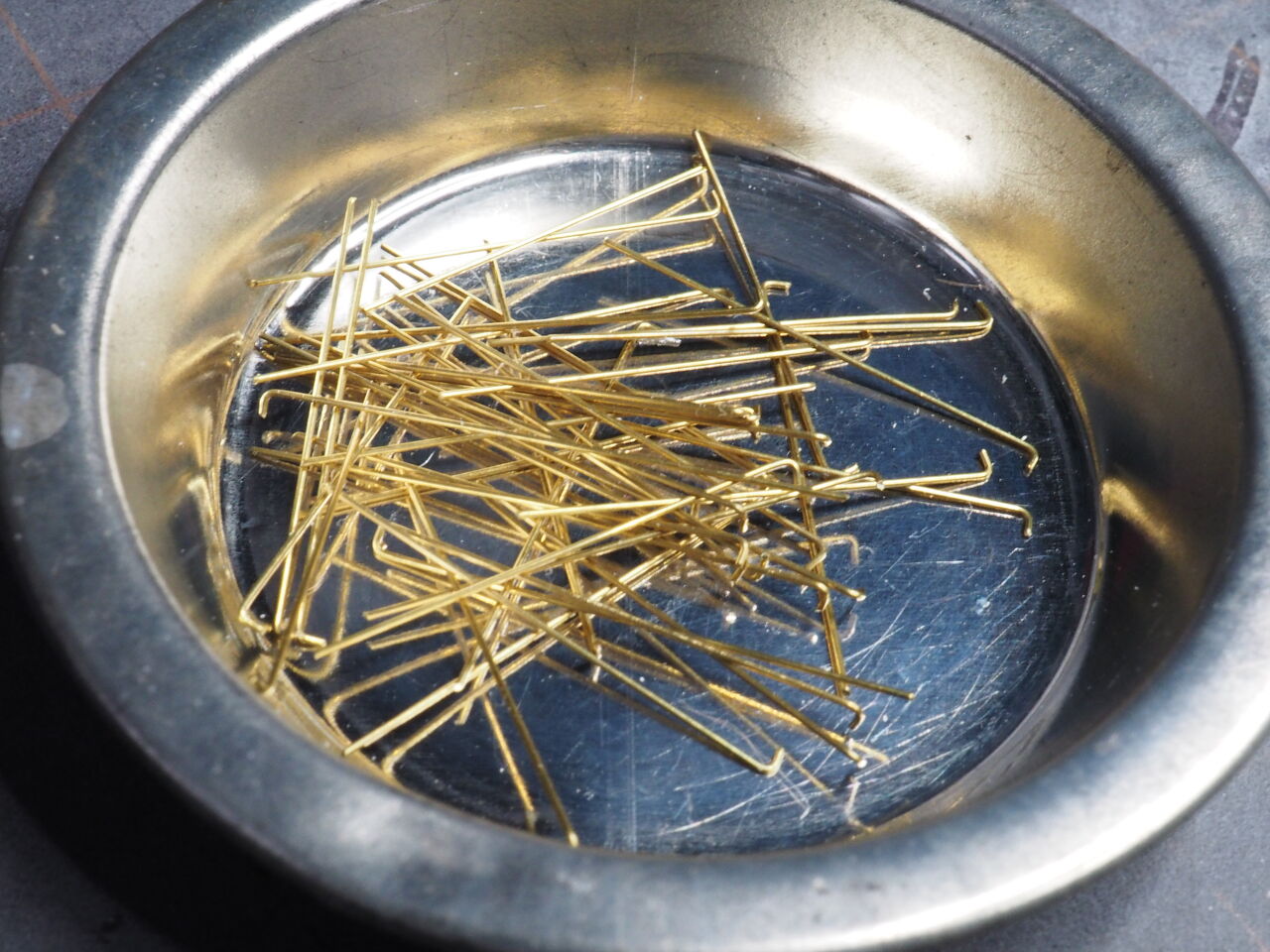

そしてスポークは0.3mmの真鍮線。適当な長さで切って先端を1mmほど曲げておきます。

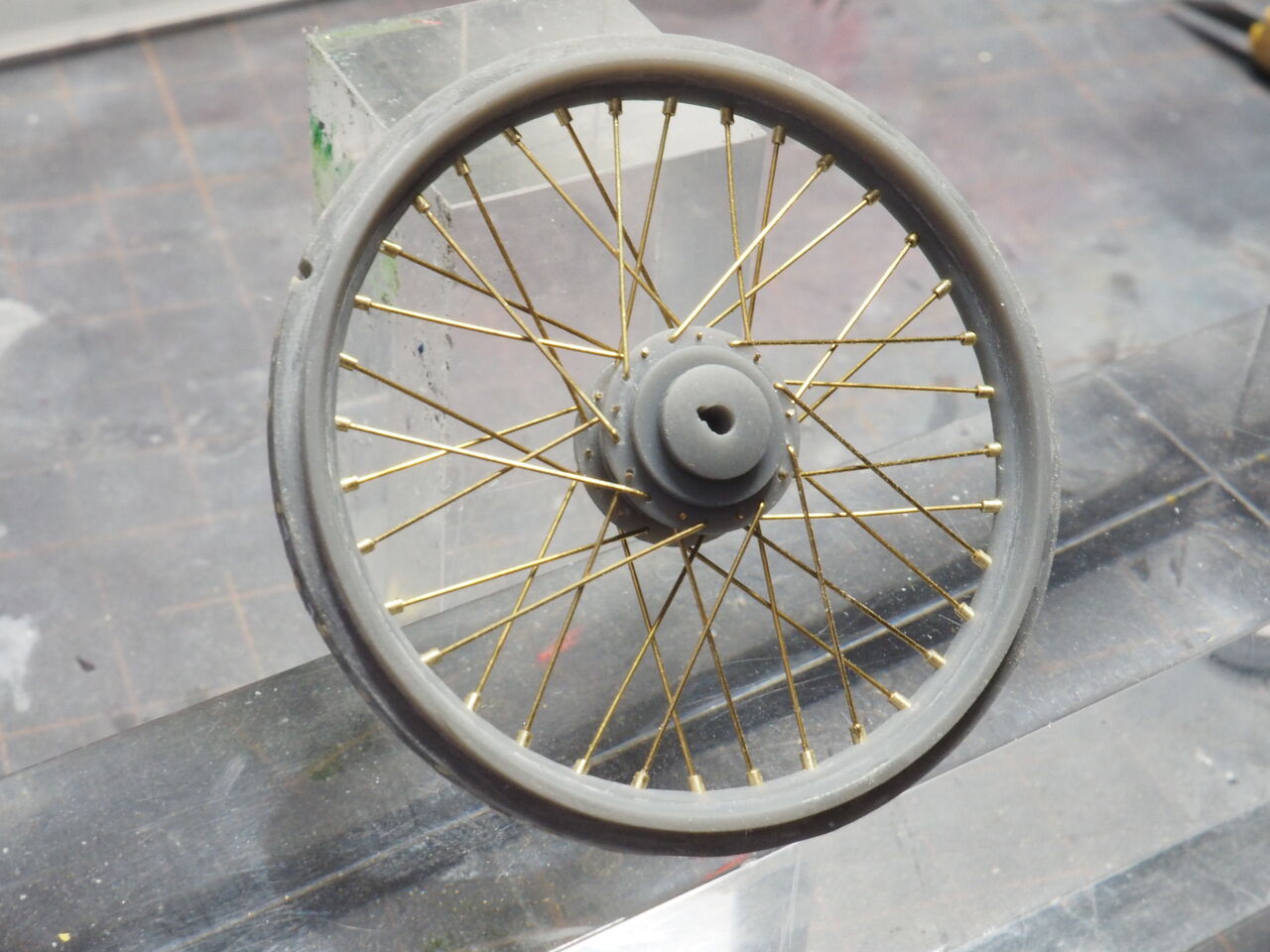

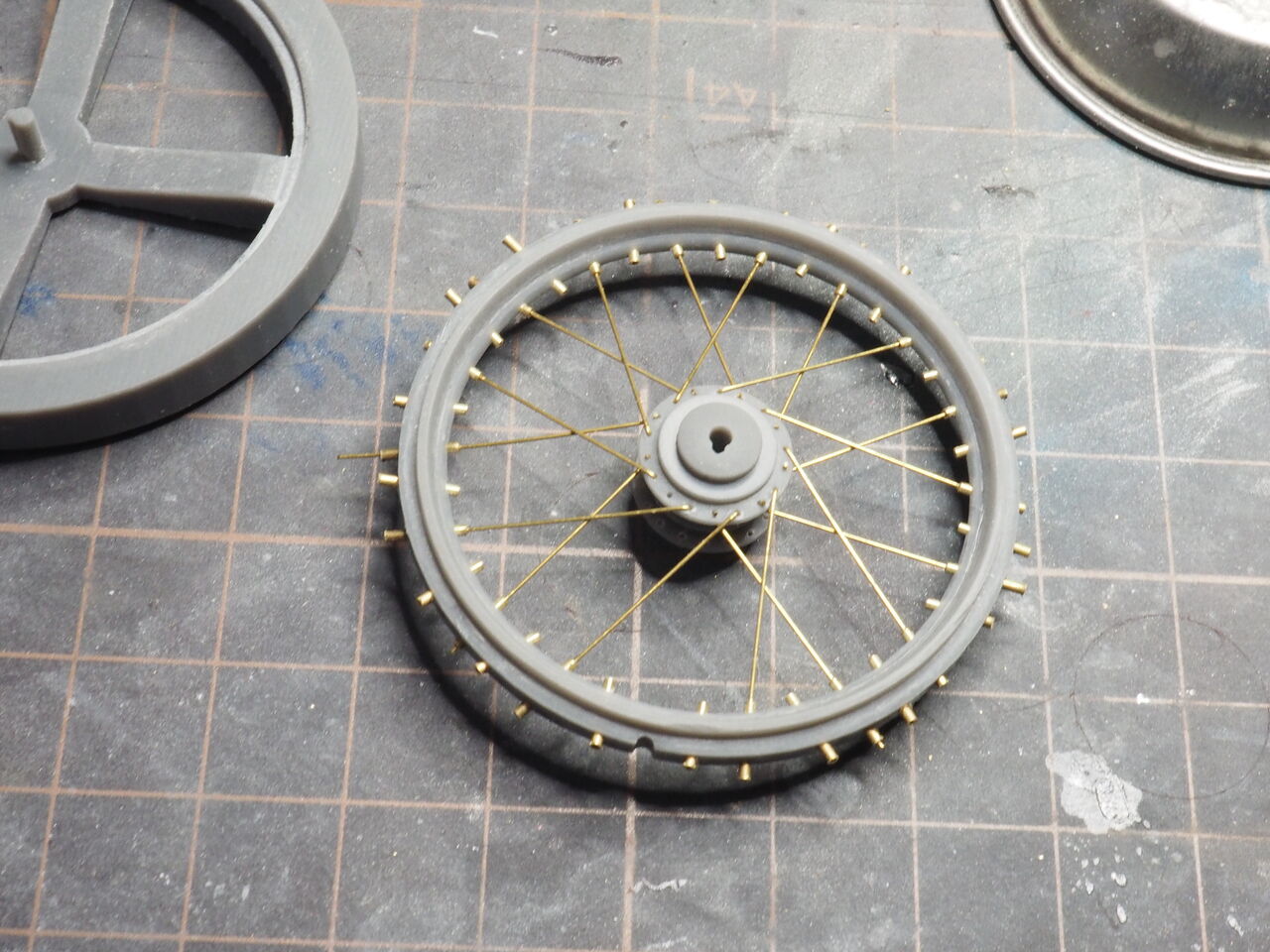

初めのジグにいれて0.3mmの真鍮線でスポークを張ります。リムに内側から差し込んで軸部の穴に差し込みます。写真は片面が終わったところ。

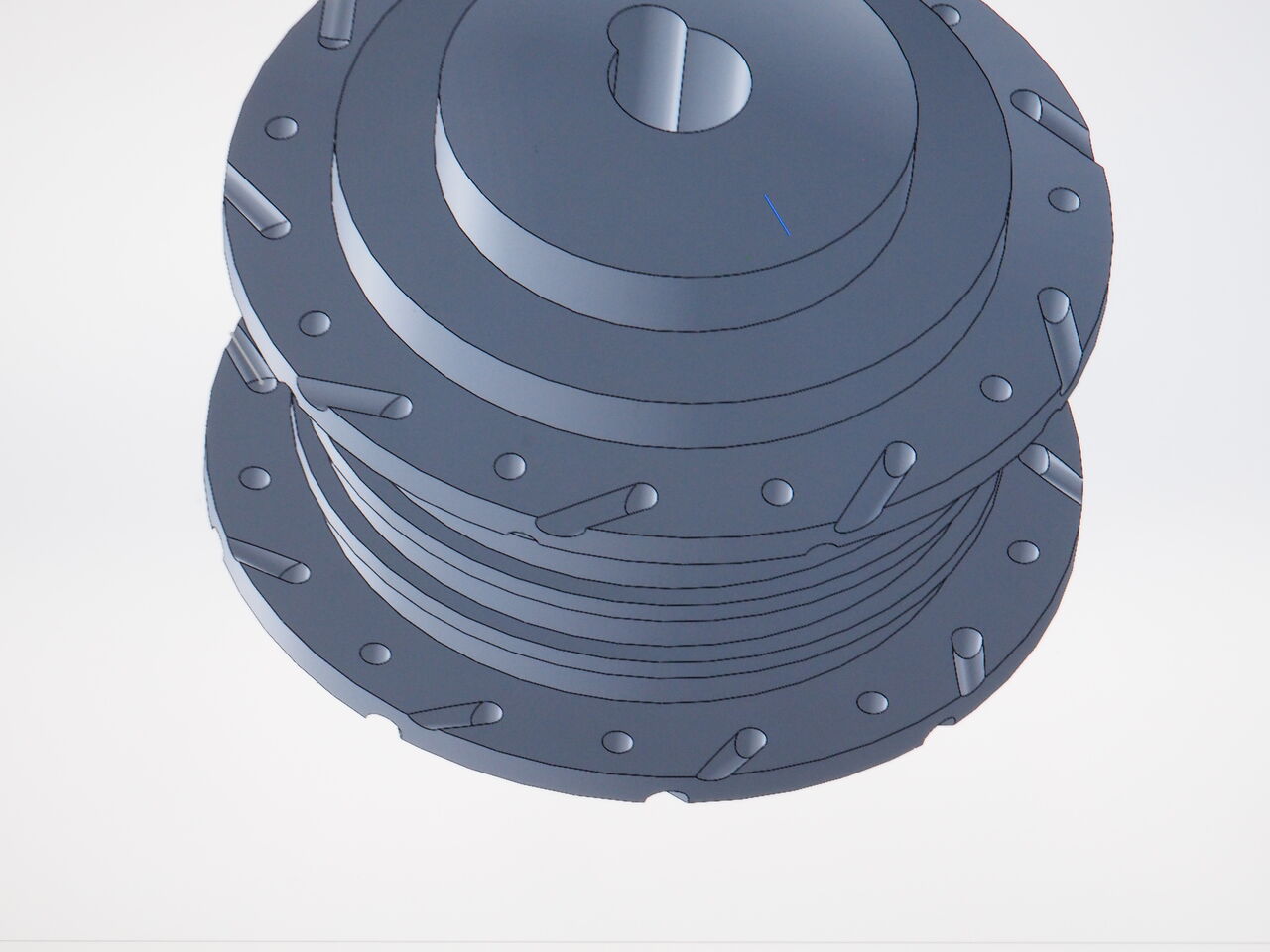

CADの軸部分。スポークを引っ掛ける穴にはガイドになる溝がついています。これでスポークの向きや裏表の失敗がありません。

反対側もあっというまです。リムをつけてスポーク貼りで30分程度で終わってしまいました。リムのバリ取りの方が2時間以上かかってました・・・・

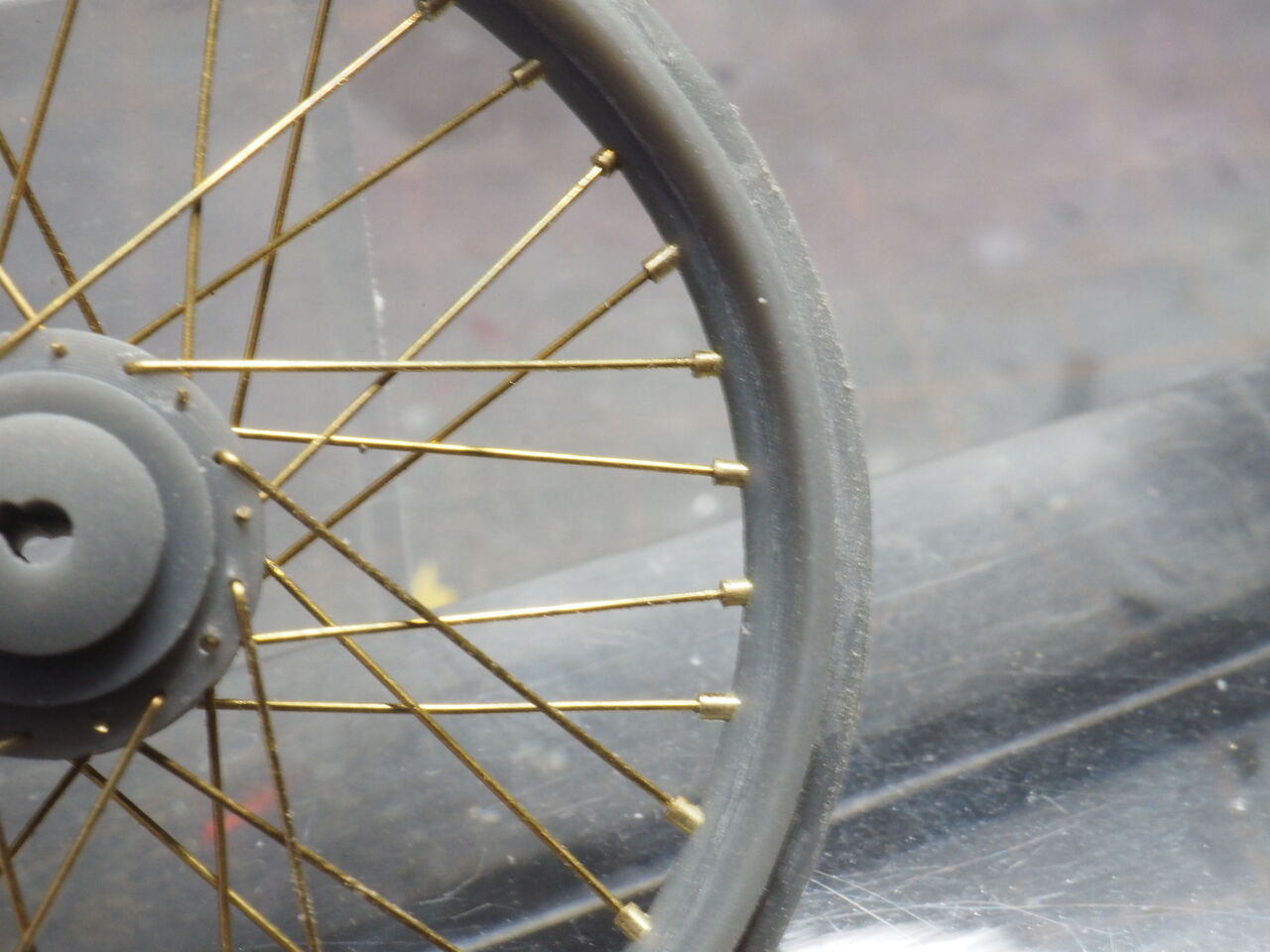

すこしアップしました。リムも綺麗に収まってます。

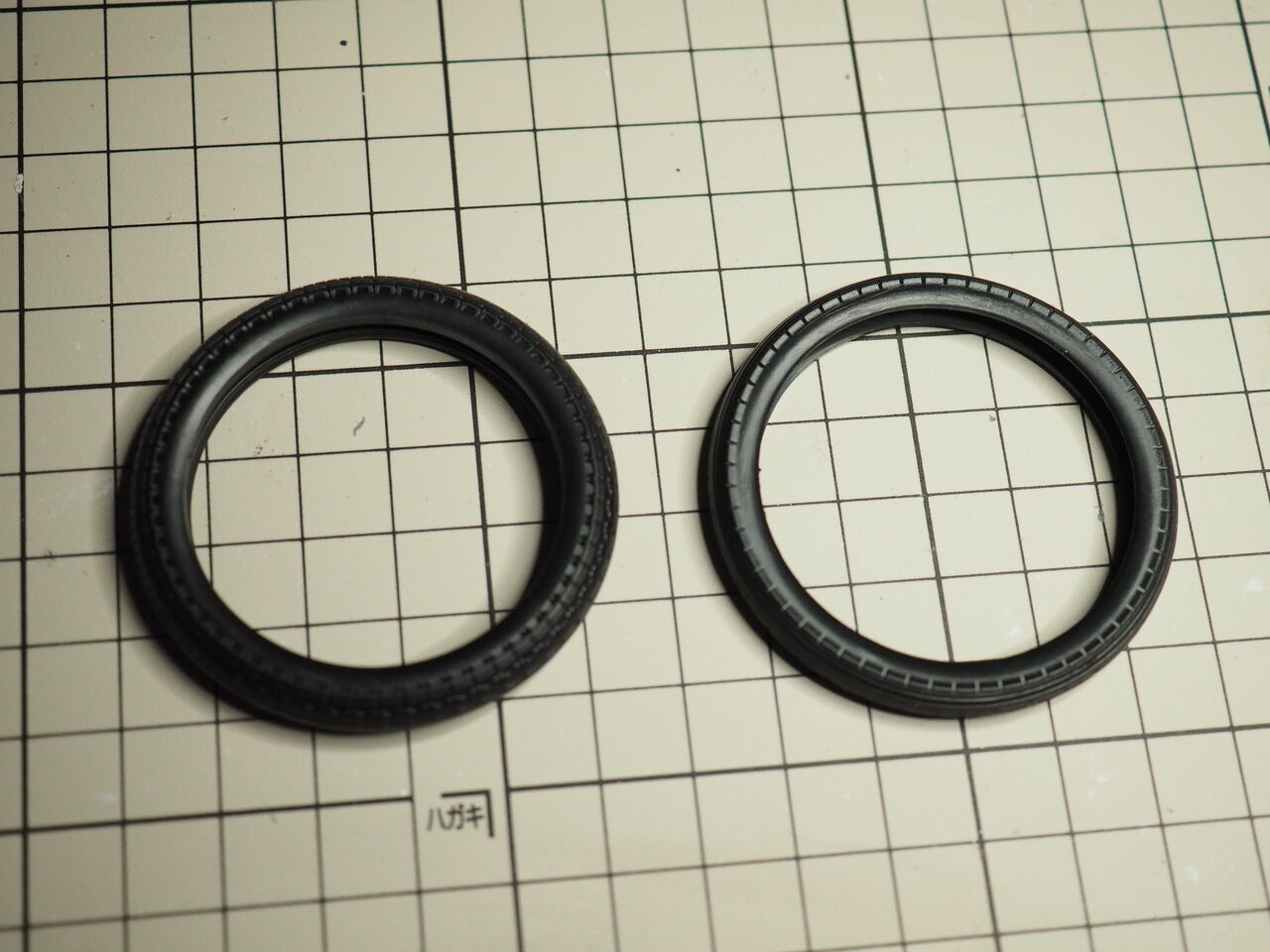

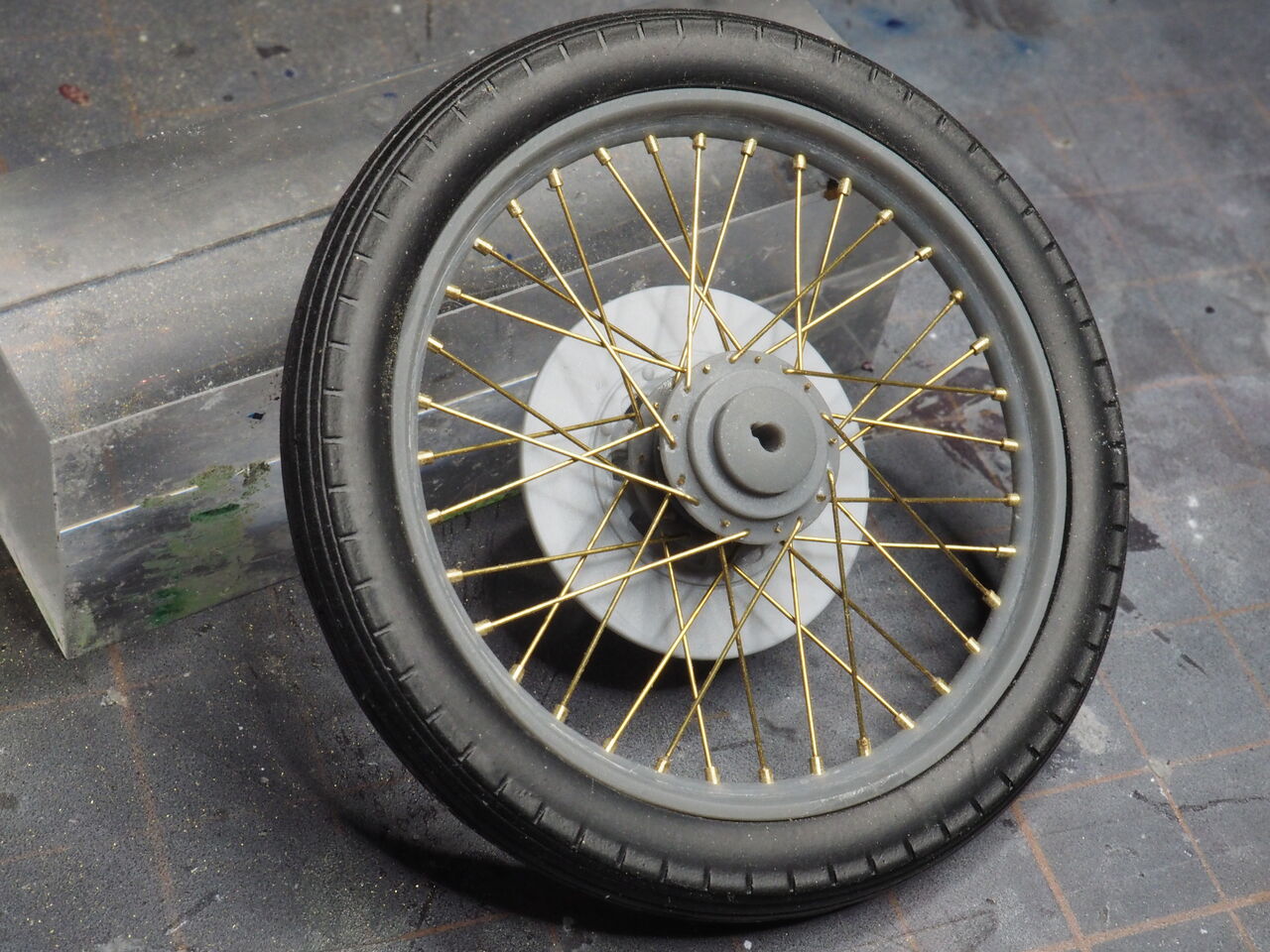

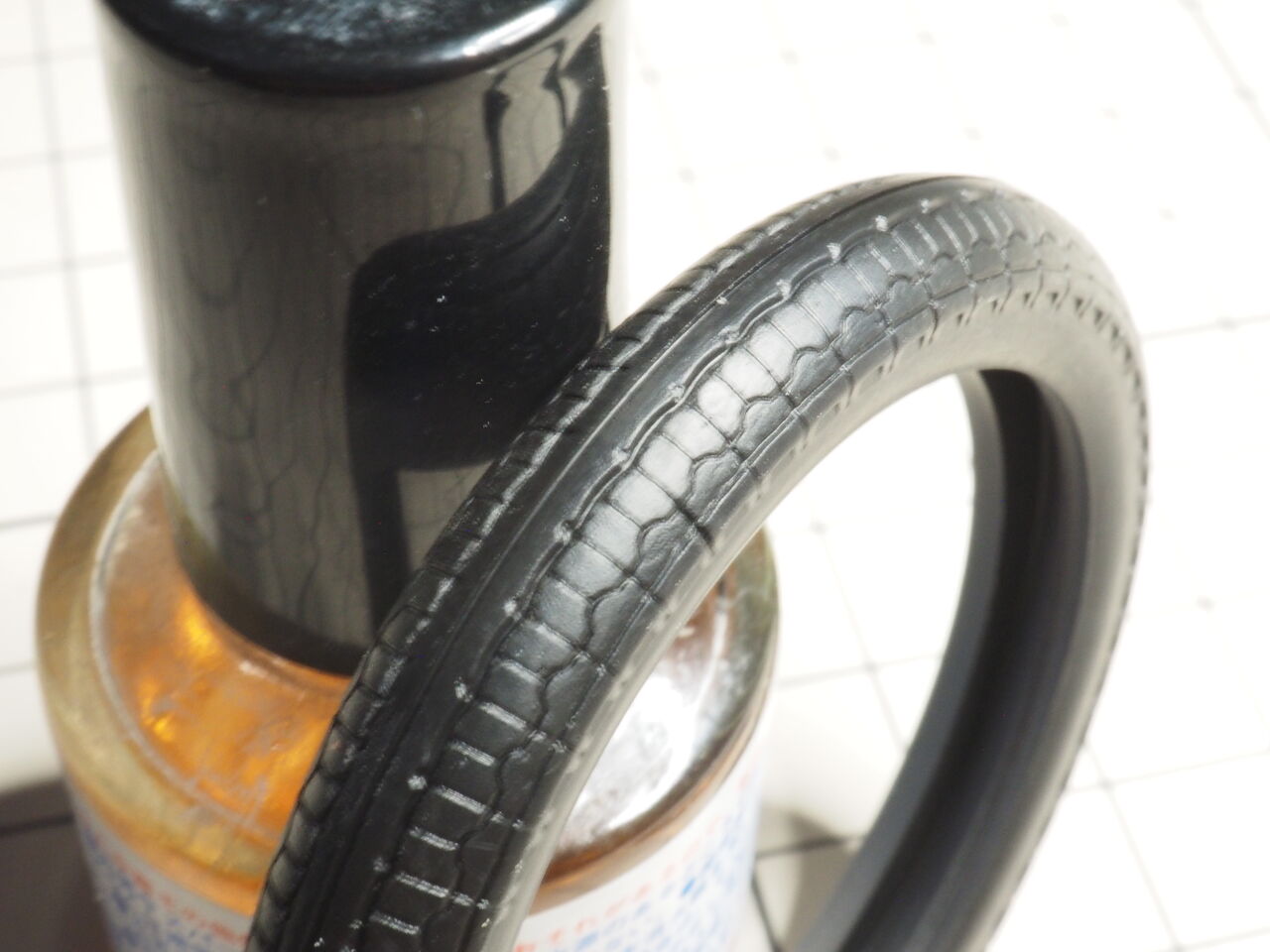

タイヤなんかつけて見ました・・・・なかなか美しいじゃないですか。いまじゃスポークなんかみませんからね・・・ノスタルジーでしょ？

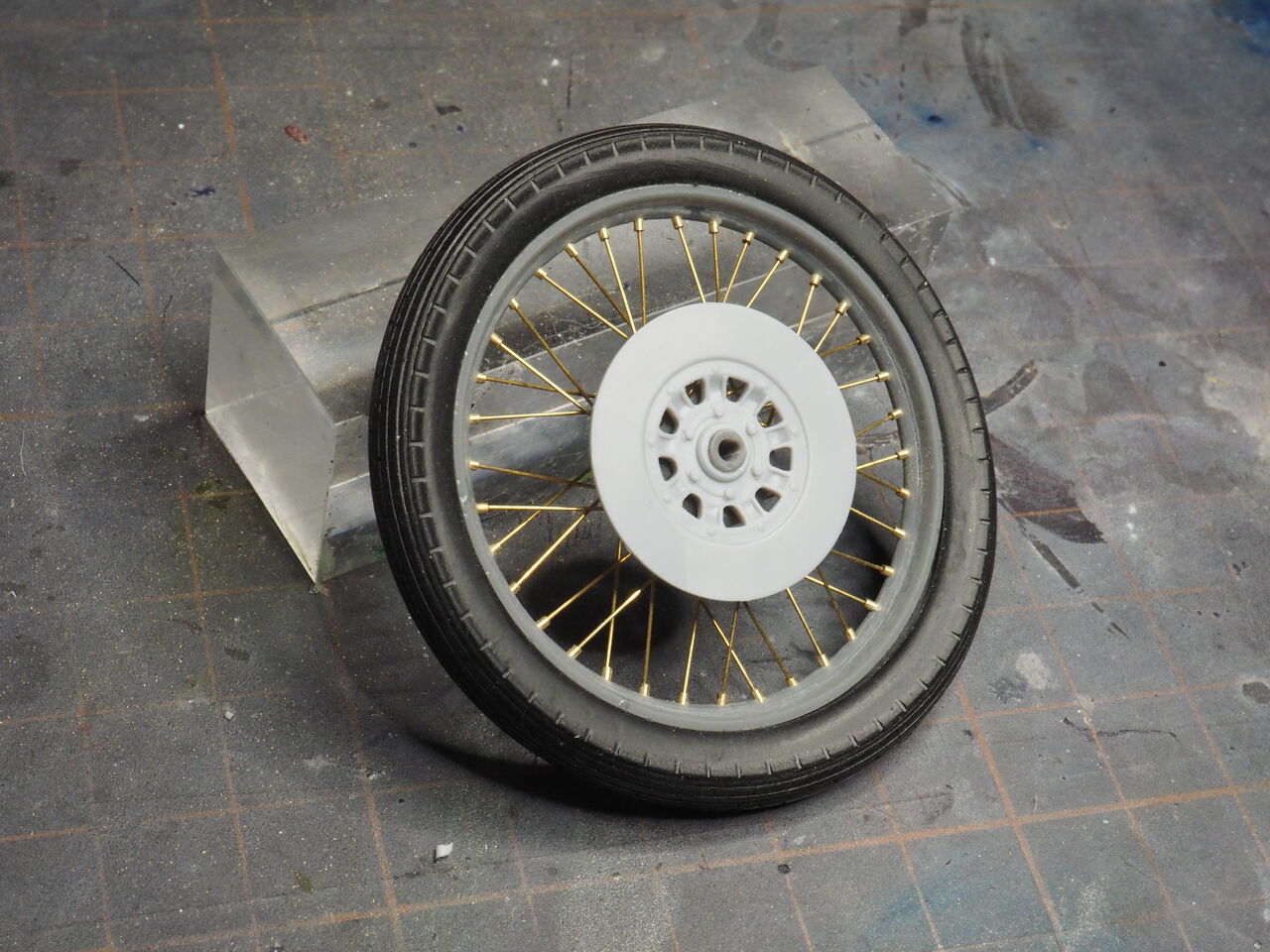

ディスクも綺麗にはまってます。


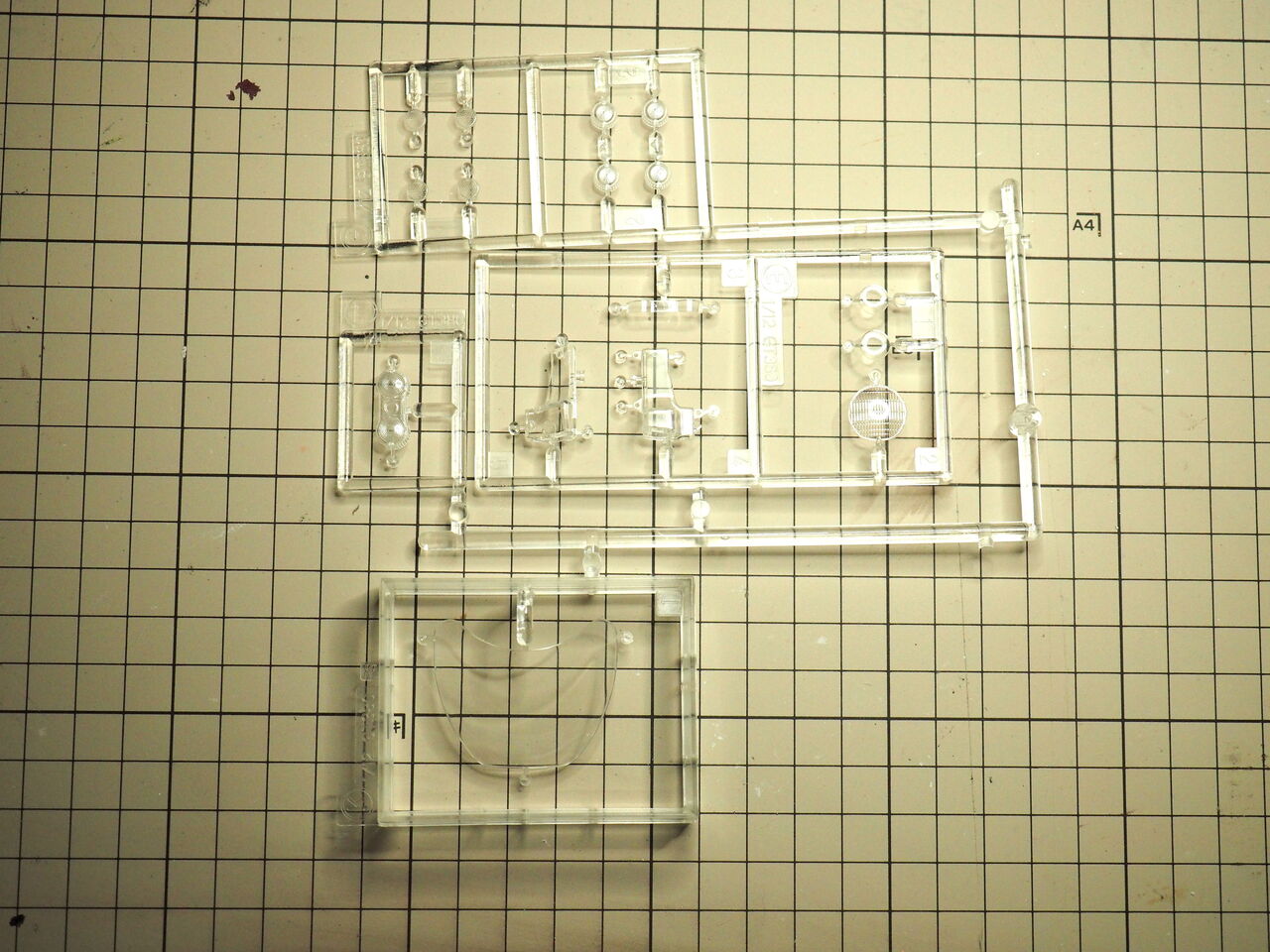

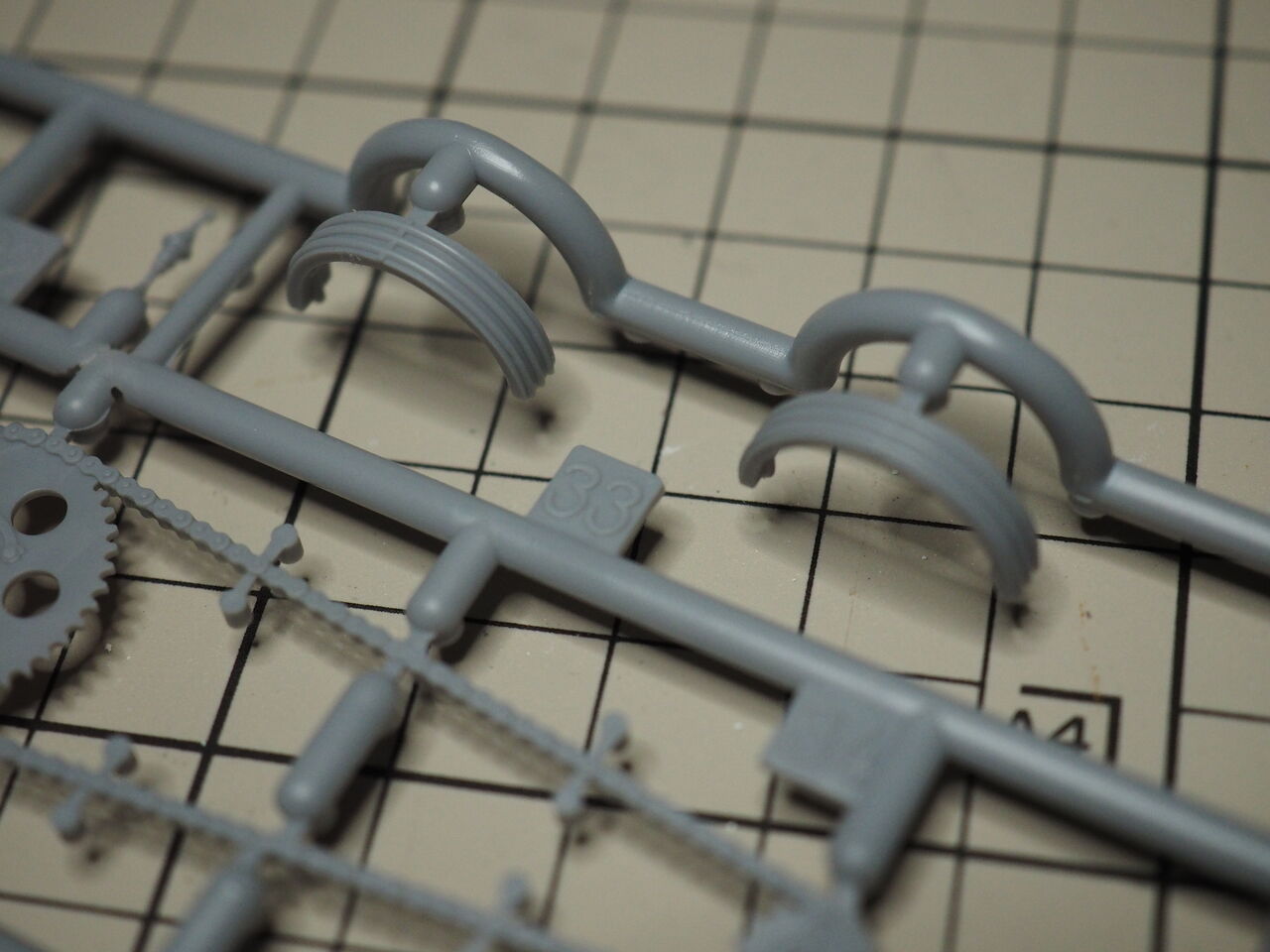

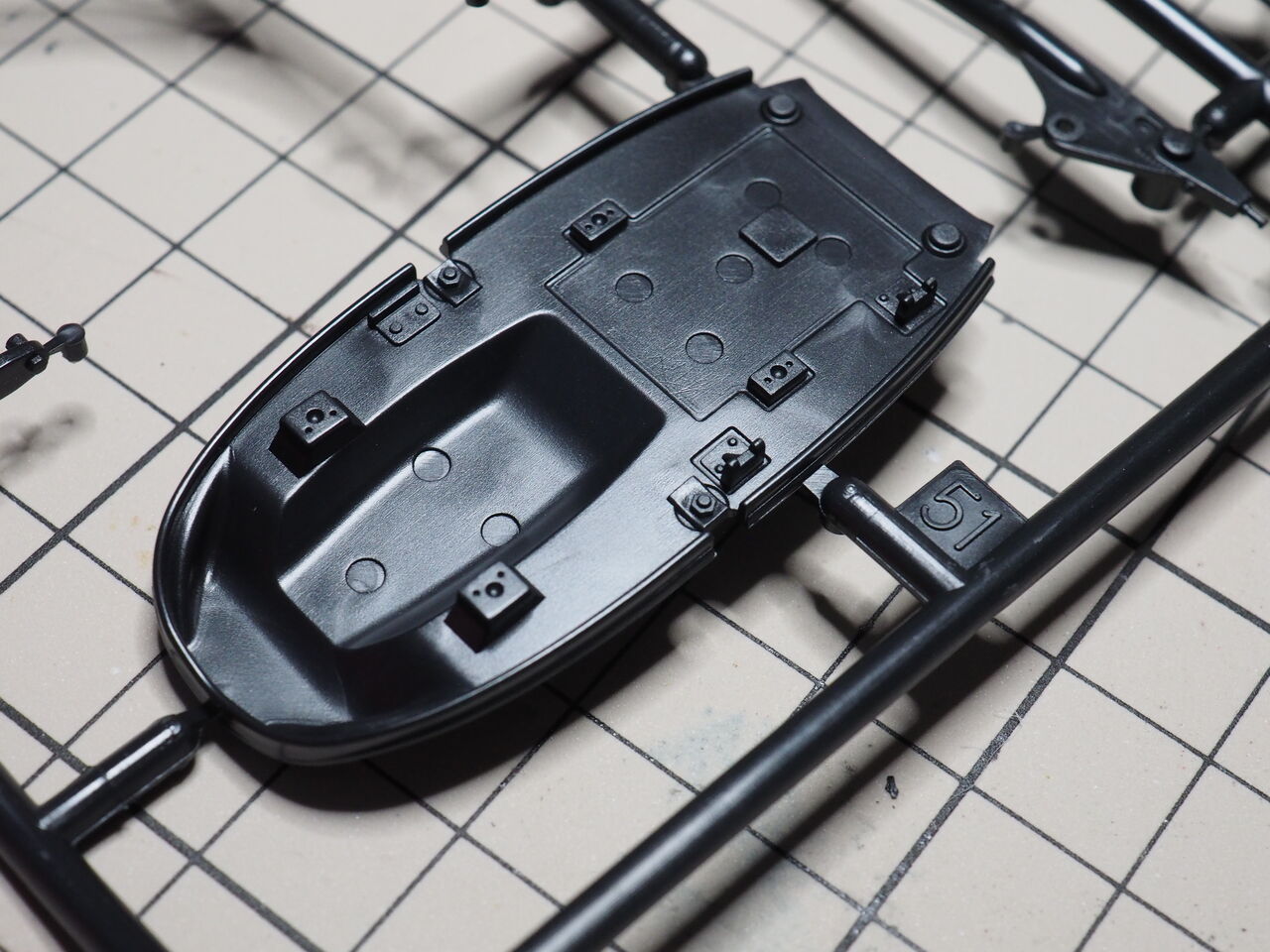

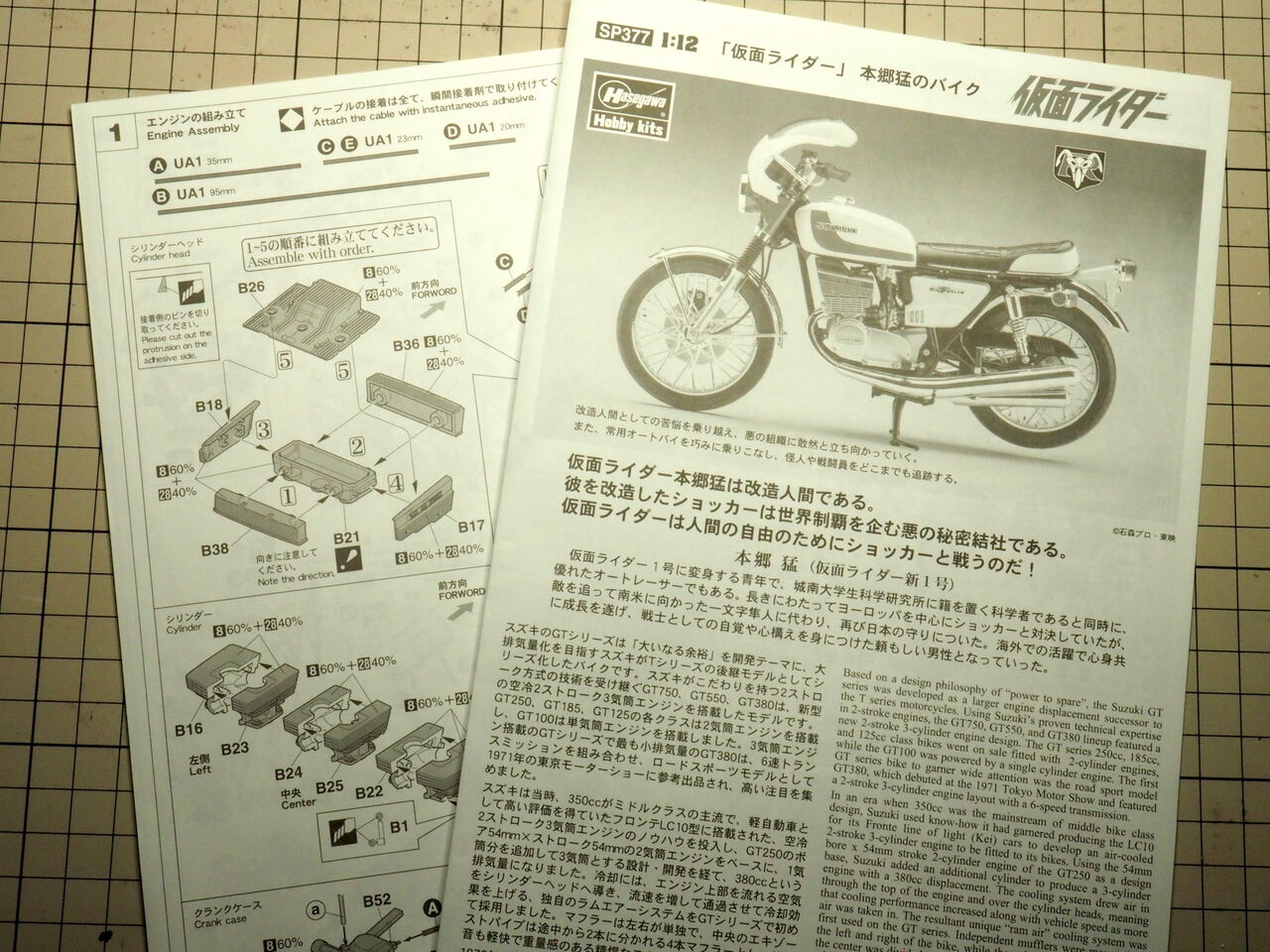

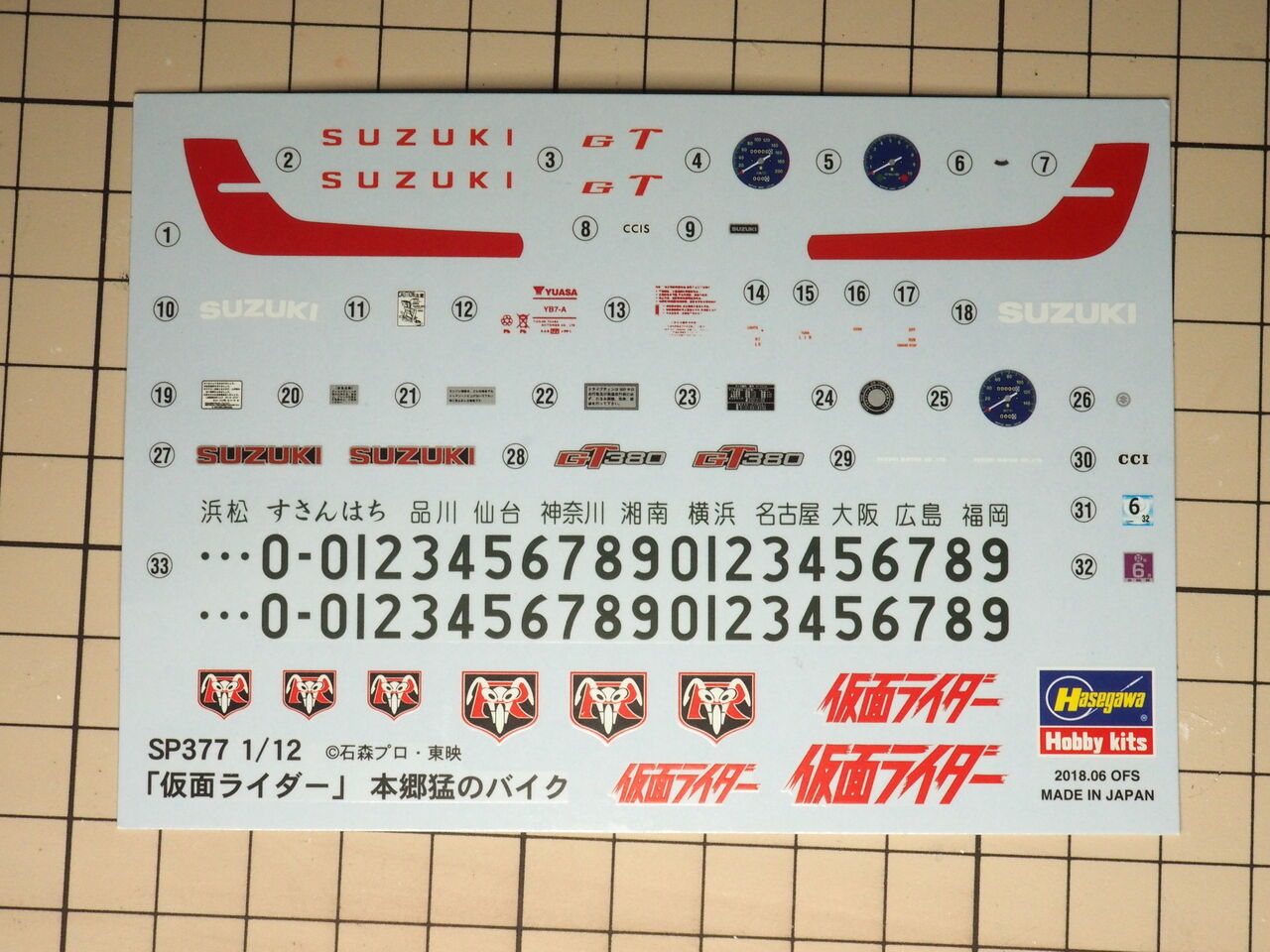

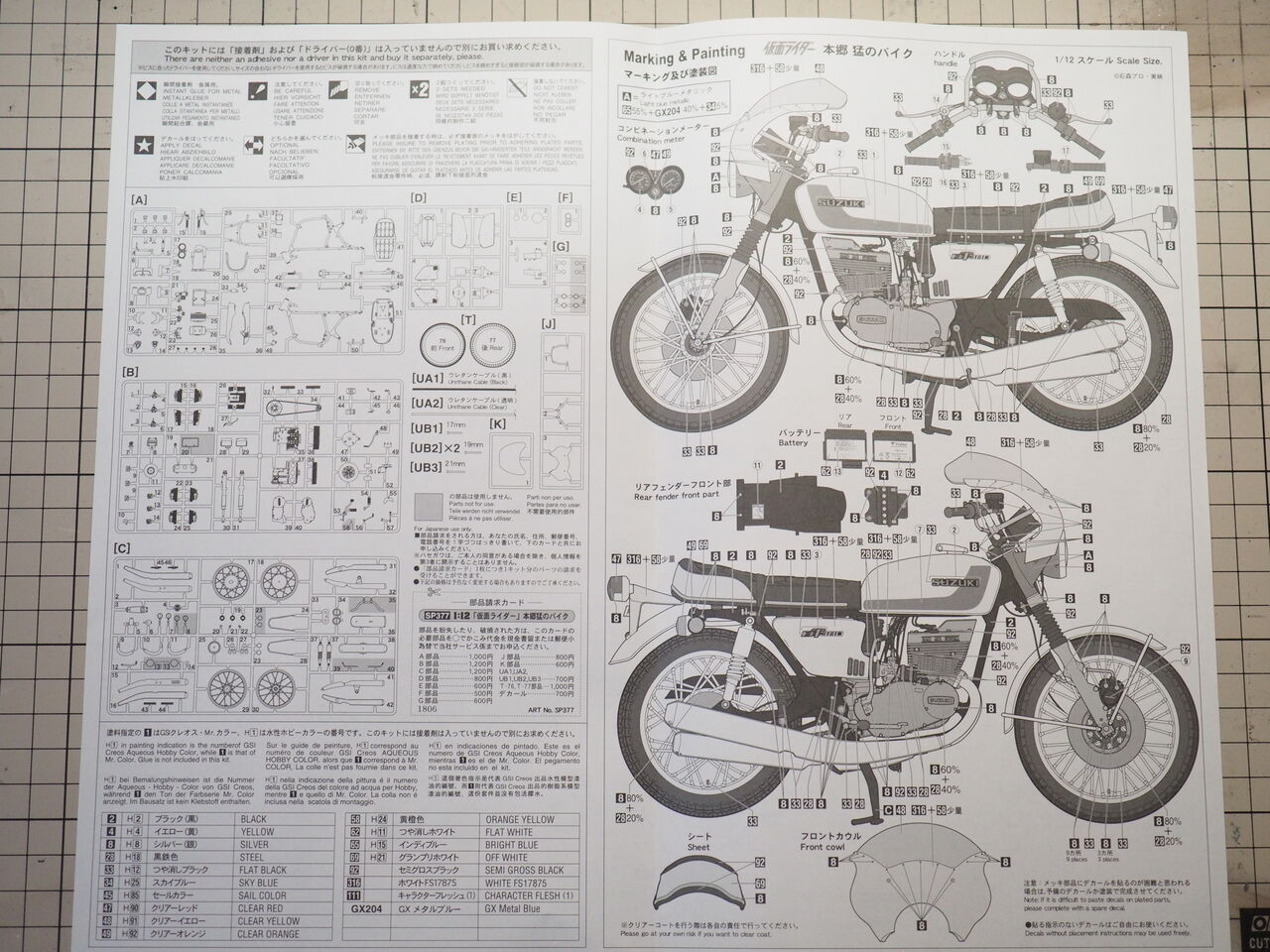

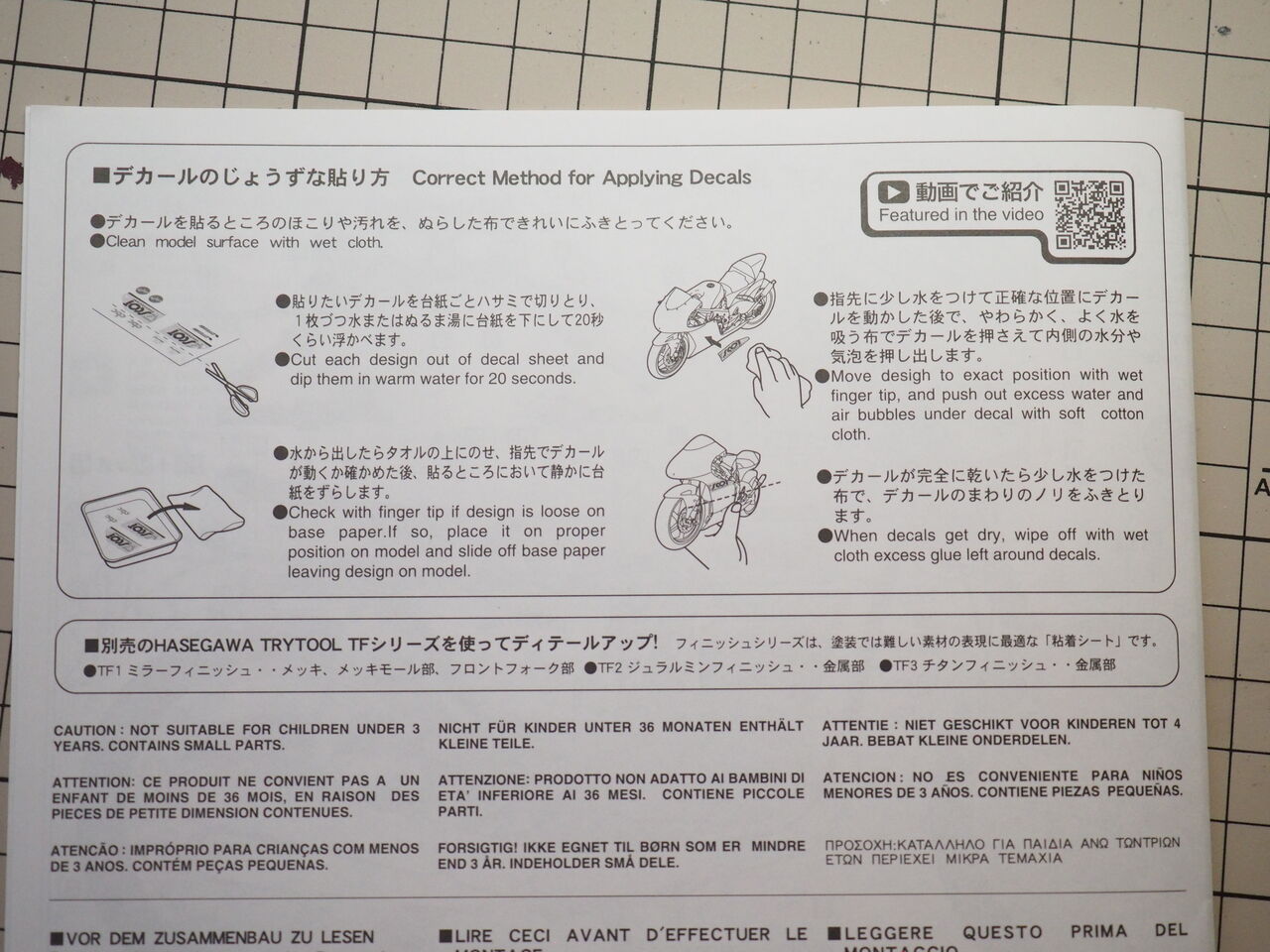

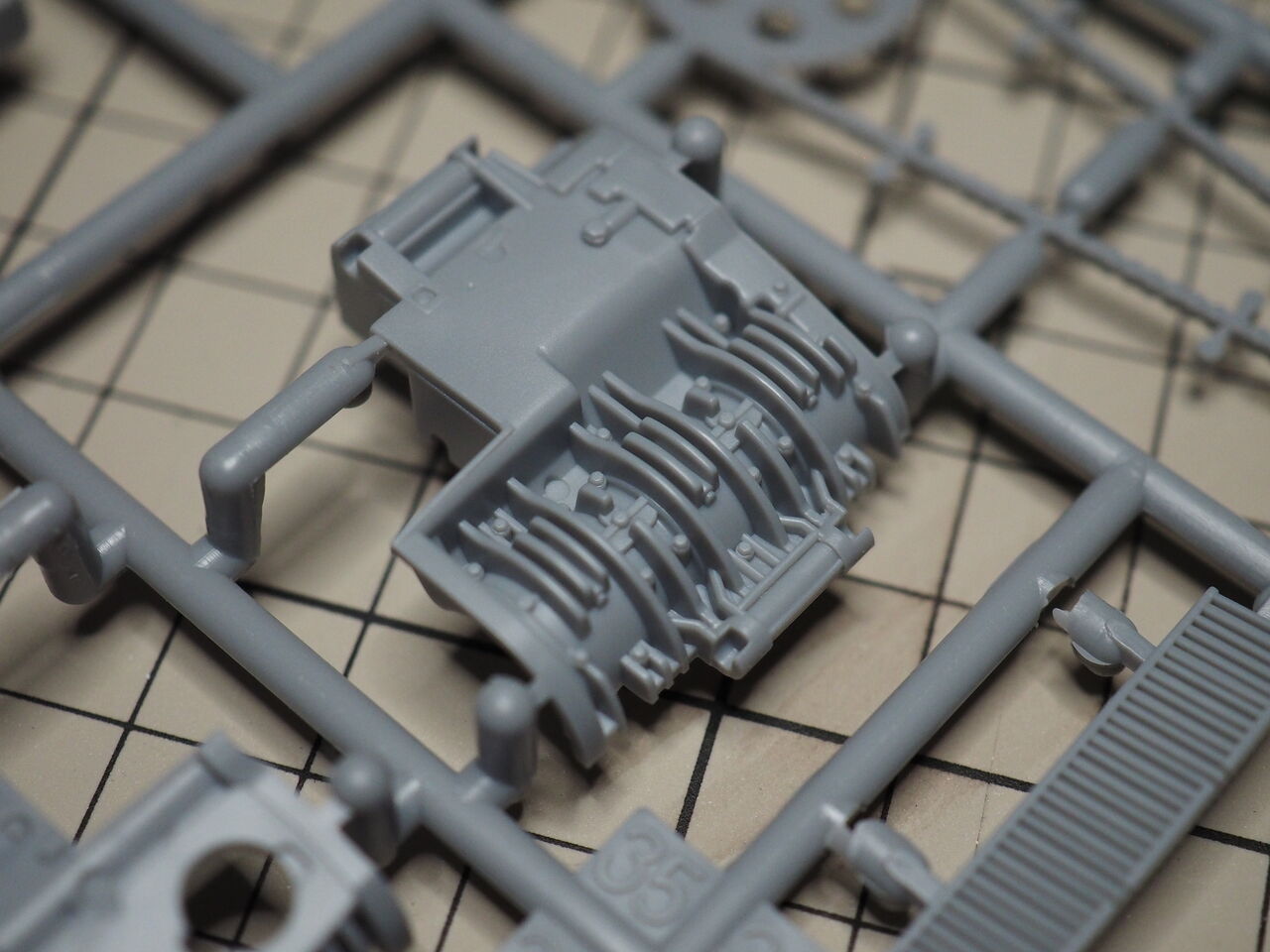

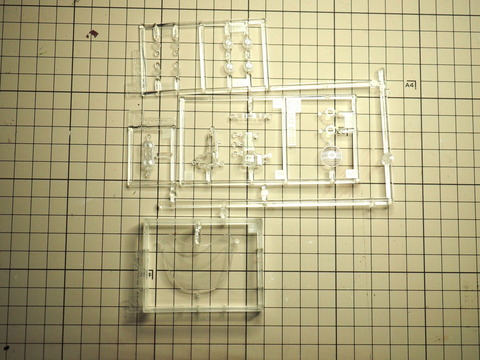

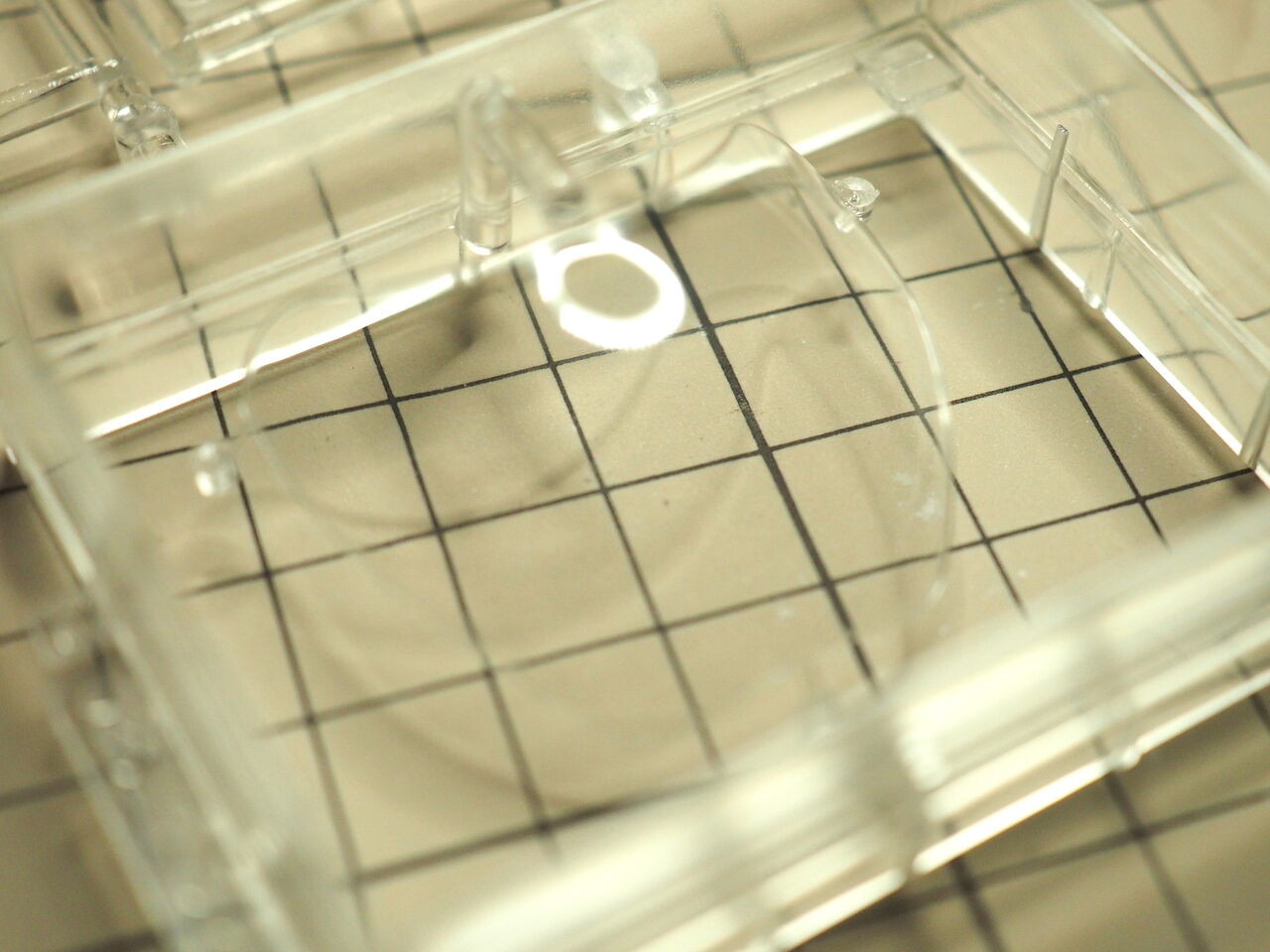

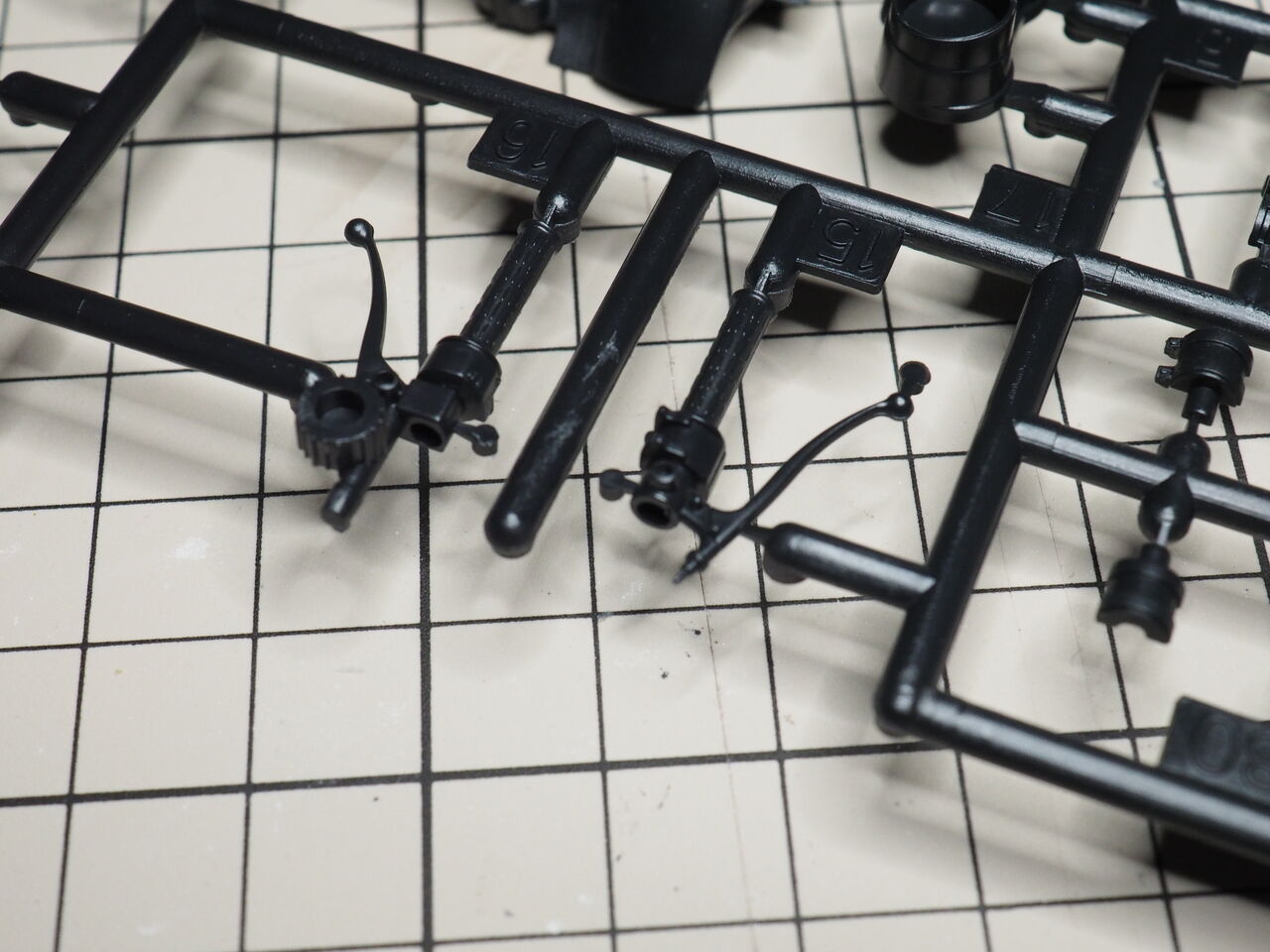

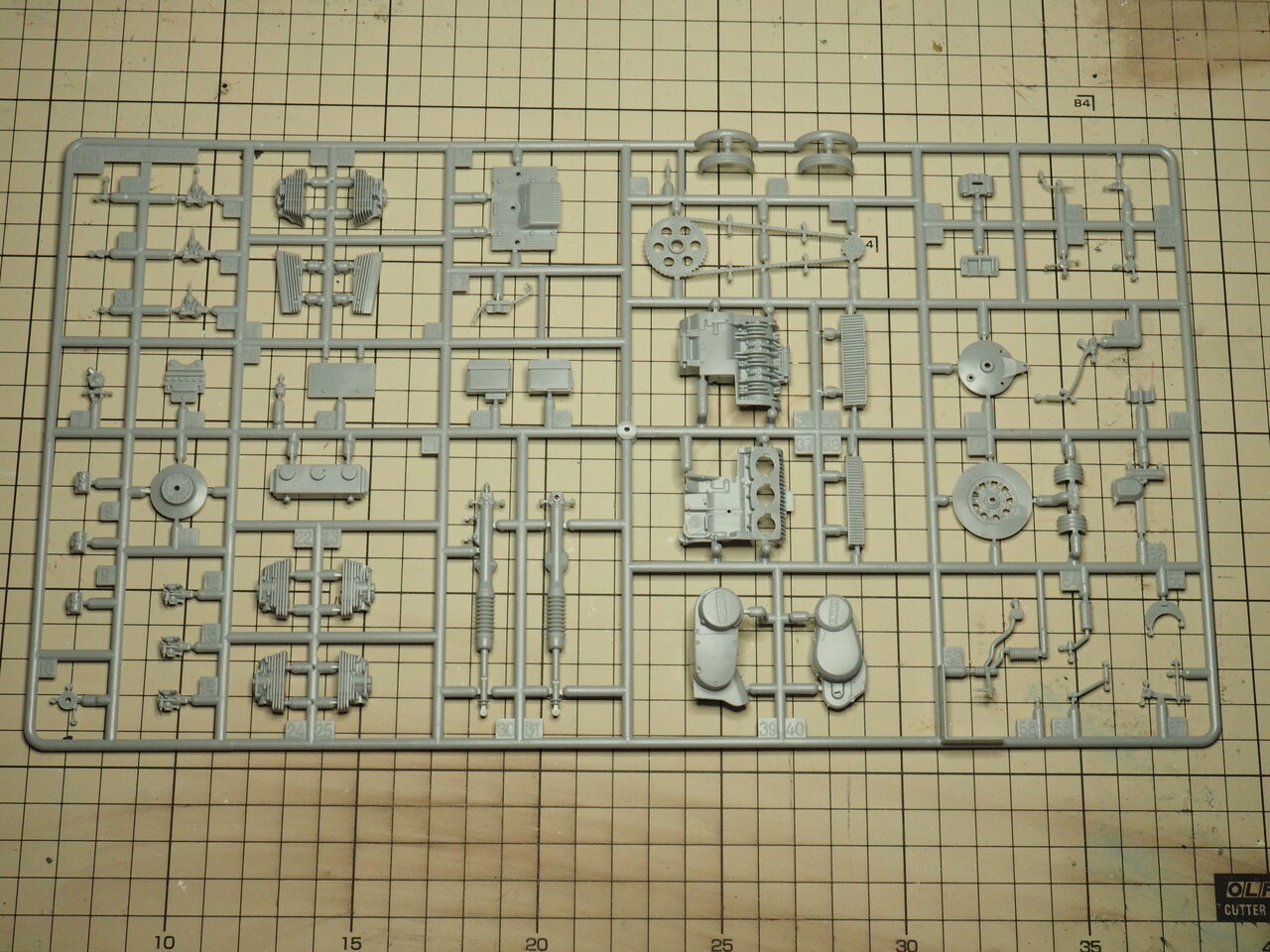

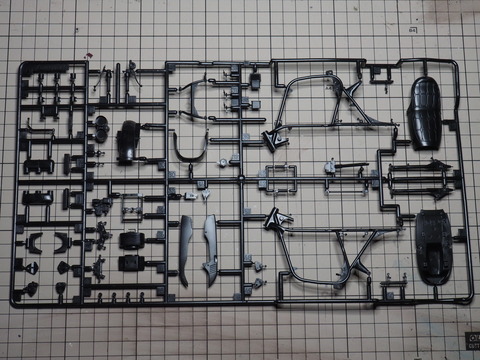

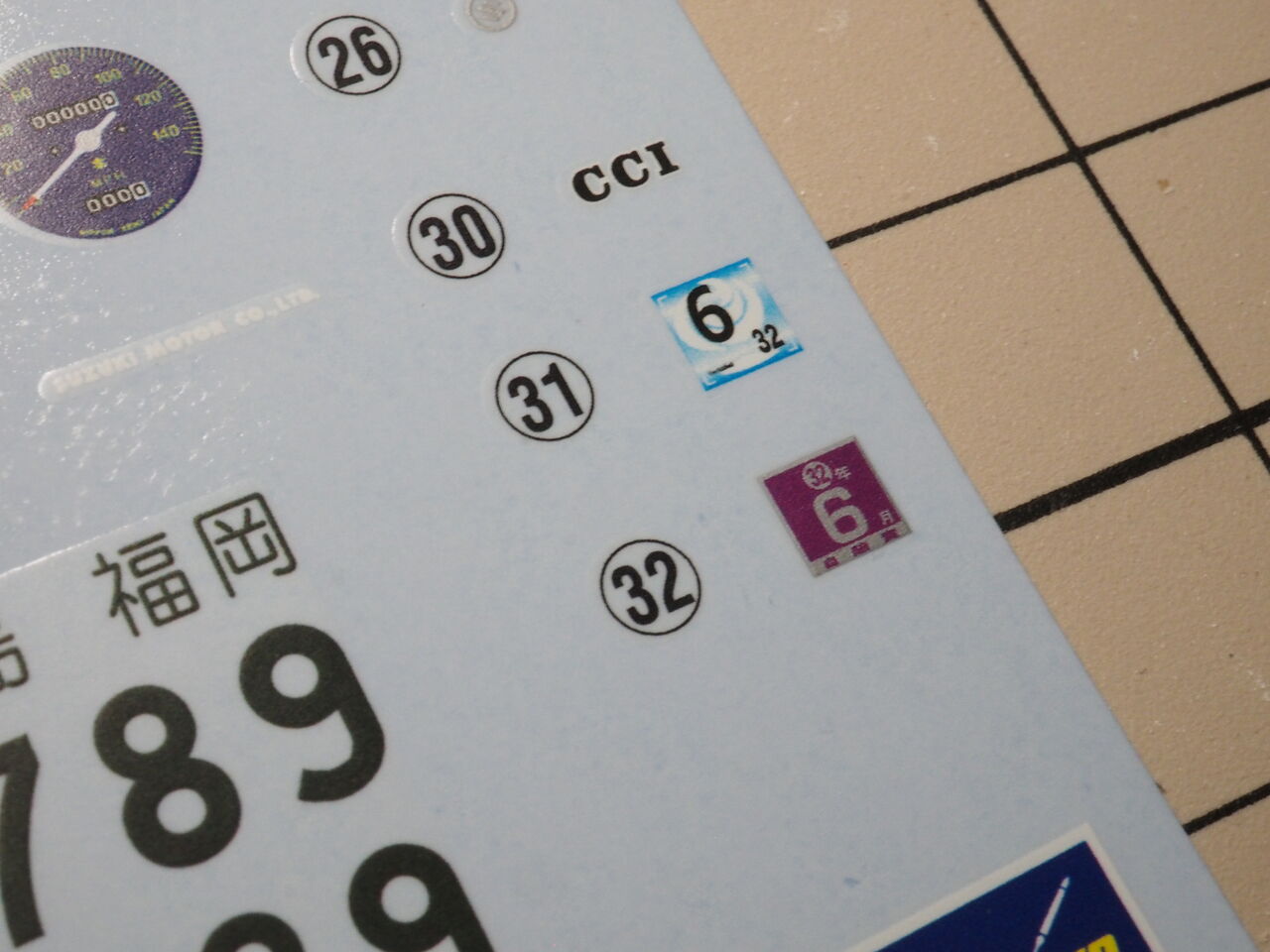

このバイクを手に入れた時からホイールをなんとかしたいと思っていました。しかも、「誰がやっても美しいスポーク貼り」が目標です。うまくいって嬉しい限りです。リアホールもこの調子で行くといいですねぇ。

次回はリアホイールにいきましょう。

前輪に引き続き後輪に行きます。

ホイール制作

治具が２個にホイールの内外パーツ。

治具にはめて、リムを差し込みます。

ホイールの外側パーツ。クリアーレジンで作って見ました。穴の向きが色々なのがわかります。この向きをきちんと設計することで見栄え良く、しかも簡単にできます。
リムを接着できたらスポークを張っていきます。表面の内径を裏から引っ掛ける物を先に。
そして上から差し込む方も。穴の向きが決まっているし内径パーツには溝が付いているのであっという間に終わります。

反対側もジグに嵌めて・・・。

拡大したところ。

はみ出したピンをヤスリで整えて・・・

はい、無事に後輪も終わりました。

せっかくなので塗装もしましょう。メッキっぽく塗装するのでプライマーのあとグロスブラックを塗りました。せっかく細く作ったリムが太っては台無しなので薄く・・・薄く塗ります。

使ったのはこれ。アルクラッドのベースブラック。この塗料は元々厚めに仕上がる感じがあるので少しだけ専用溶剤で薄めて吹きました。
そしてメッキ塗装ですが、今回はこれを使用します。メッキ塗料のなかでも塗膜が強いほうです。組み立てで手に持ったりすることが多いのでバイク模型にはおすすめではないでしょうか・・

1回目。低圧で軽くフワッと吹くと良い感じになっていきます。

２回目。だいぶシルバーになってきました・・・写真じゃわかりにくいですね・・・

3回拭きました。タイヤをはめて・・・あ、きちんとはまっていません。が、完成です。

ホイールが出来上がってテンションも上がります。これで安心して本体の製作に入れますね。これがやりたいために作るので、ここで失敗してたら先行きが・・・・
よかった、良かった・・・

次回は、バイクといえば・・・これもチャレンジしたいでしょ？・・何？
