カテゴリ:バイク > YAMAHA YZF-R1M

早速ですが、今回からこれをいきます

ヤマハYZF-R1Mです。わり新しいキットです。

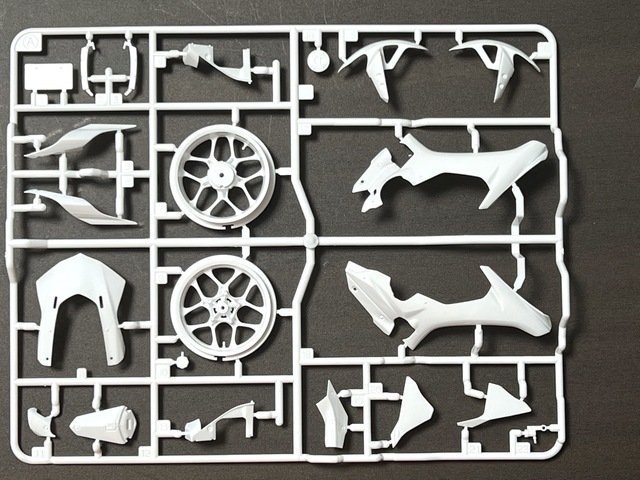

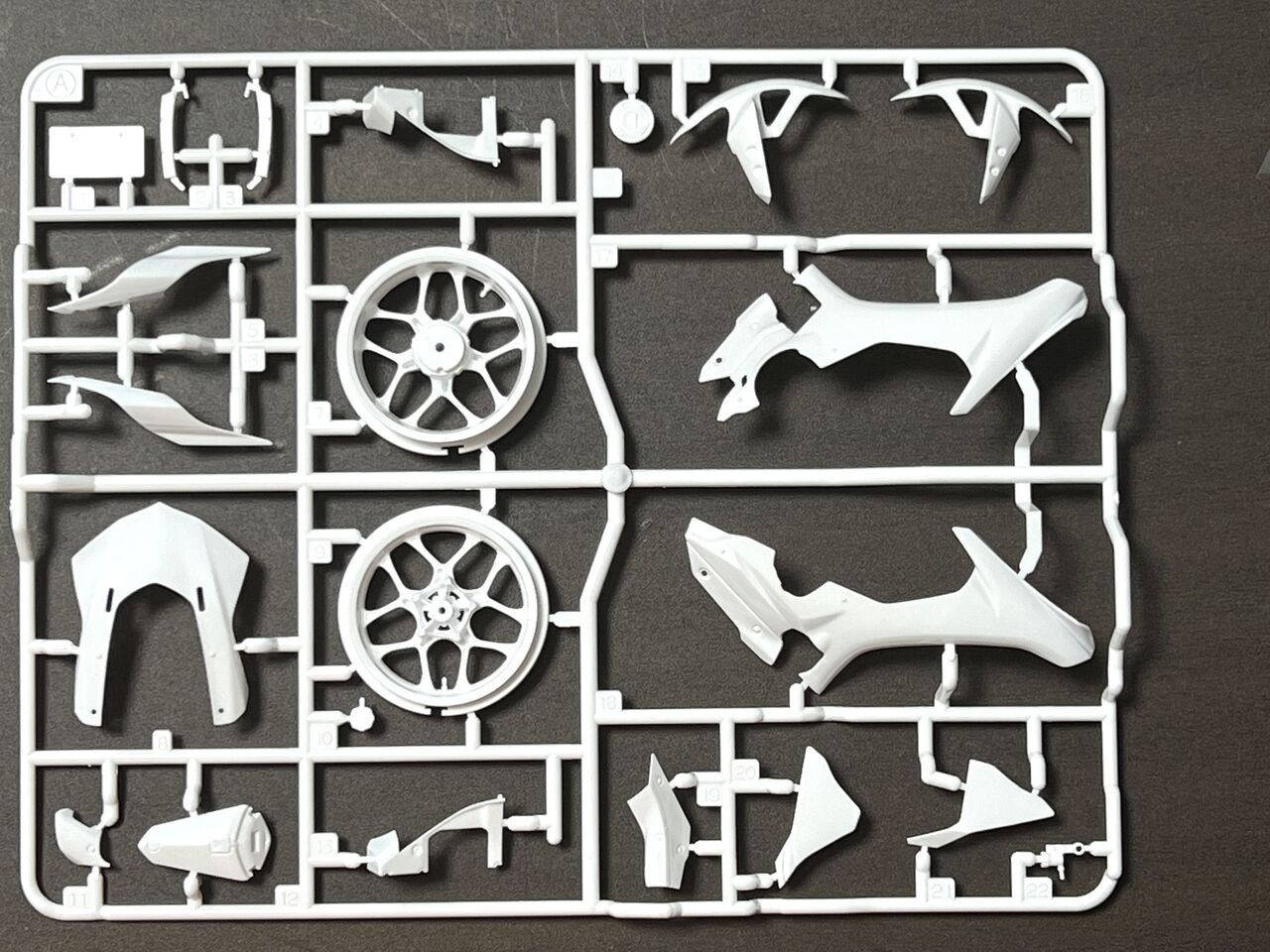

Aランナー。カウルとホイールです。

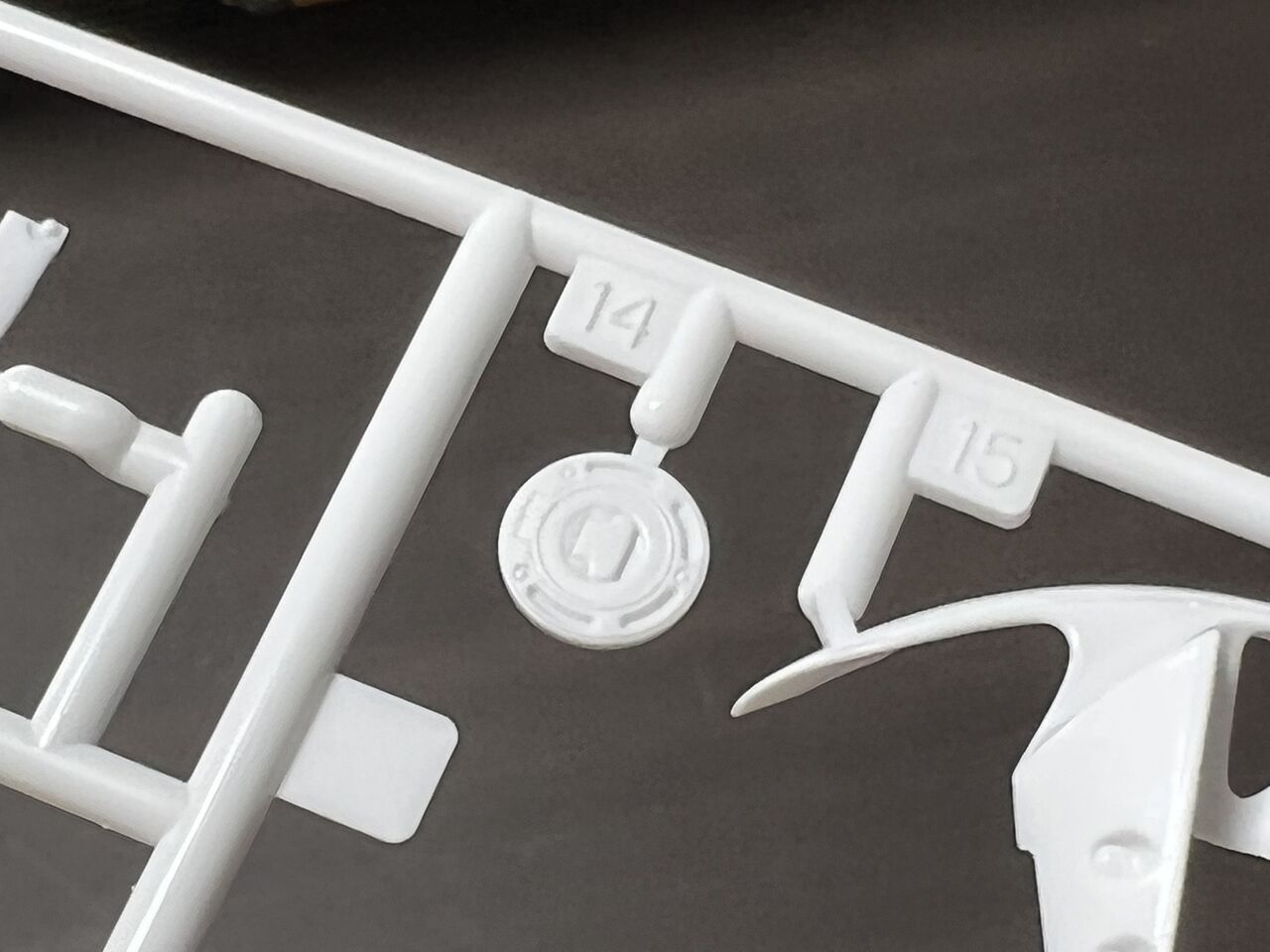

フィエールキャップですが・・すごいですよね・・ディテールが。

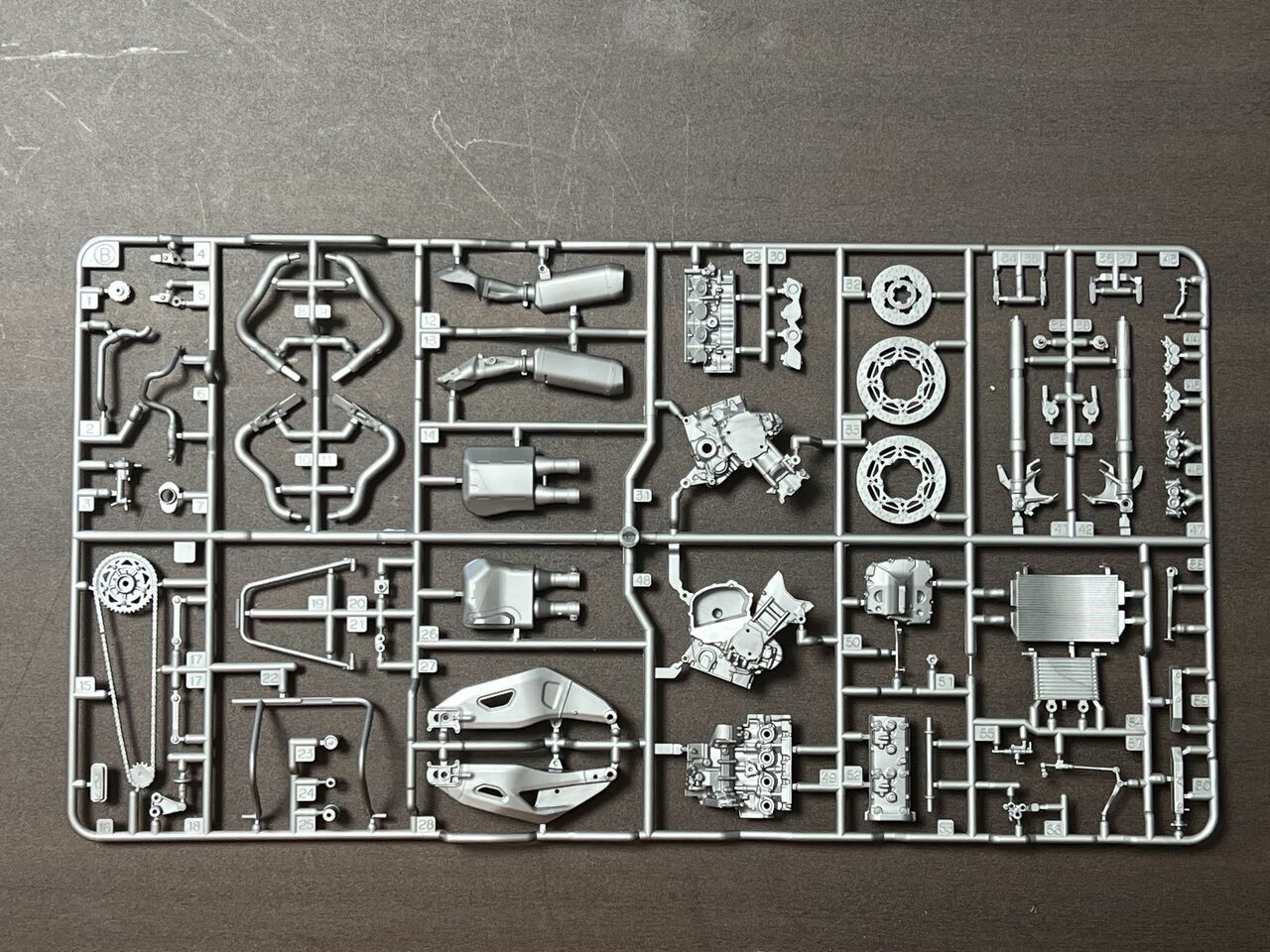

Bランナー。エンジンなどなど。

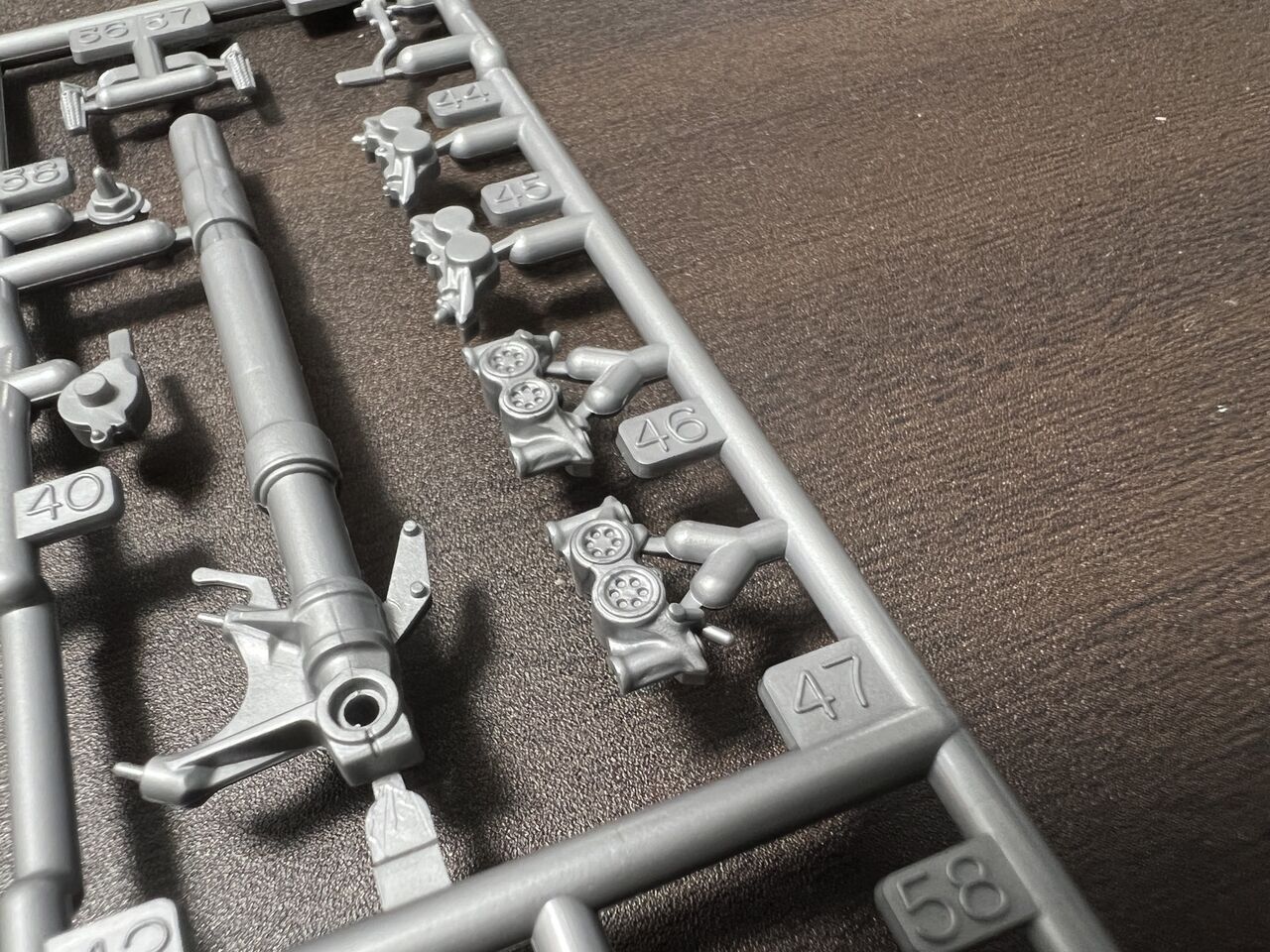

フロントフォークとブレーキです。なかなかシャープな感じで期待できます。

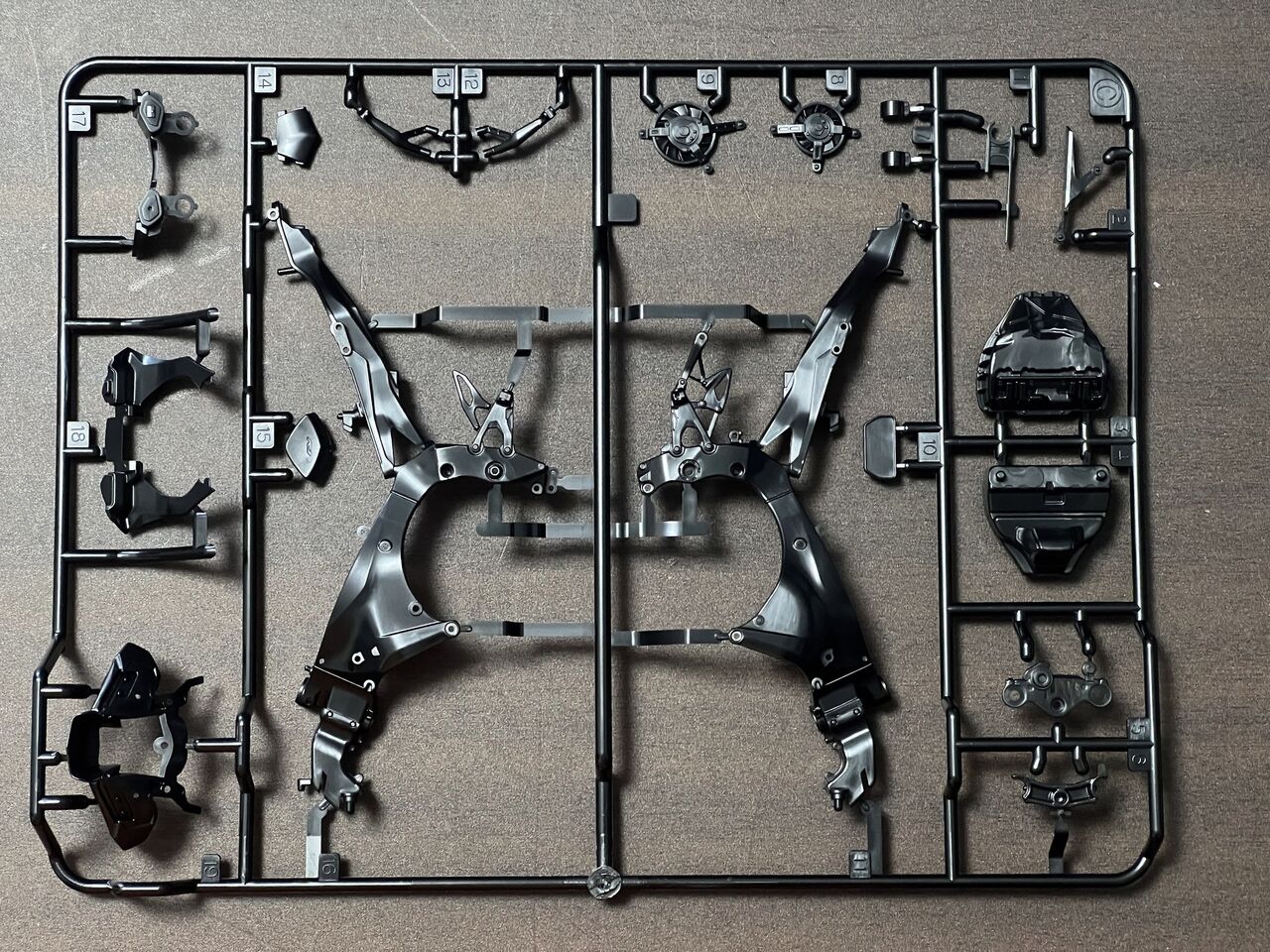

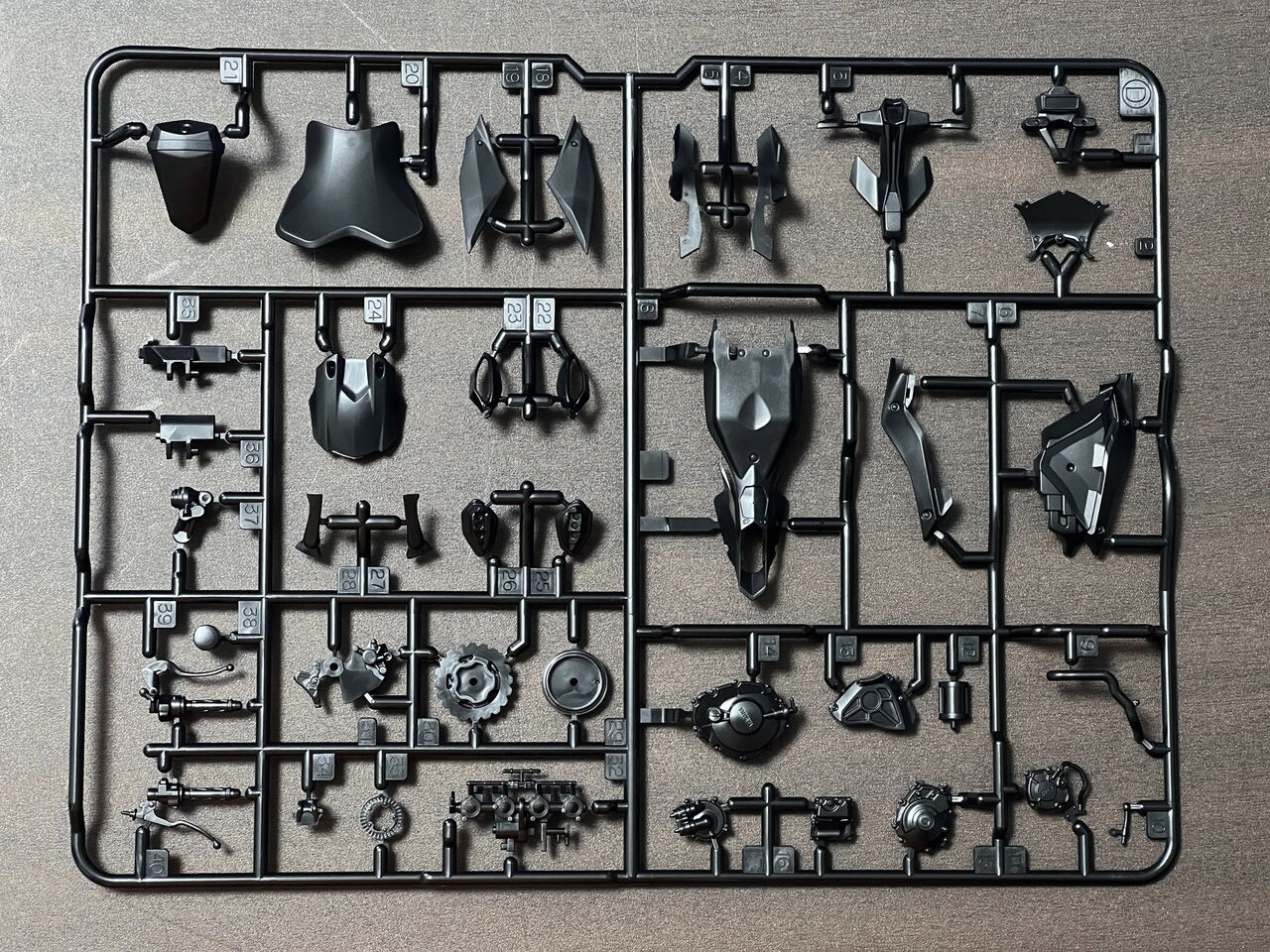

Cランナー。フレームなどなど。
Dランナー。大きなランナーはここまでです。思ったよりパーツ数が多いです。

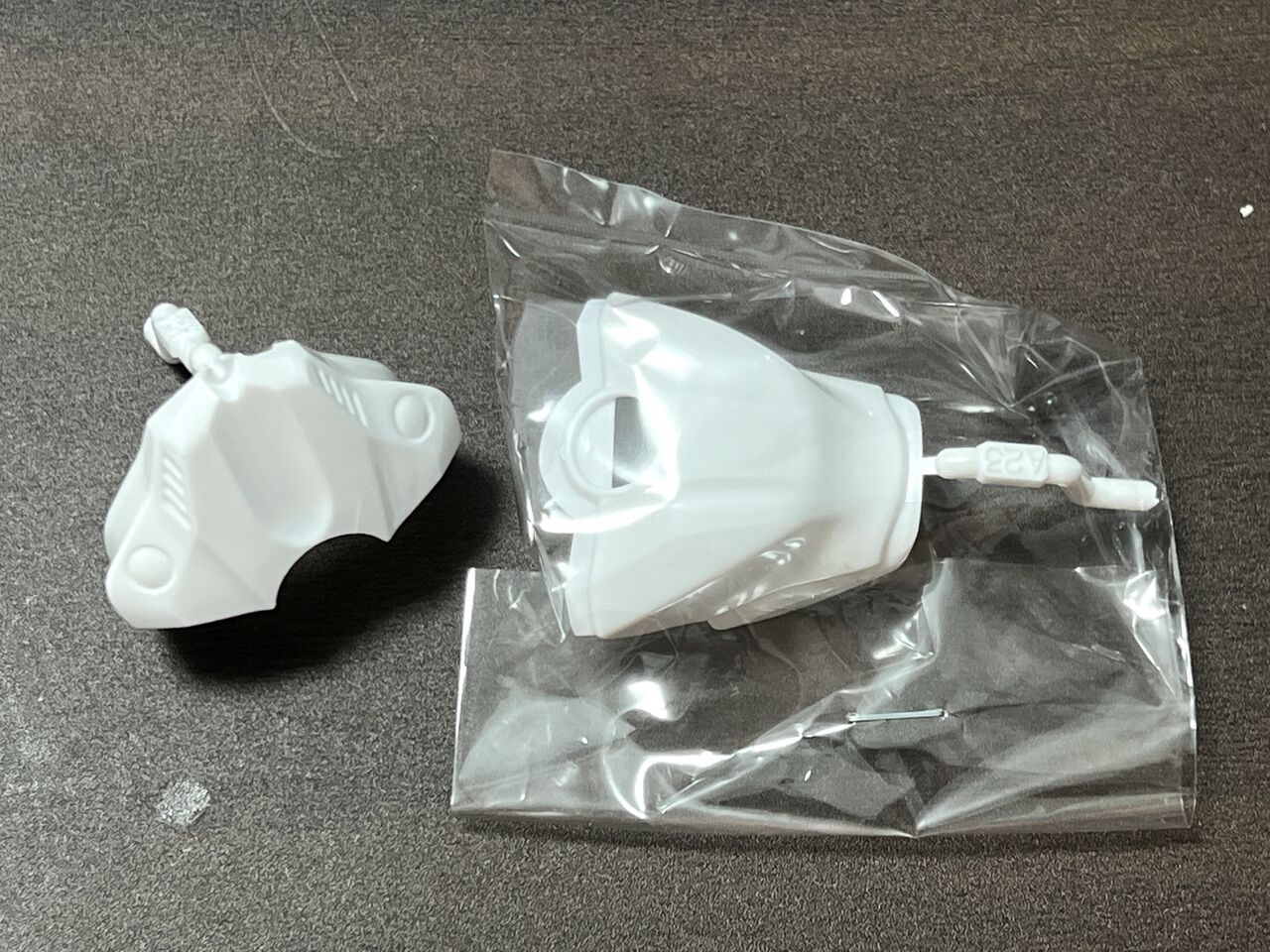

タンク。スライド型を使った贅沢なパーツです。塗装ぶんクリアランスを調整しないといけないパーツですね。

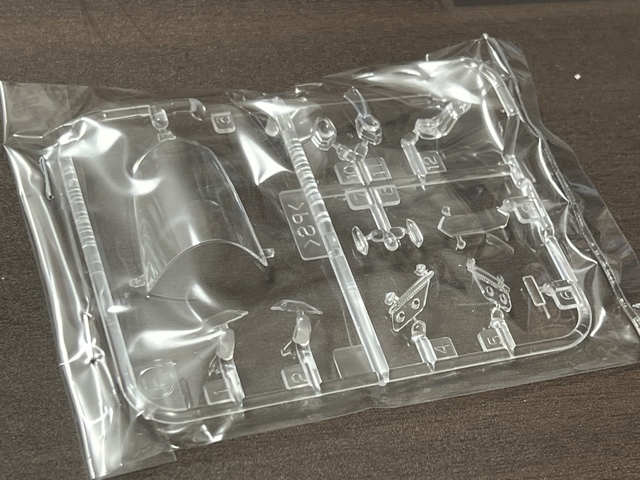

クリアパーツ。

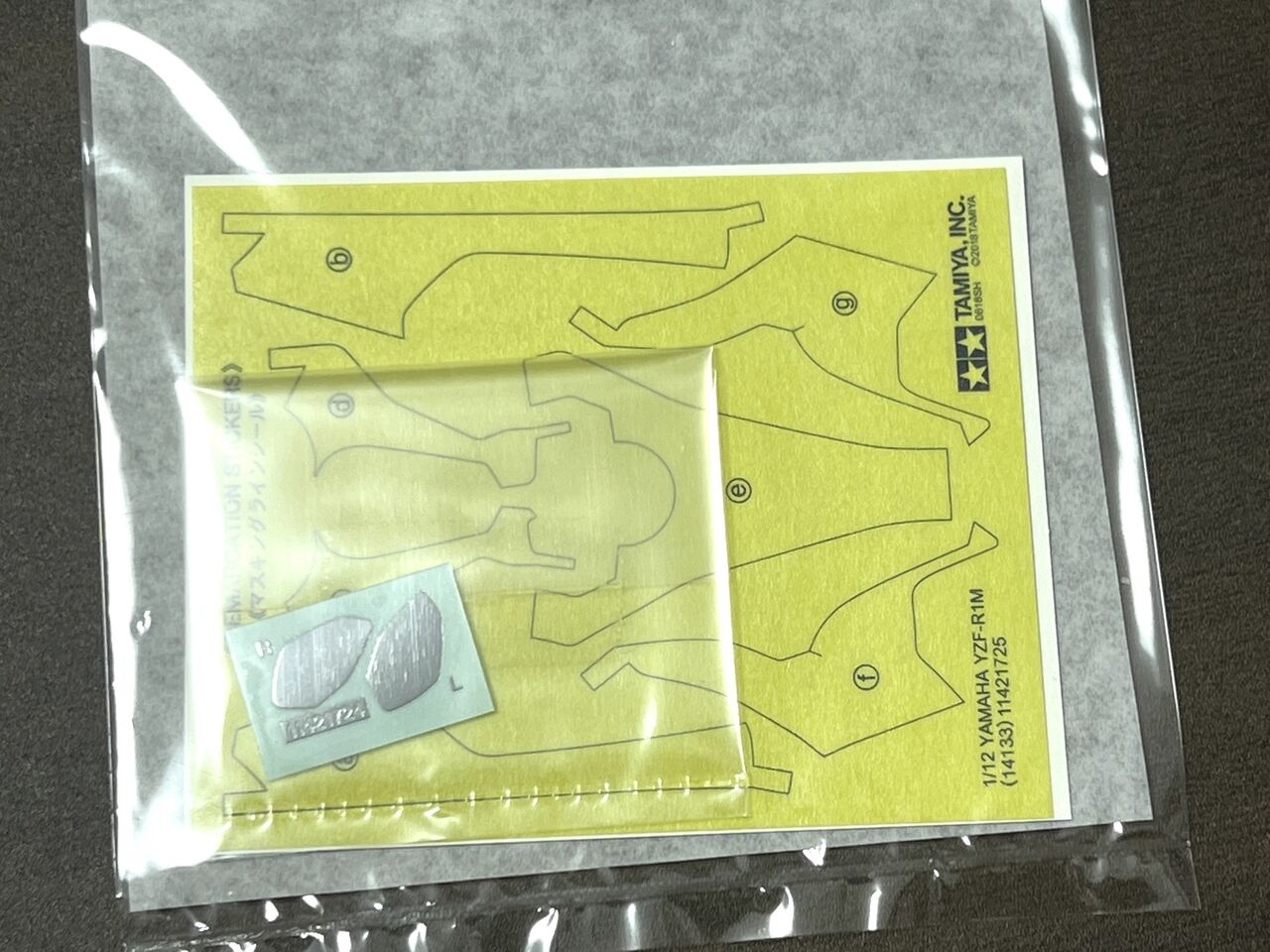

インレットシールとマスキングテープ。今回は使いません・・・たぶん。

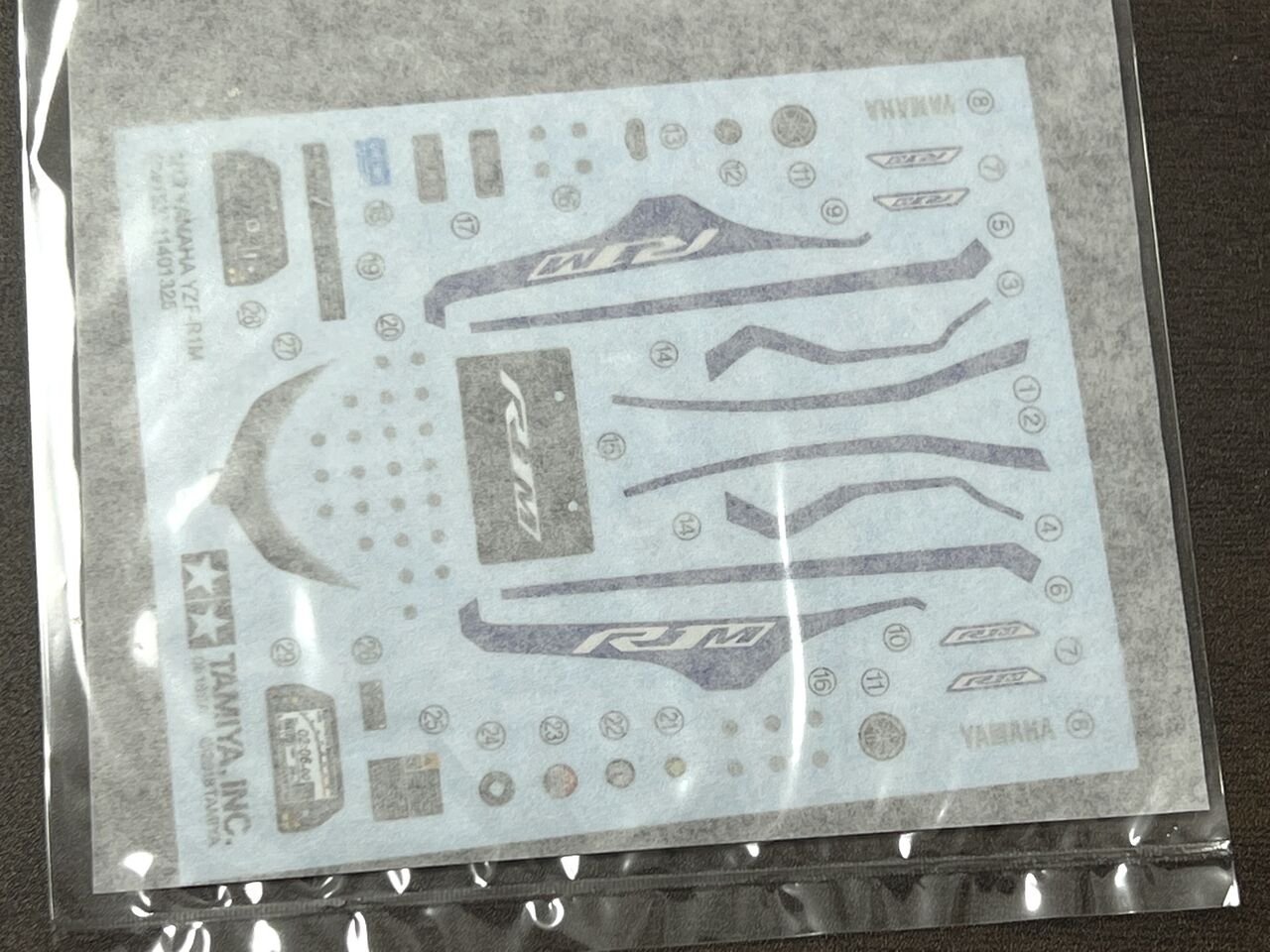

デカール。あいかわらず細かいです。

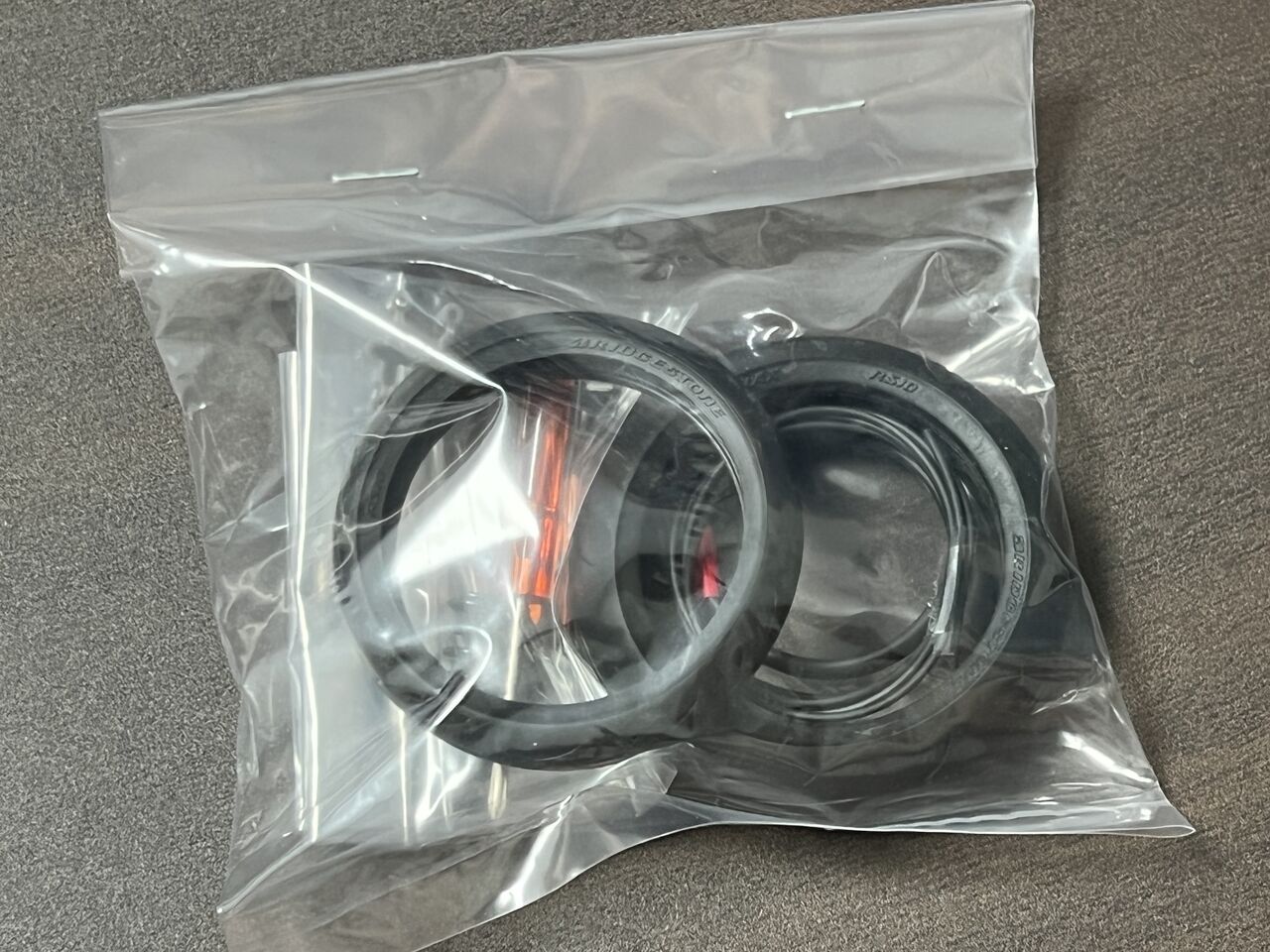

タイヤ、ホースなどなど。

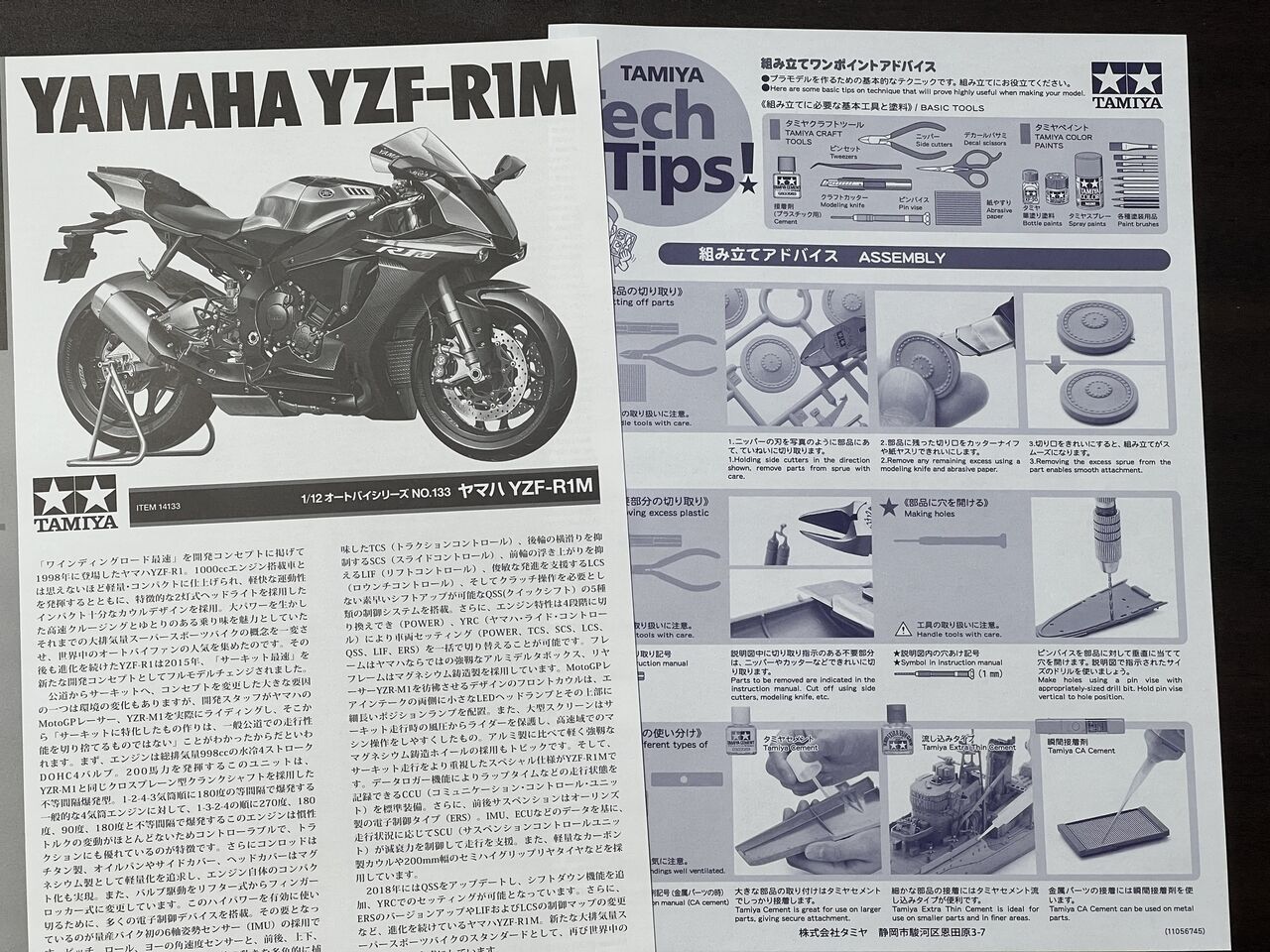

解説書とTipsシートです。モコちゃんの復活を・・・・

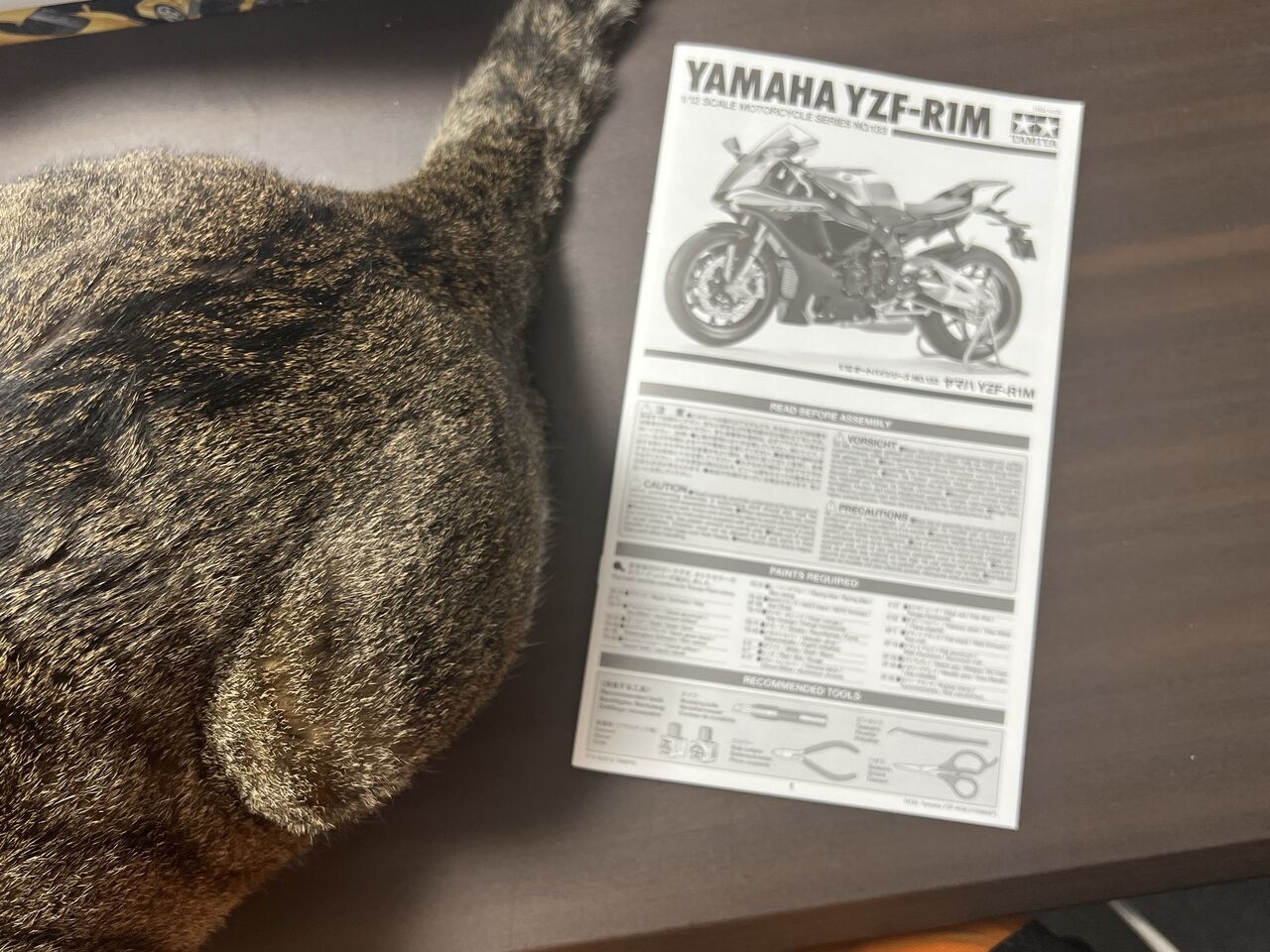

説明書です。妨害にあって表紙だけになりました。

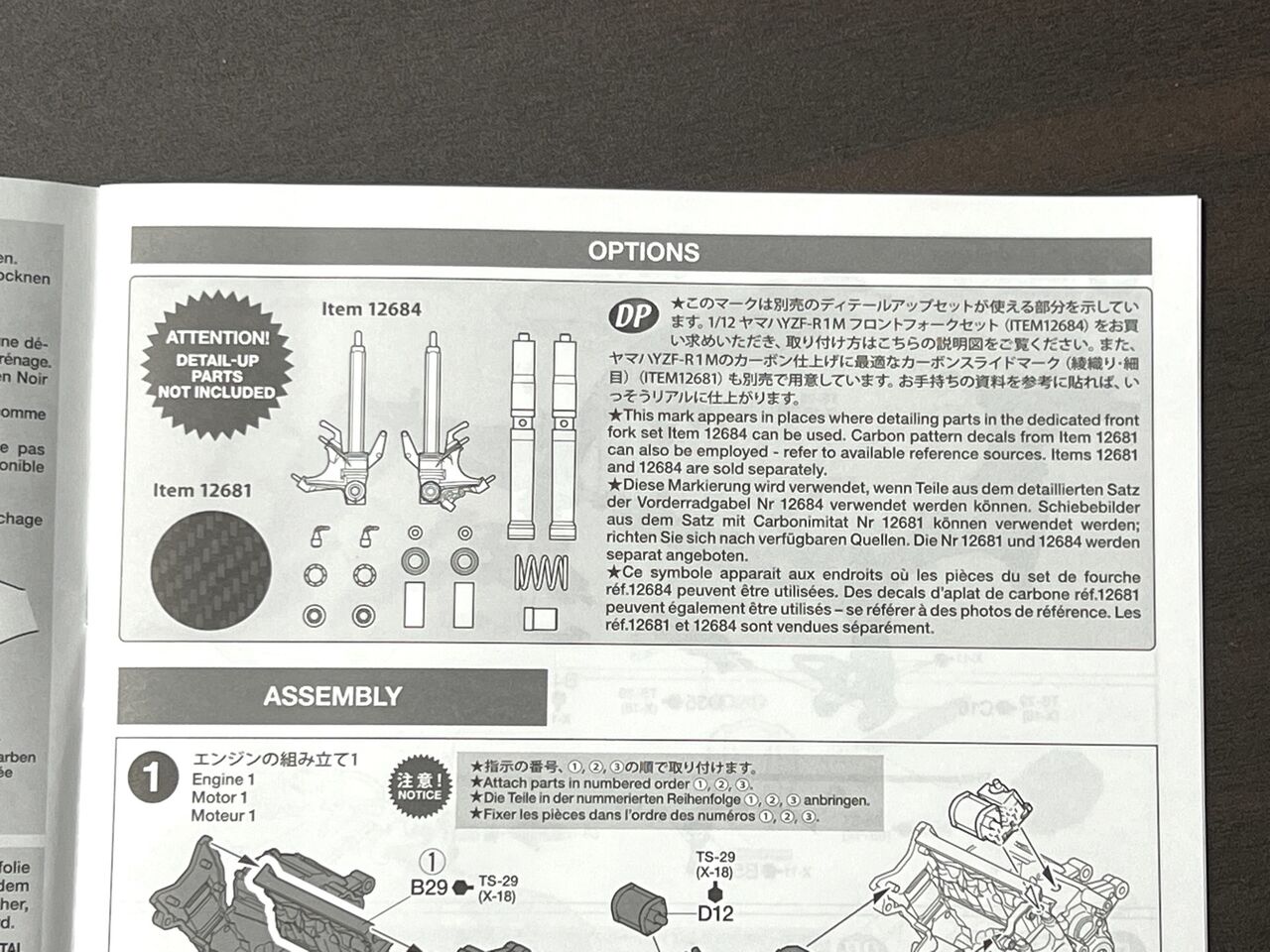

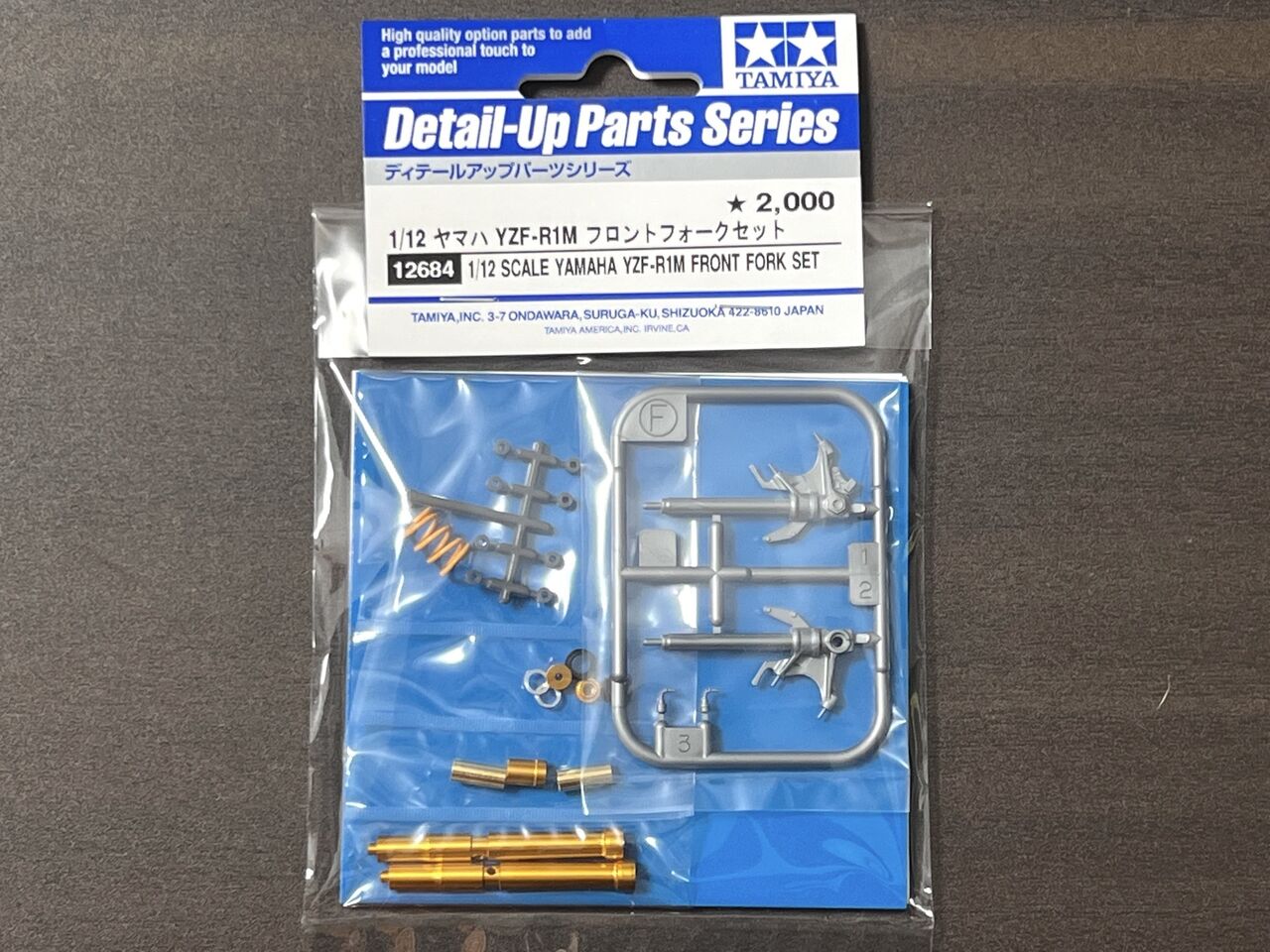

説明書にもありますがディテールアップパーツがあるんですよ・・最近のキットはみんなありますが・・
これです。
金属の引き物はやっぱりきれいですよね・・・
ディテールはキットと一緒ですが引き物に接着するために短くなってます。

今回のカラーリングですがロッシヴァージョン(レーサーもどき)もかっこいいかと思ったんですが・・・
前回ケニーの乗った「テック21」を作ったので・・

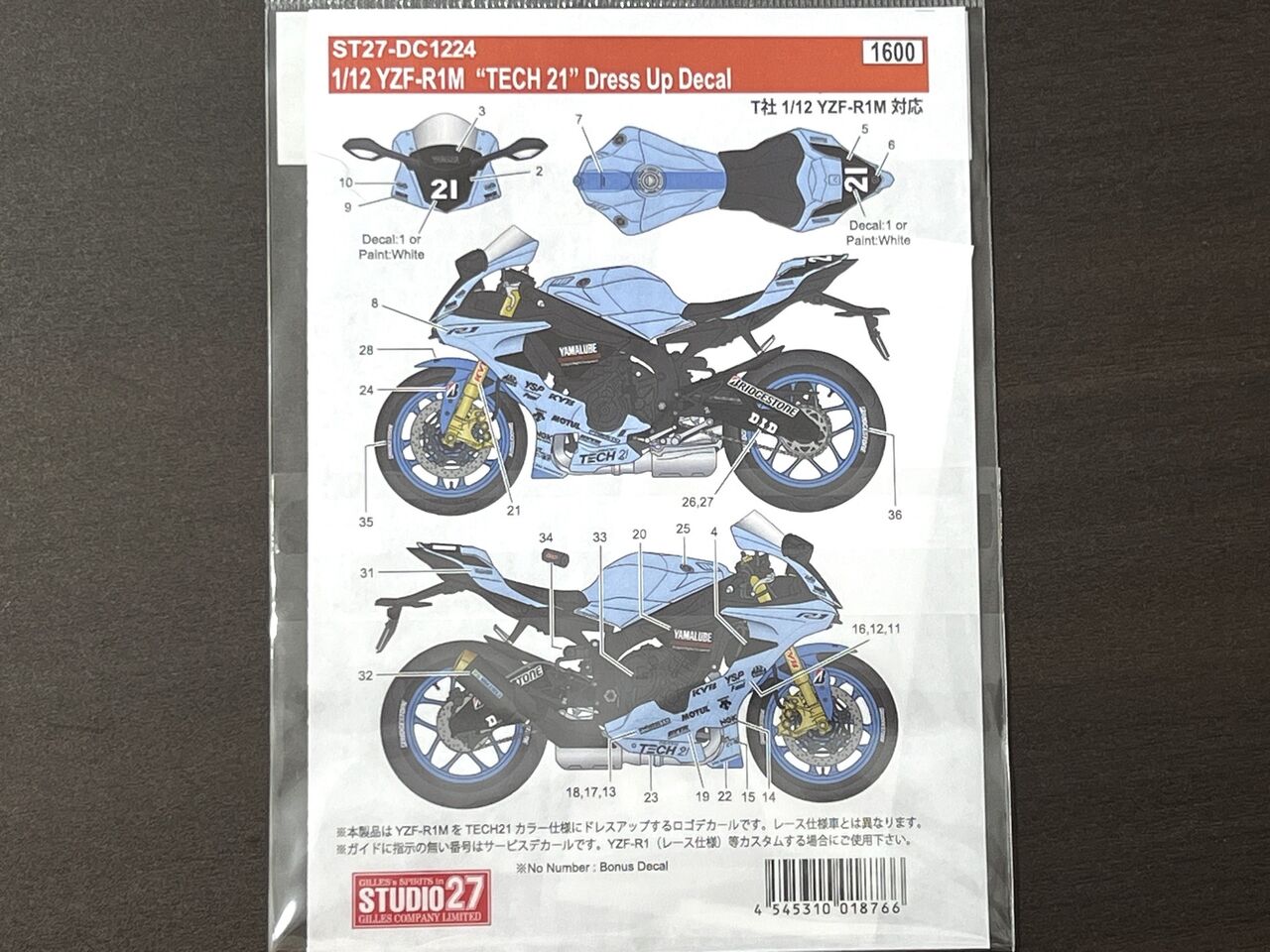

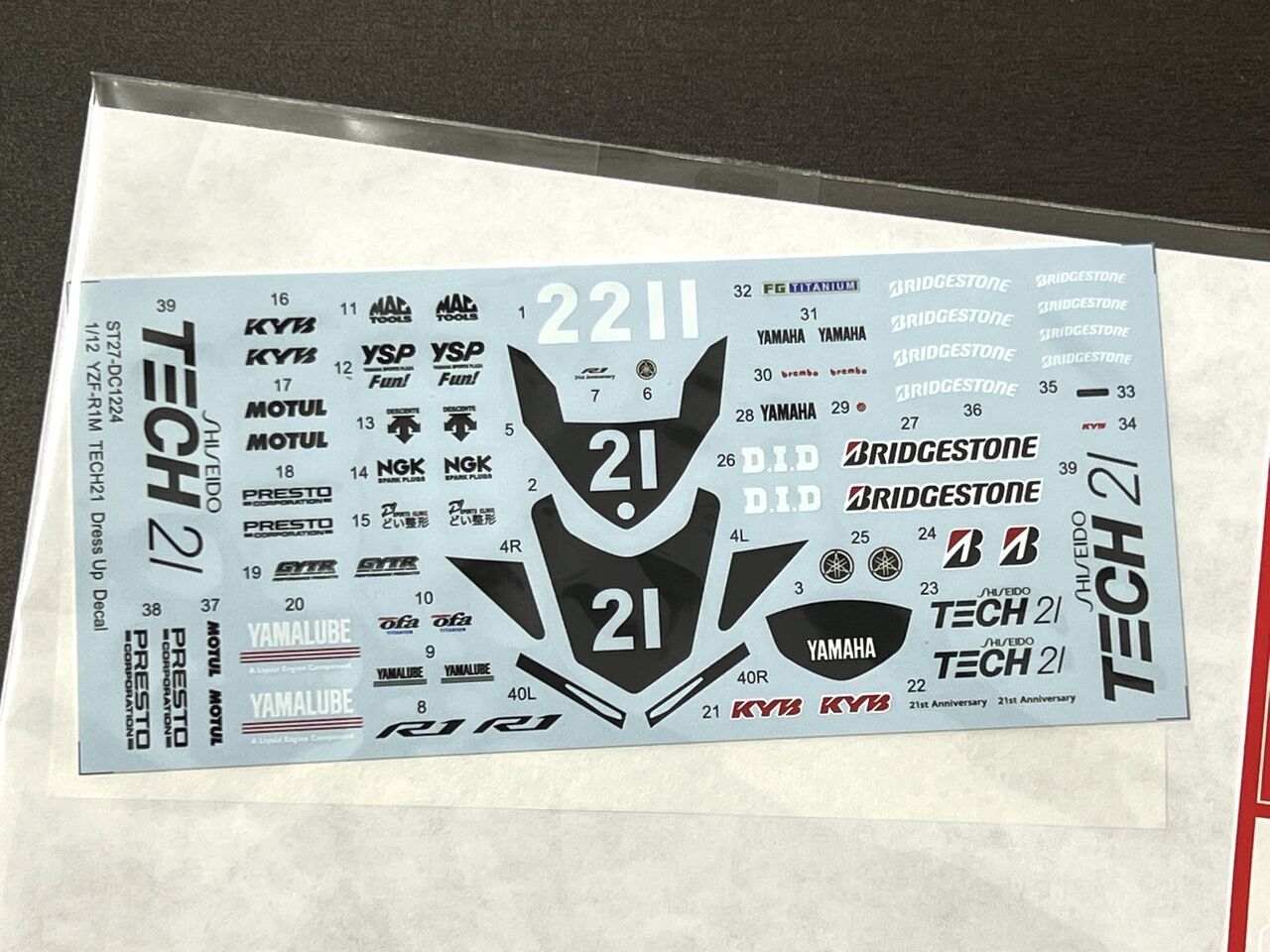

スタジオ27から発売されているオプションデカールにしましょう。これで・・・・

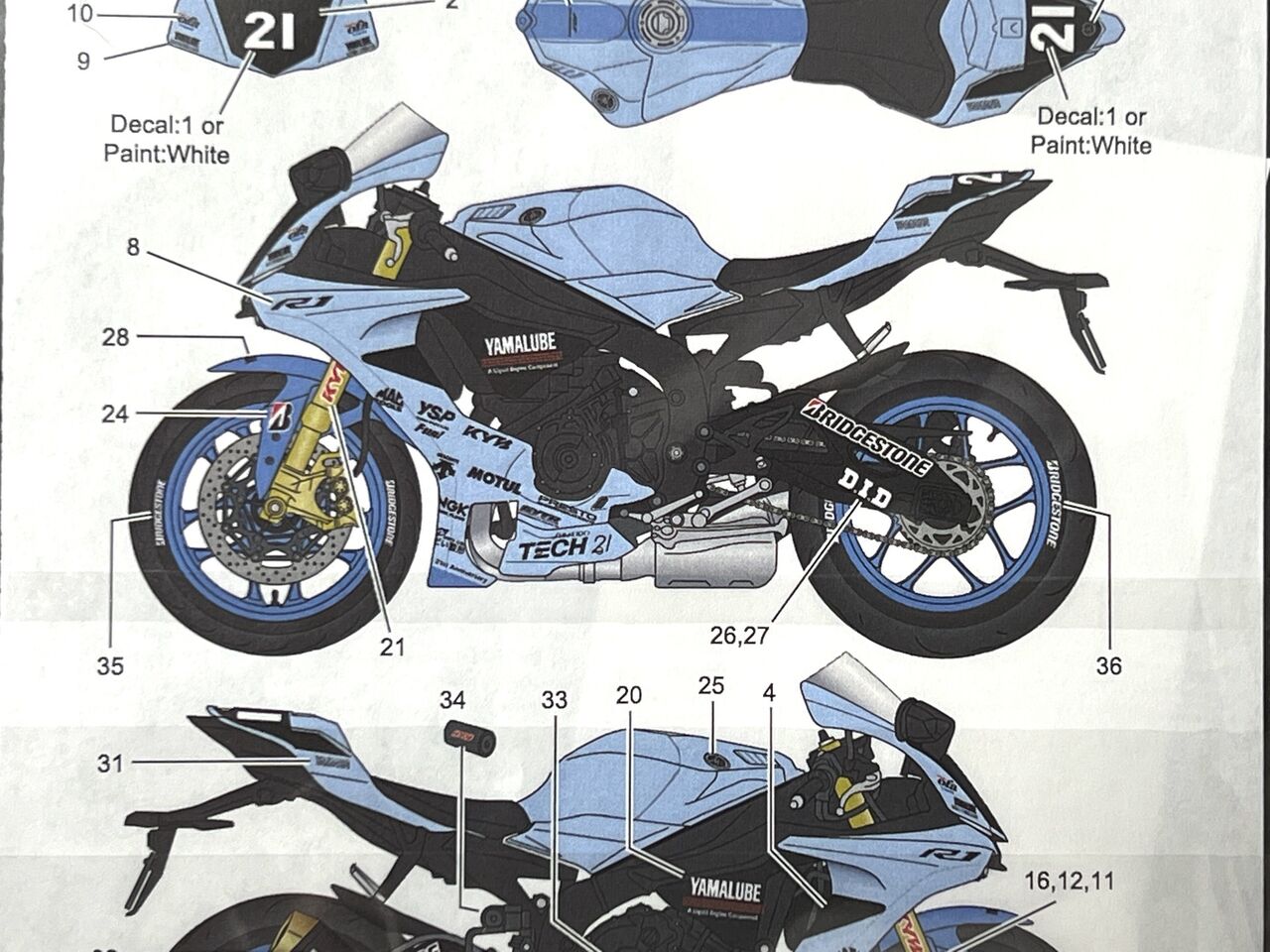

こんな感じのカラーリングです。
テック21ヴァージョンです。いや、21カラーが余っていて使い道が・・・とか思っていませんよ・・・・

それだけでは面白くないのでやはりこれが必要です。

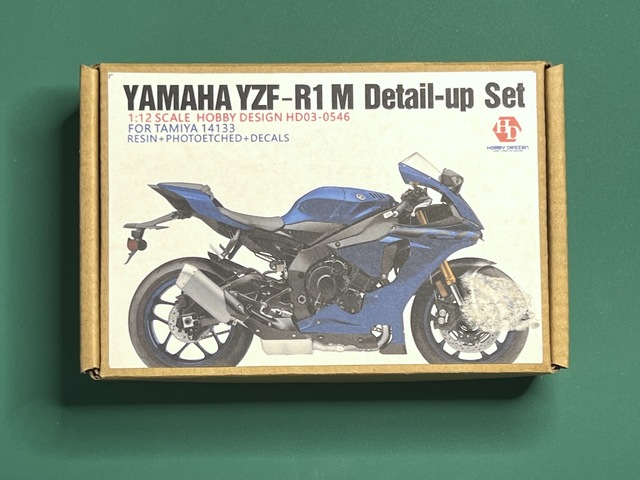

みんな大好き!ホビーデザインのディテールアップパーツです。なかなか満載なセットです。

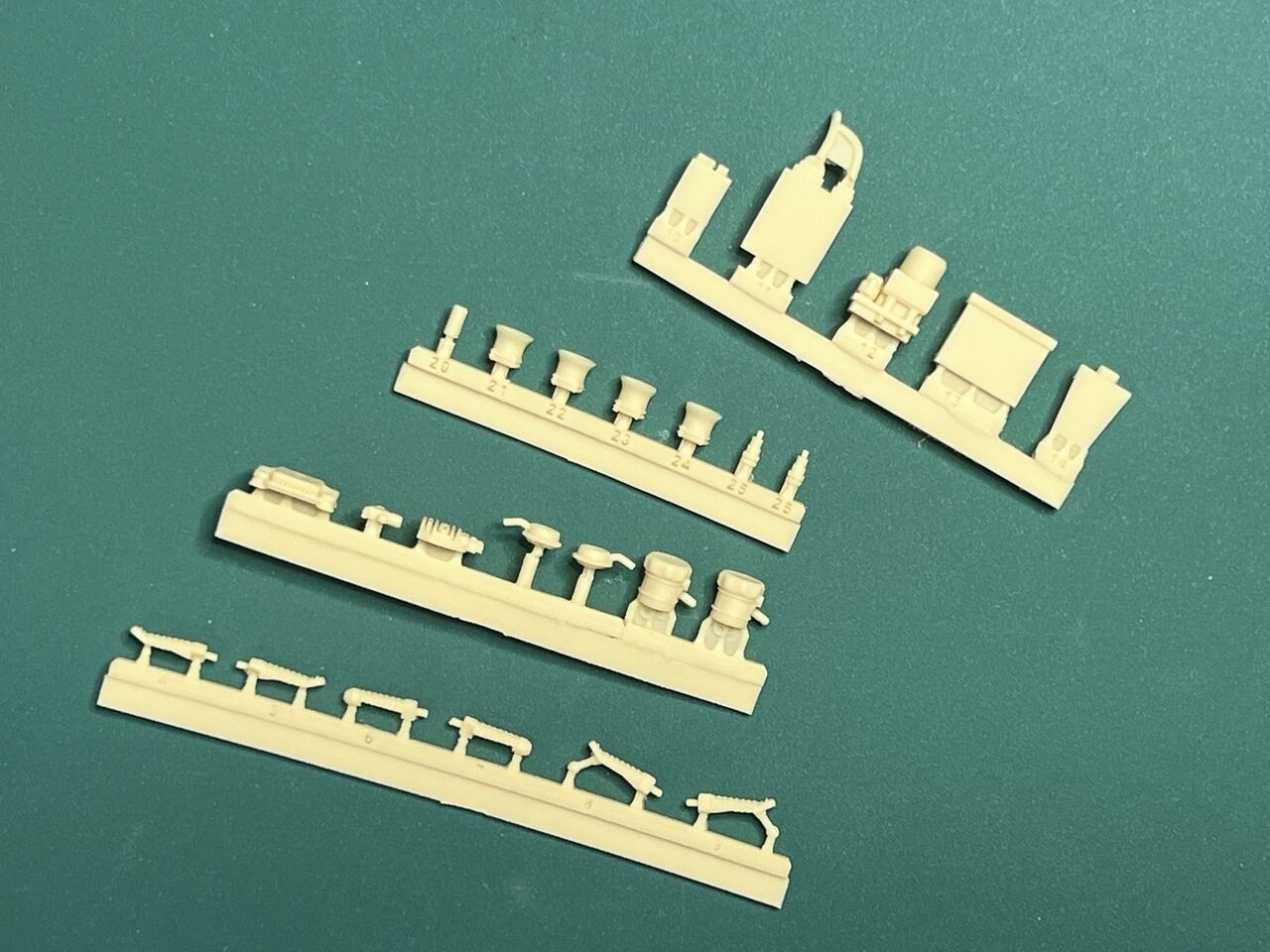

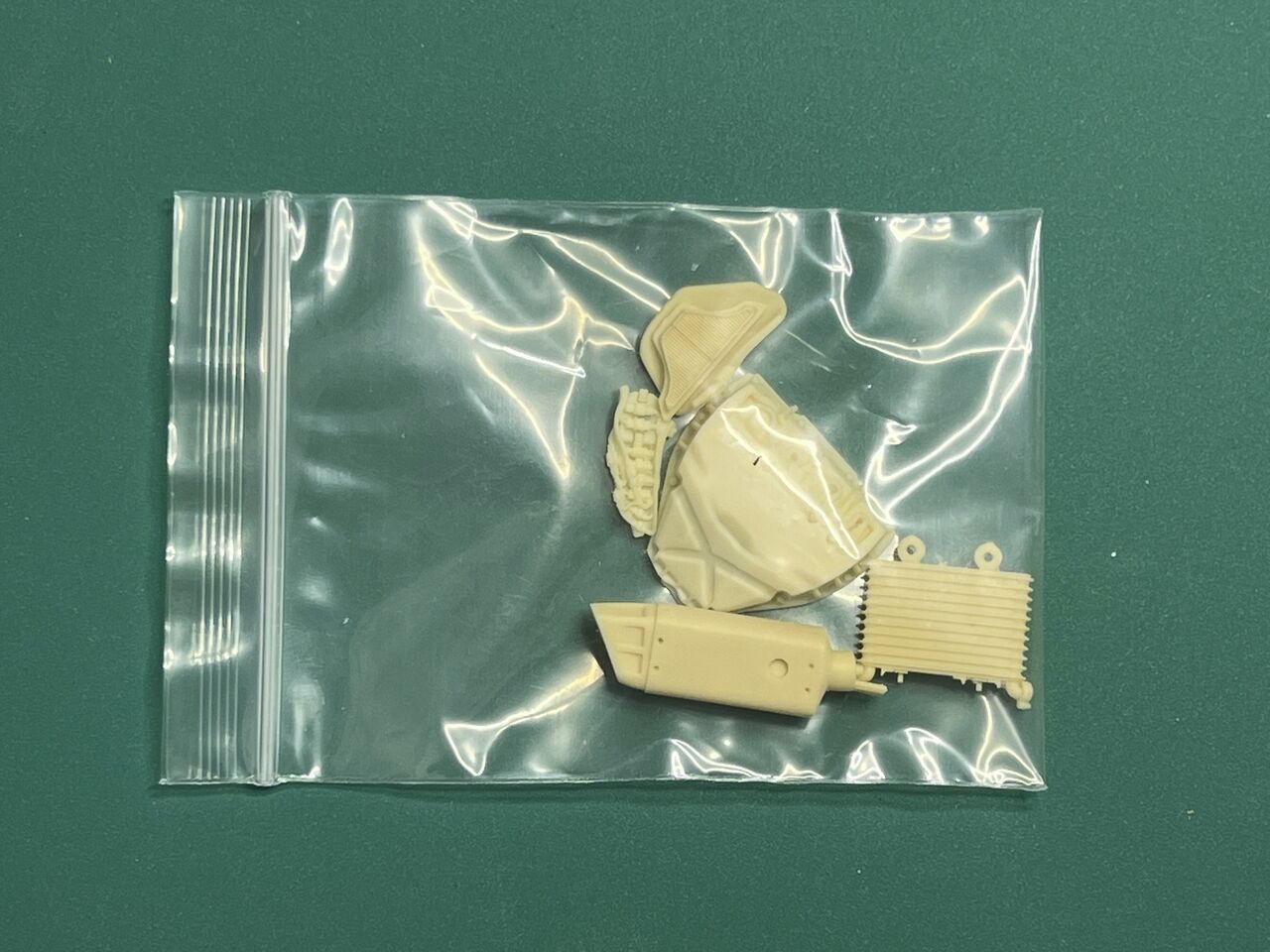

レジンパーツ1。マフラーにタンク、ラジエター?などでしょうか。
レジンパーツ2。リザーブタンク、ステップ、いろいろですね。

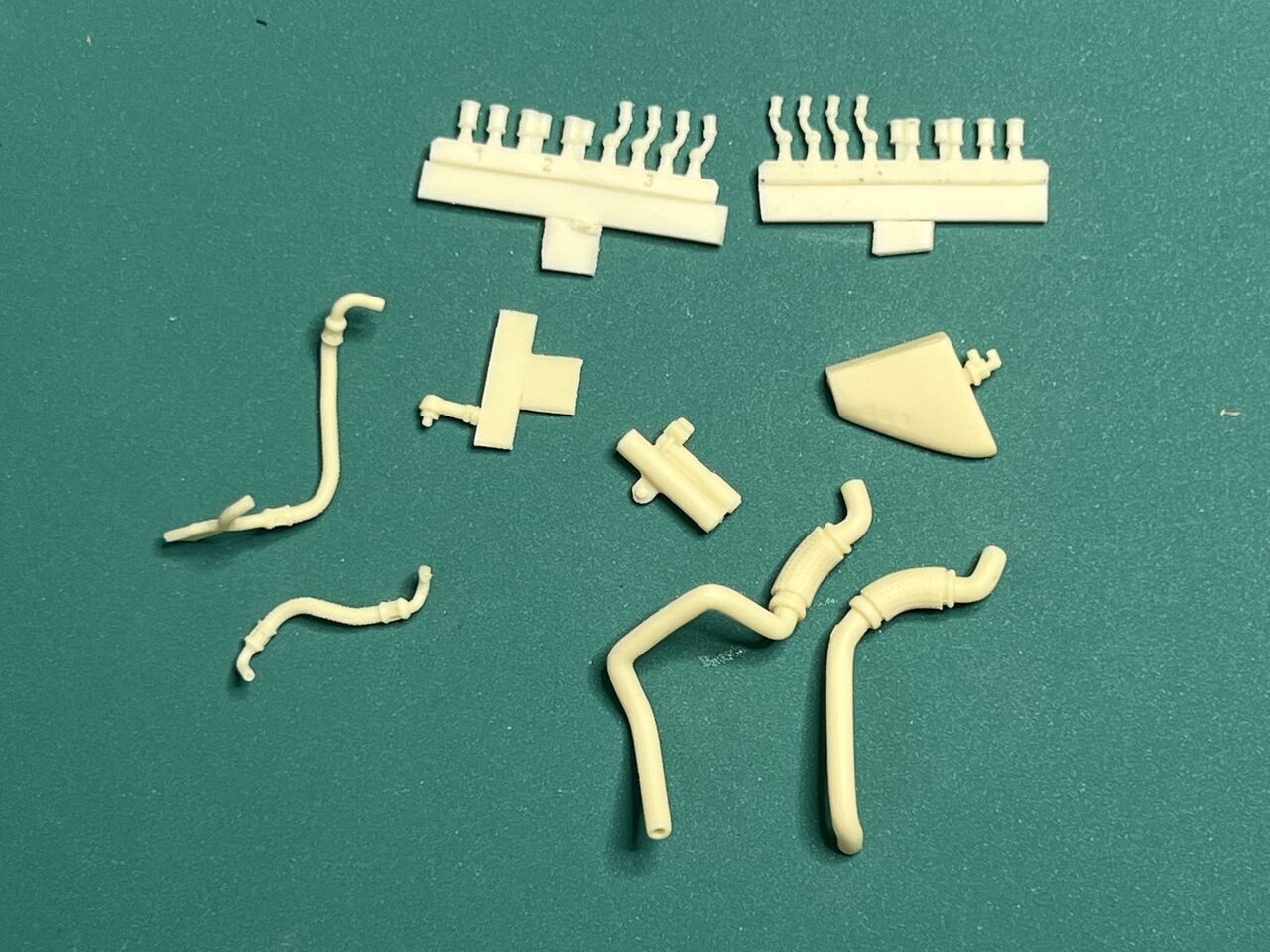

レジンパーツ3。なんかパイプやチューブに・・・なんでしょう?

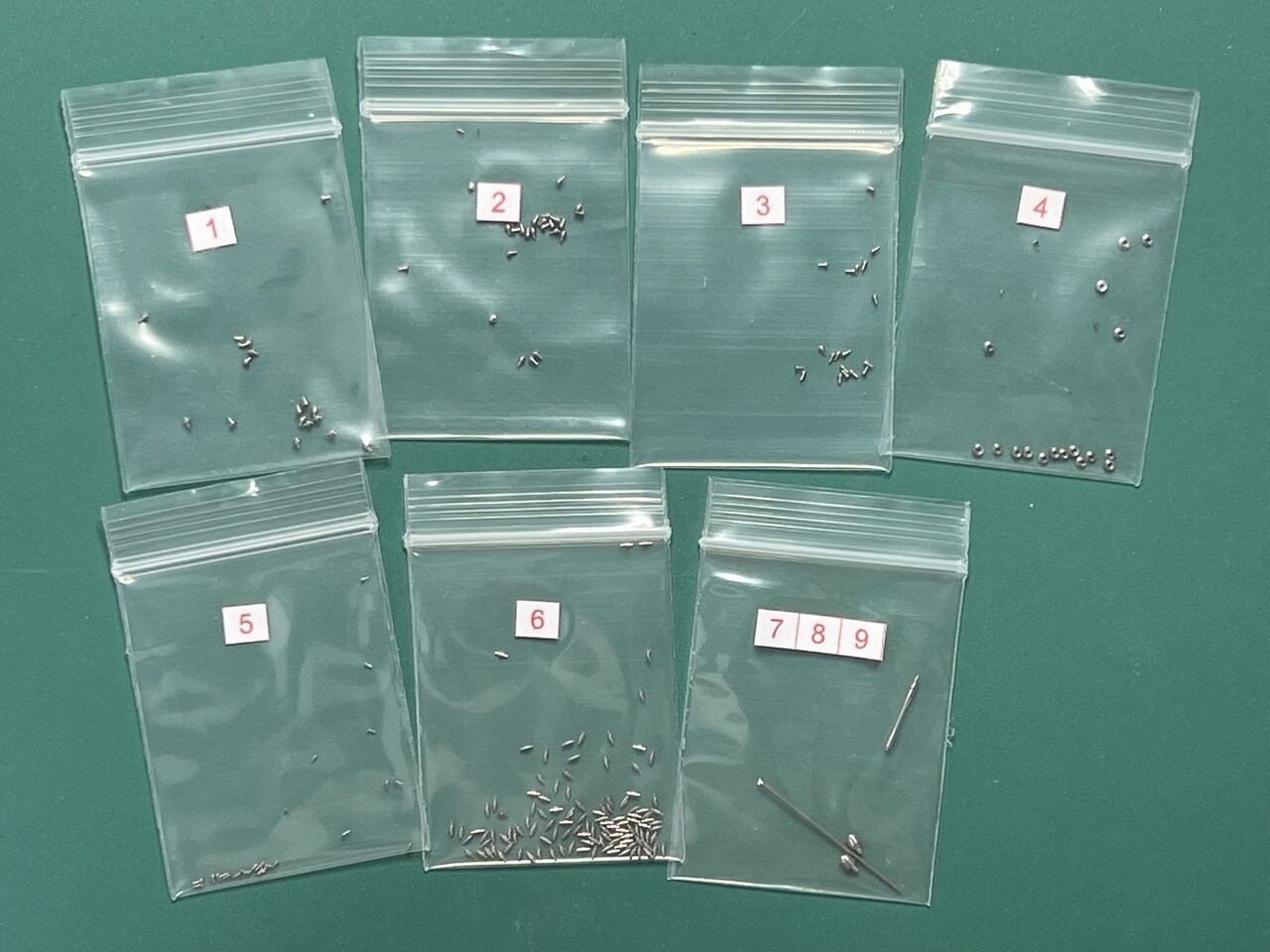

金属小物。細かいです。

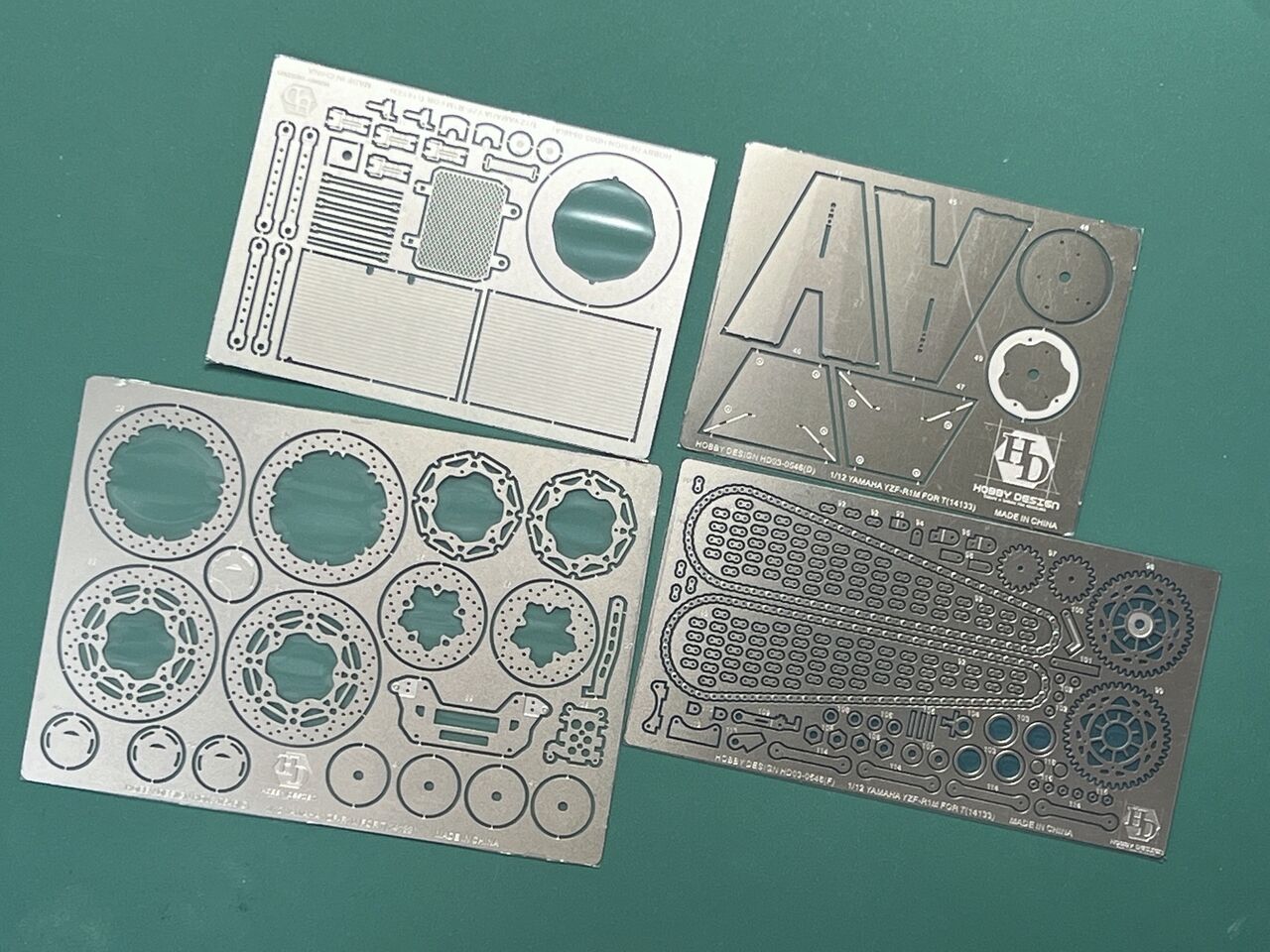

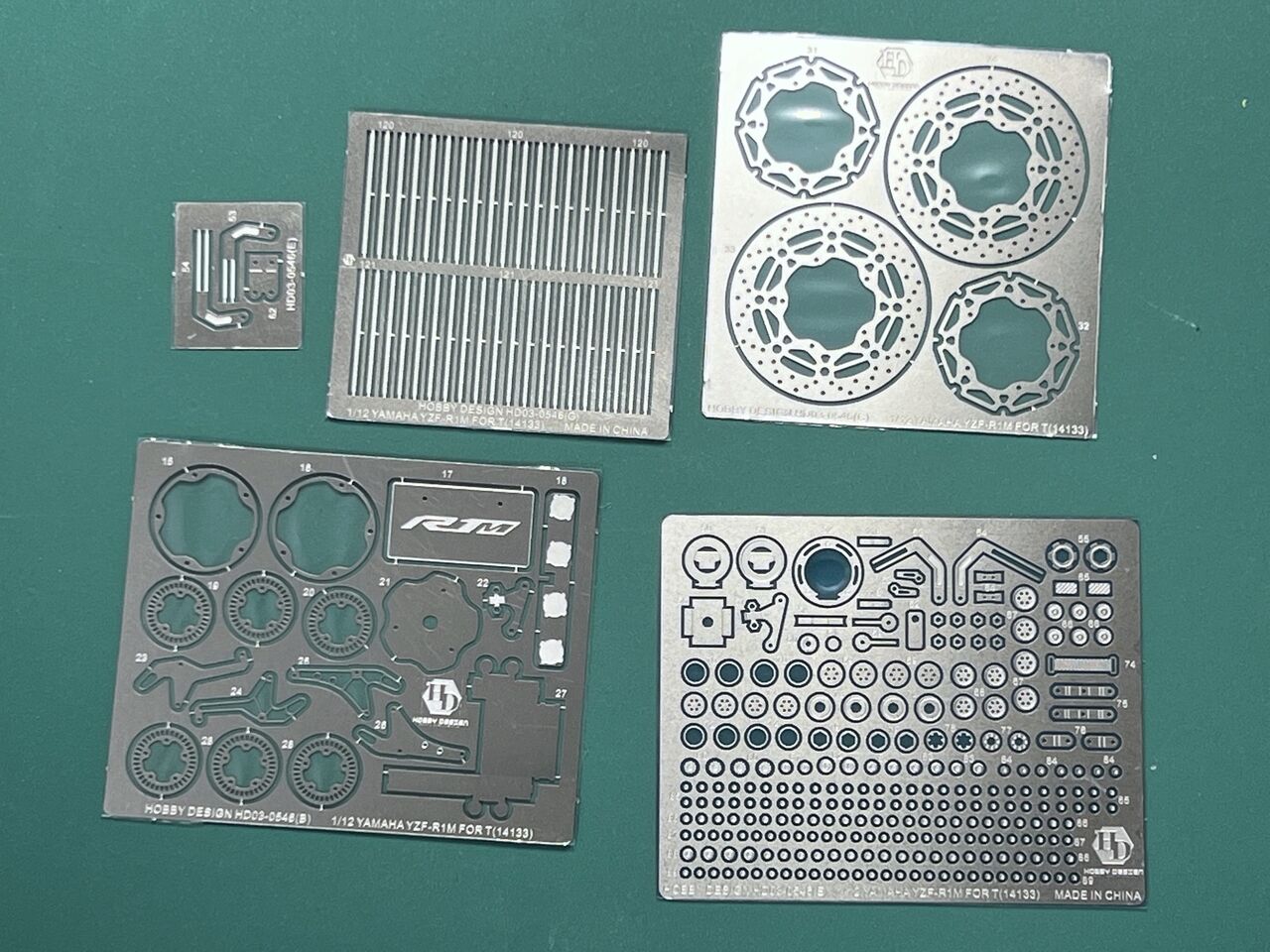

エッチングパーツ1。
エッチングパーツ2。

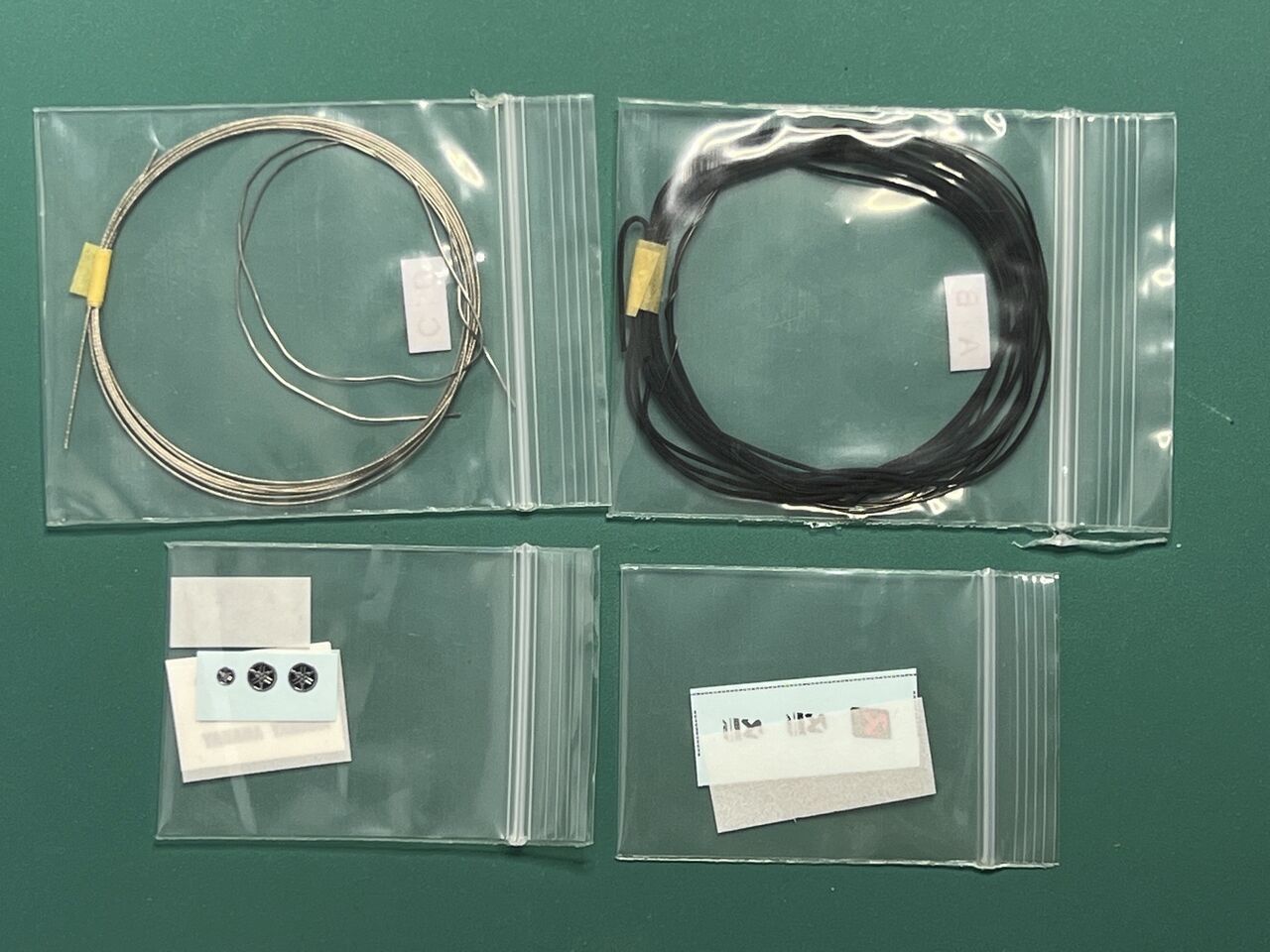

その他。コードとデカール。

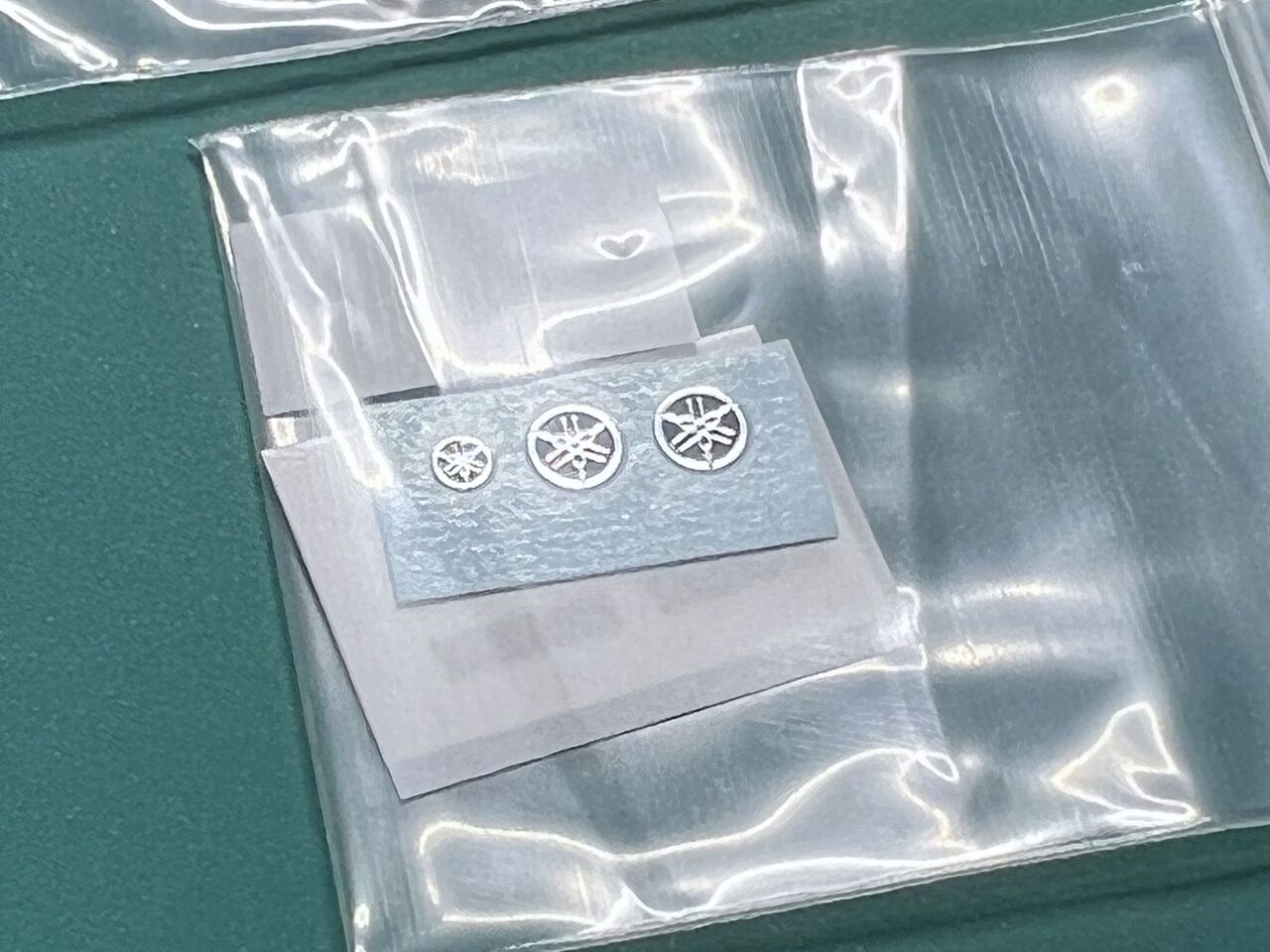

インレットは地味にうれしいですね。

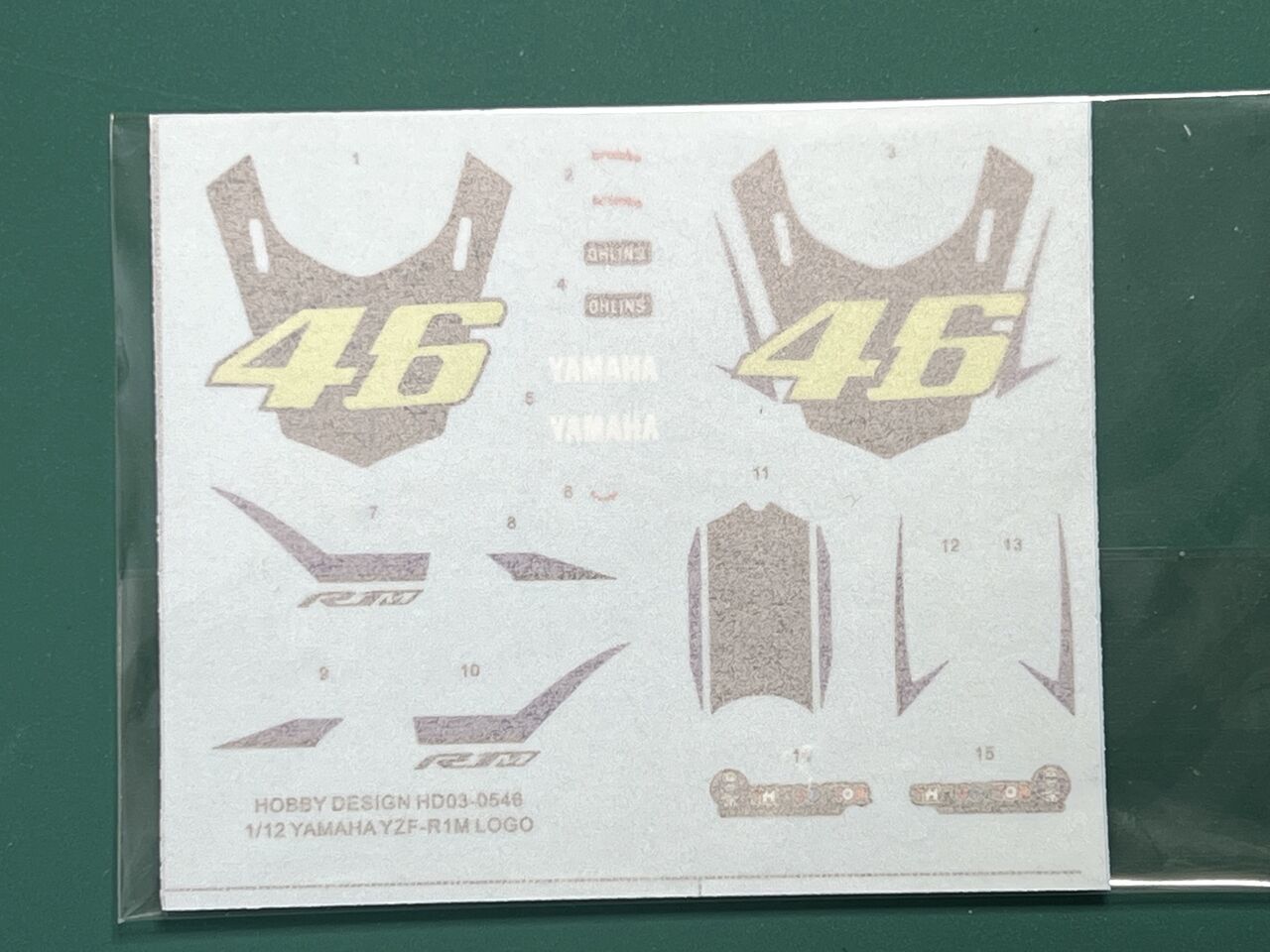

デカール。どうして必要なんでしょう?キットのものでも良さげですが???

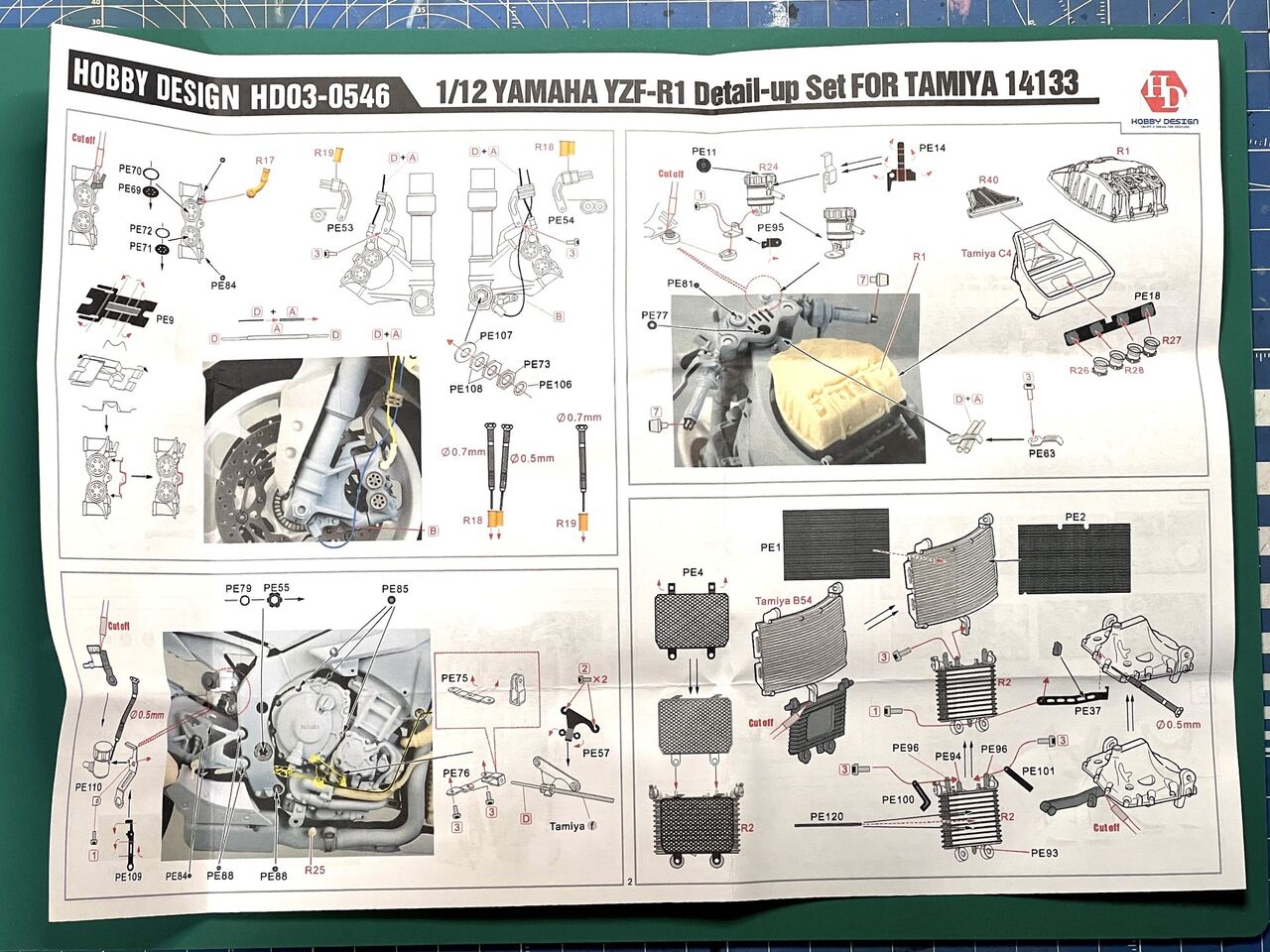

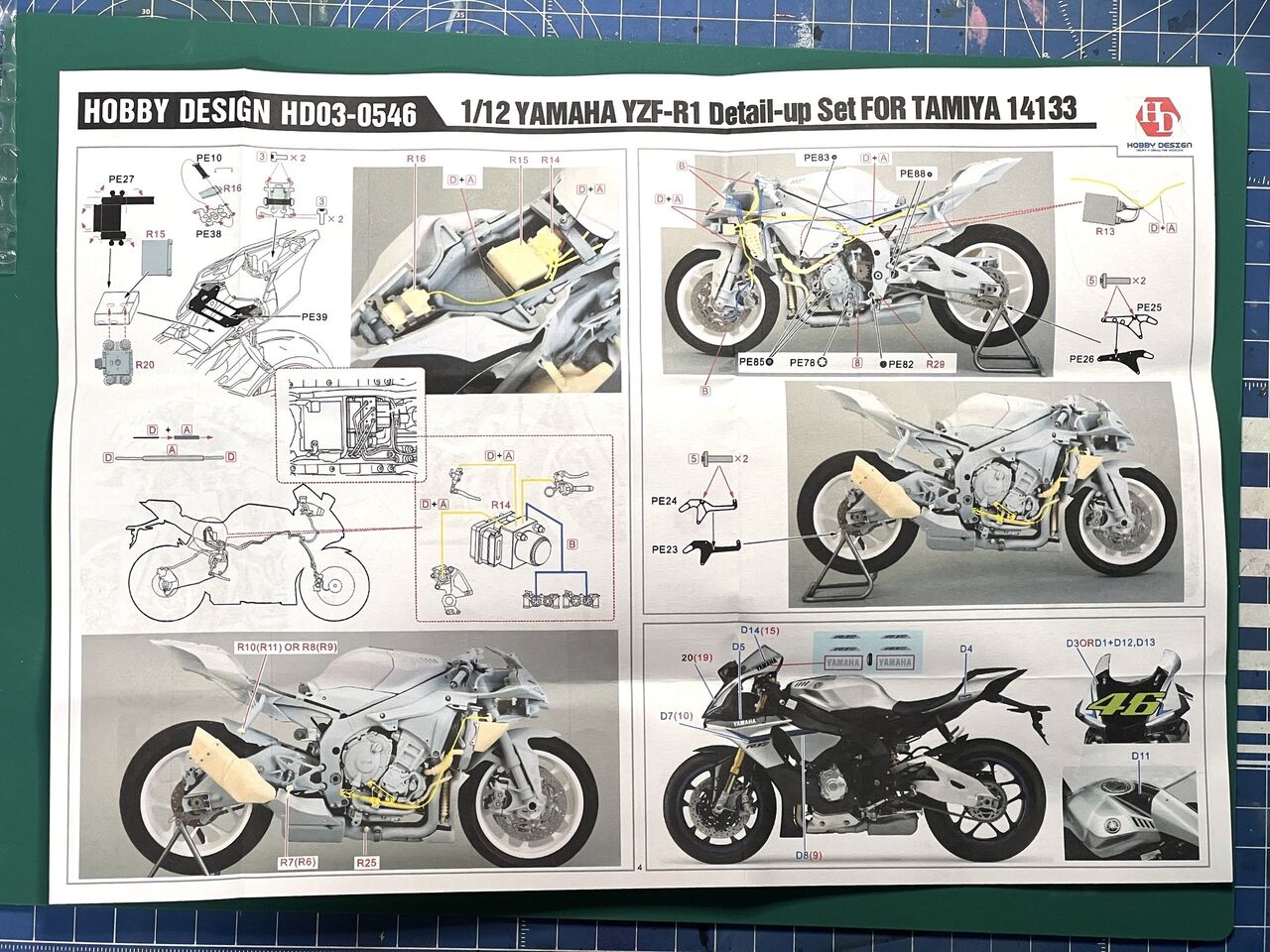

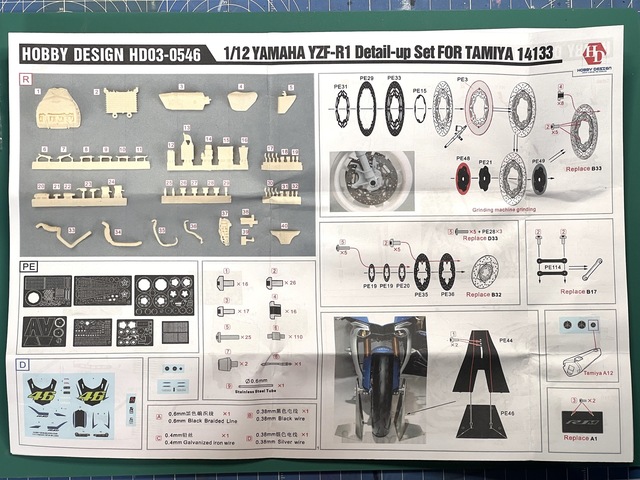

説明書1の表。フロントスタンドもついているんですね。
説明書1の裏。ブレーキ周りは細かいです。タンクは裏まで・・見えないですが・・・

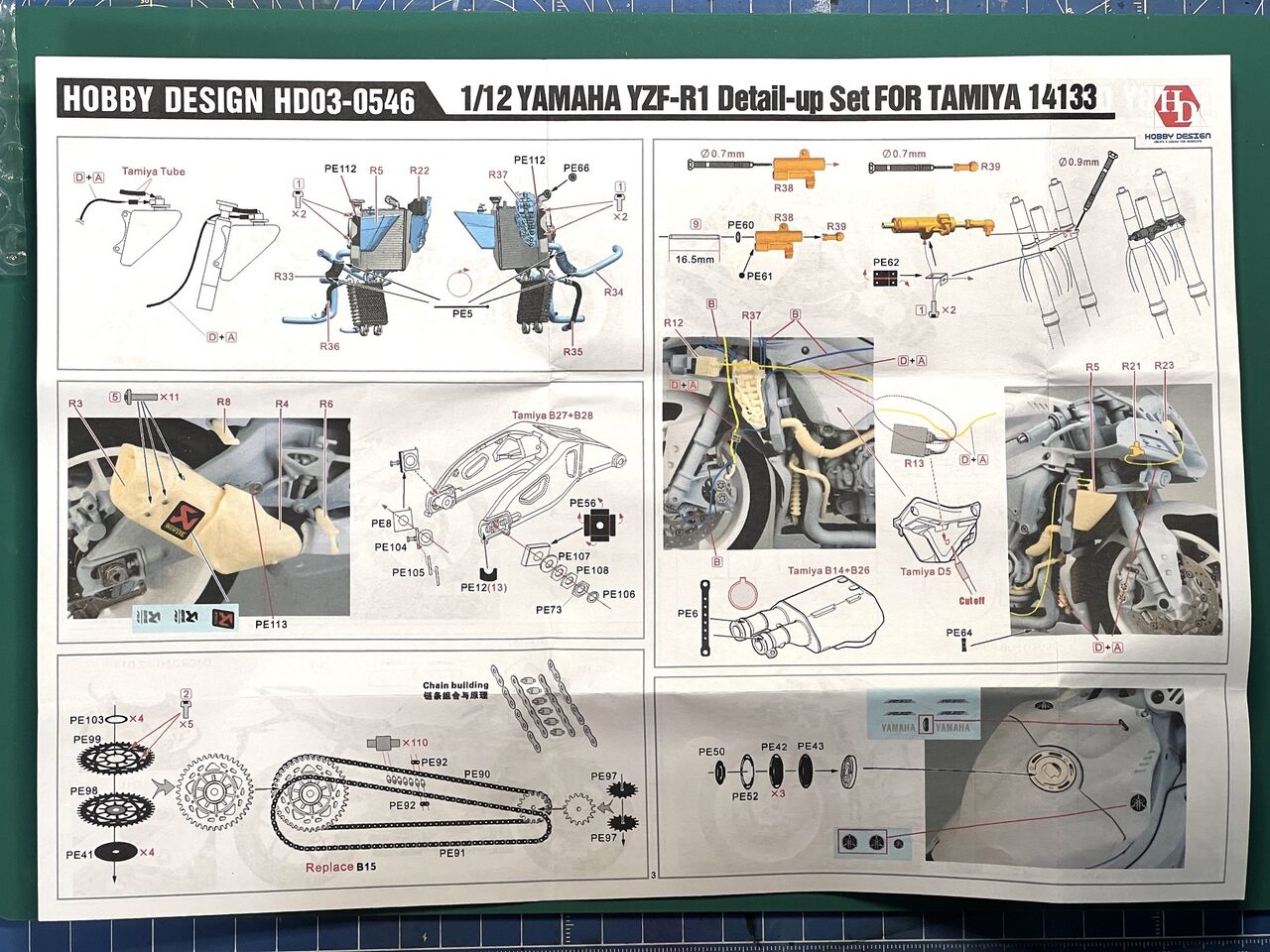

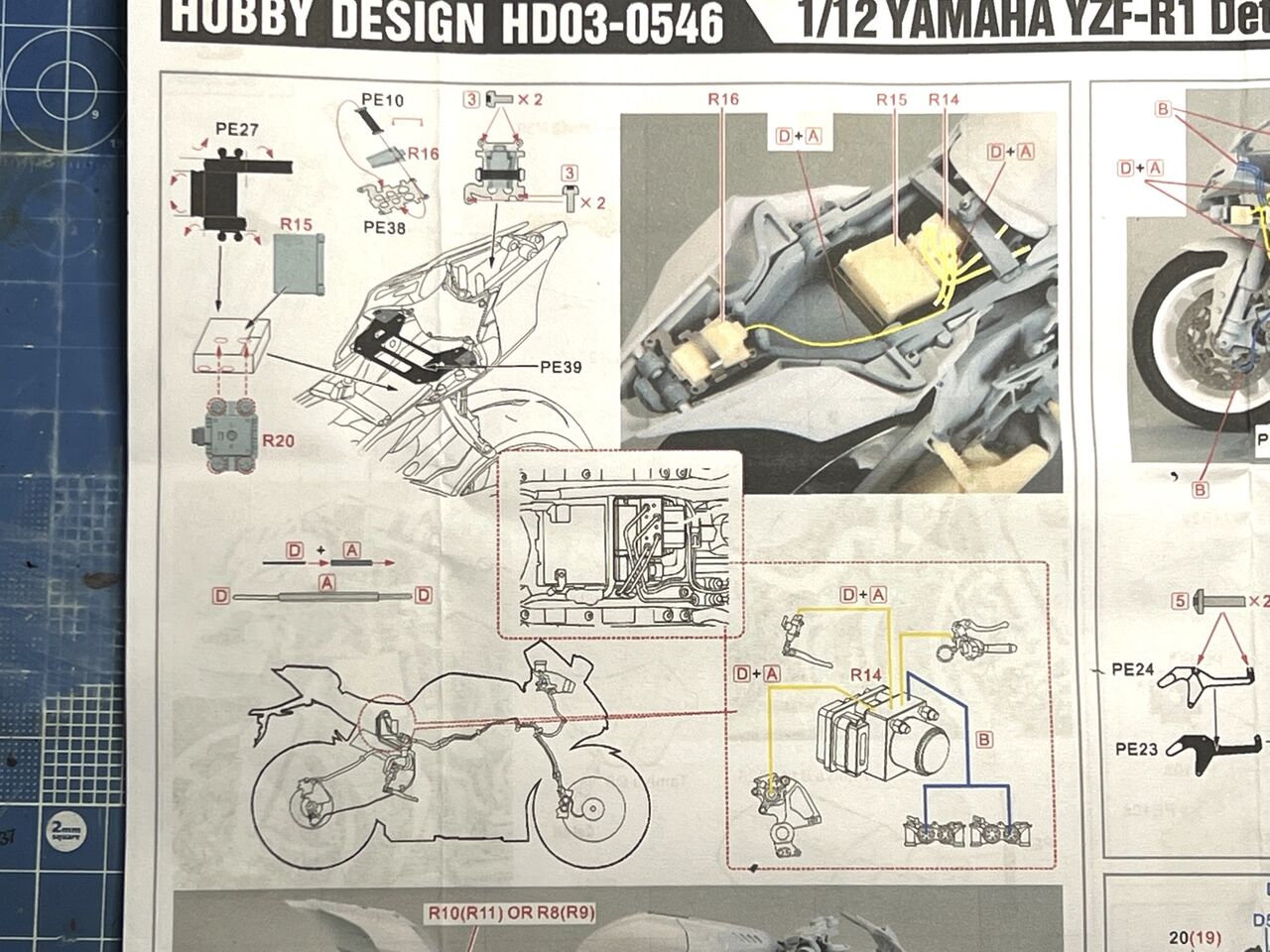

説明書2の表。ラジエターのつづきもあります。なんか力の入れようがすごくないです?。タンクチャップももっとリアルになってます。
説明書2の裏。なかなか期待できるセットです。

2015年発売されました(実写ですよ)。「サーキット最速」がコンセプトだそうです。ヤマハで培われたレース技術の結晶ともいえるマシンに仕上がってます。
今回選んだカラーリングも2019年8耐出場のファクトリーマシンから取られているようです。実車にオプションであるカラーではないですが、せっかく模型なのでお楽しみです。(300万円超の車種ですから模型でなきゃオリジナルカラーなんて塗れないですよね・・・)

今回こそサクサク行こうと思っています・・・できるか??

追加でパーツを頼みました
到着したので載せます・・・・・

まず、これ

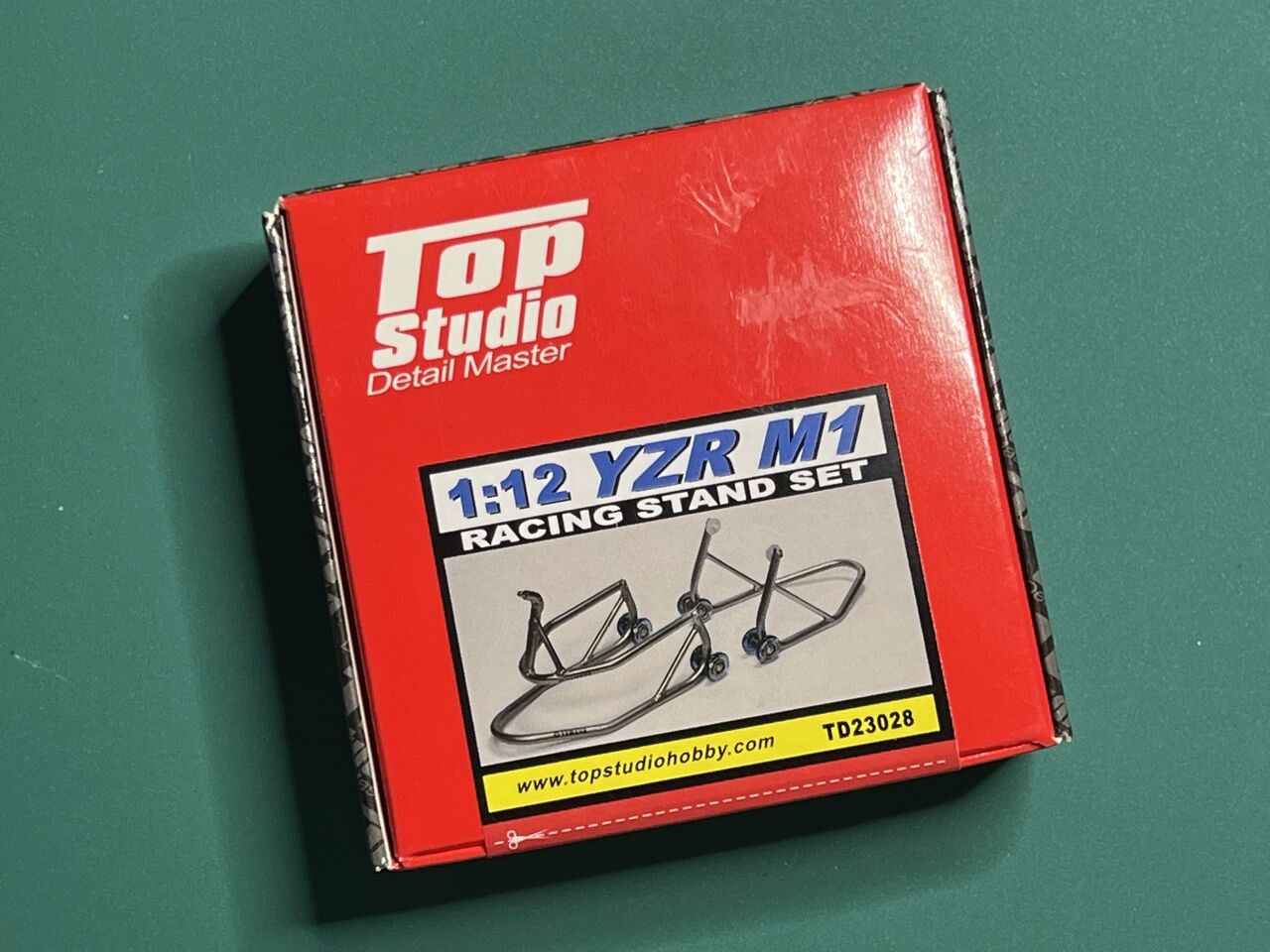

レーシングスタンドです。Top studioさんのもの。まぁ、なくても良かったんですが、せっかくテック21の8耐久をオマージュするので「レーシングスタンドでしょ」という気分です。

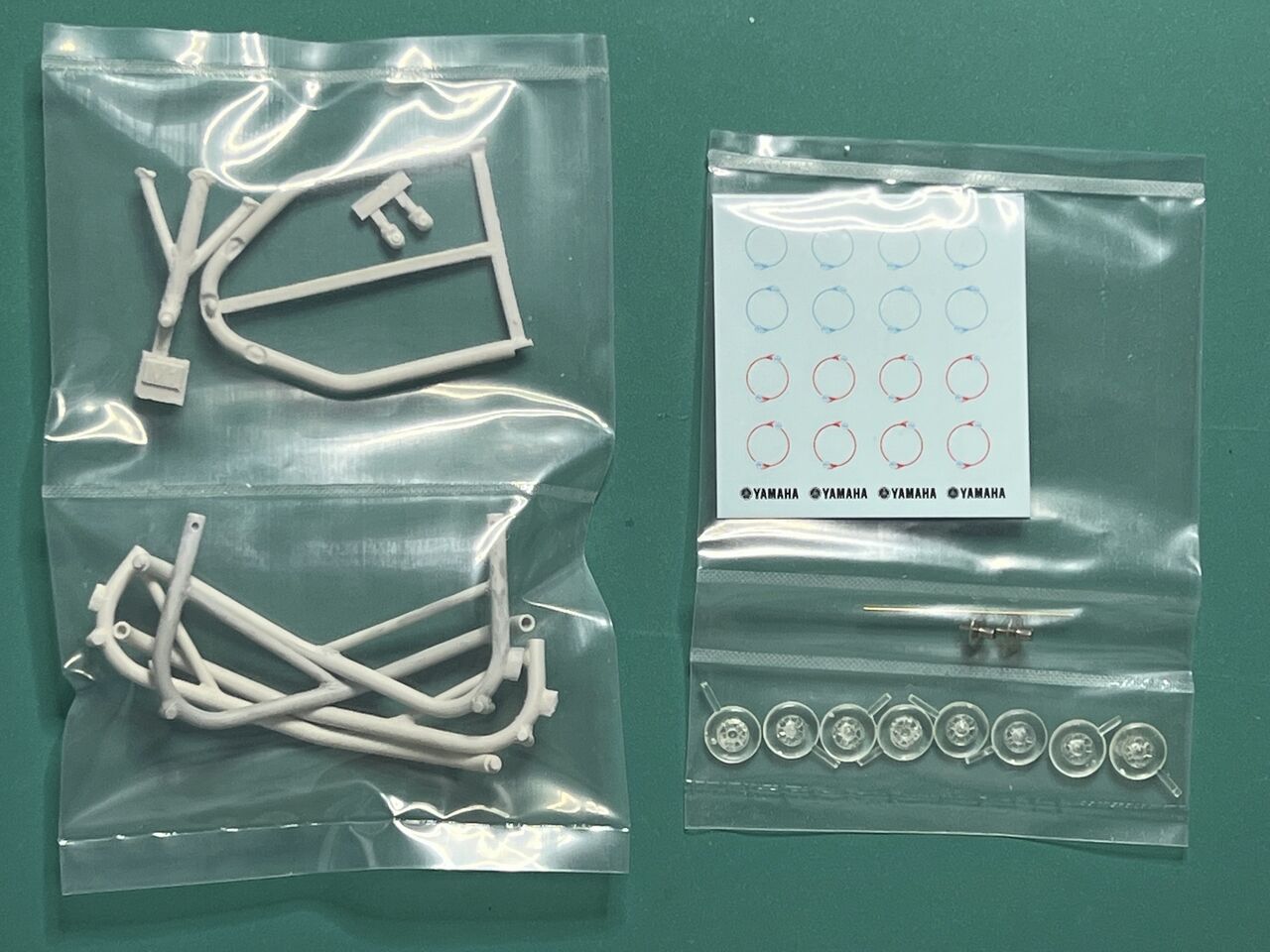

スタンド本体はレジン製。クリアレジンでタイヤ。デカールまでついてます。

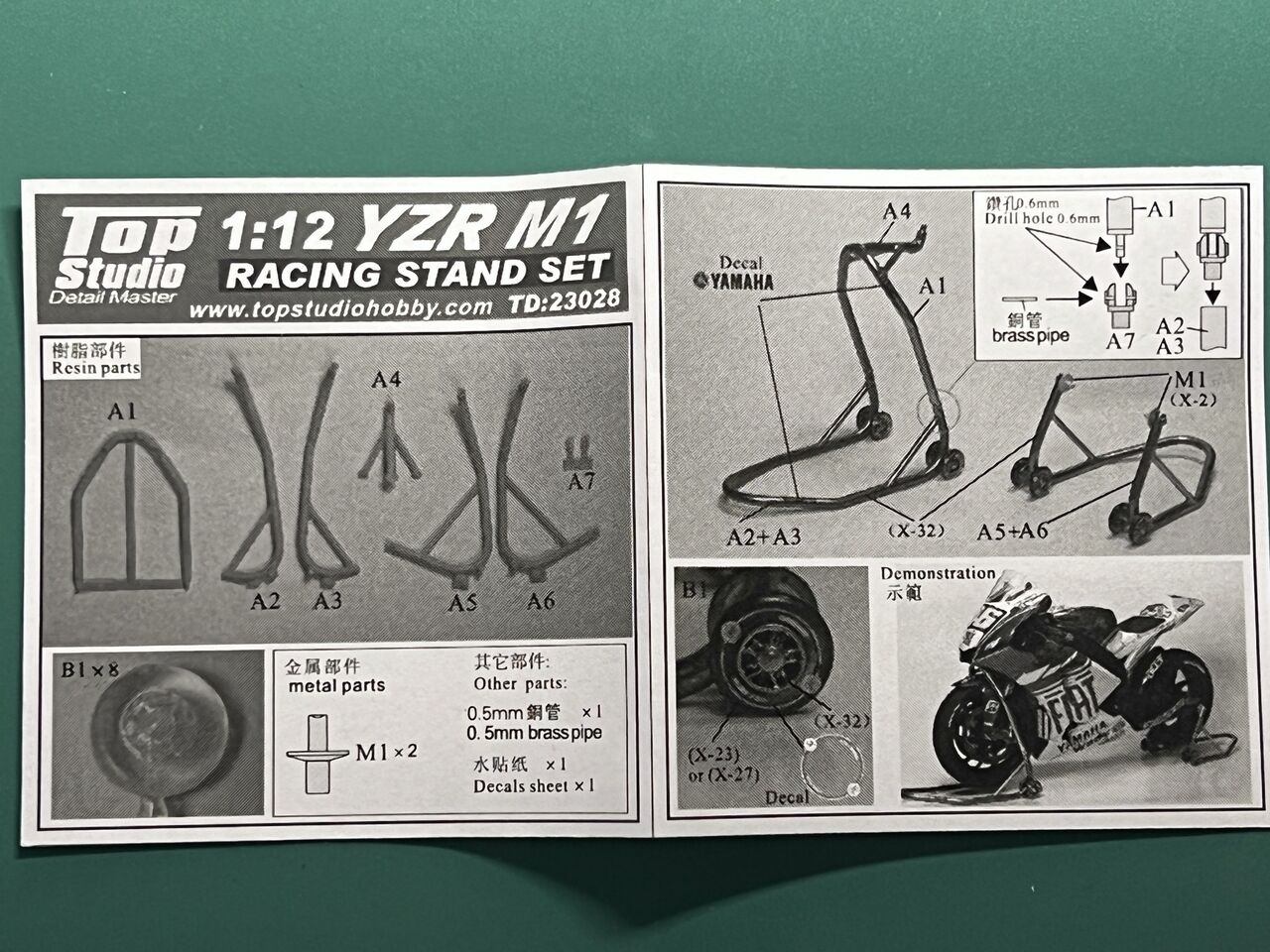

説明書。レーサー用なのでそのまま使えるかわかりませんが是非カッコよく飾りたいです。

もう一個。というかもう1シート。

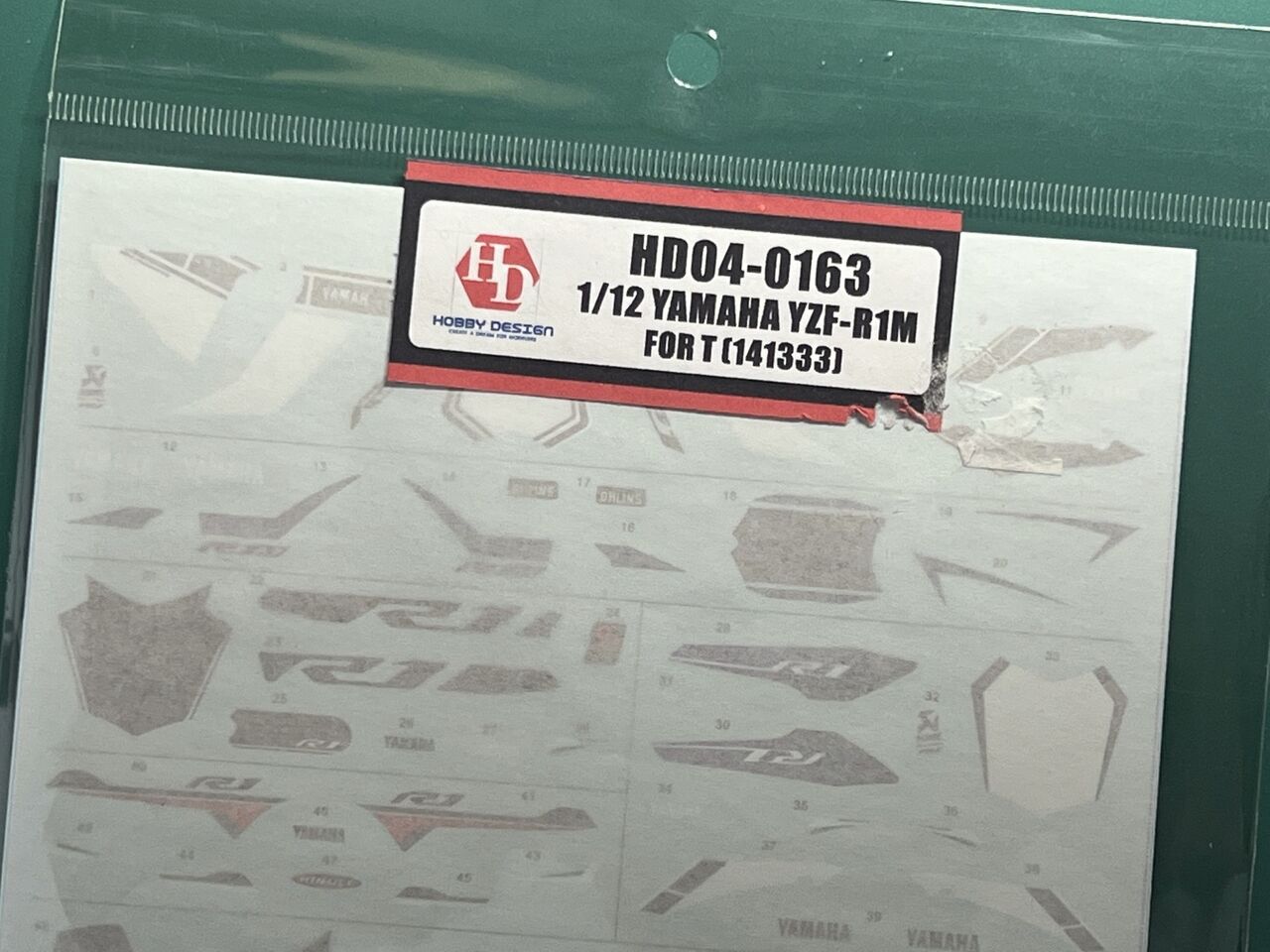

追加デカールです。

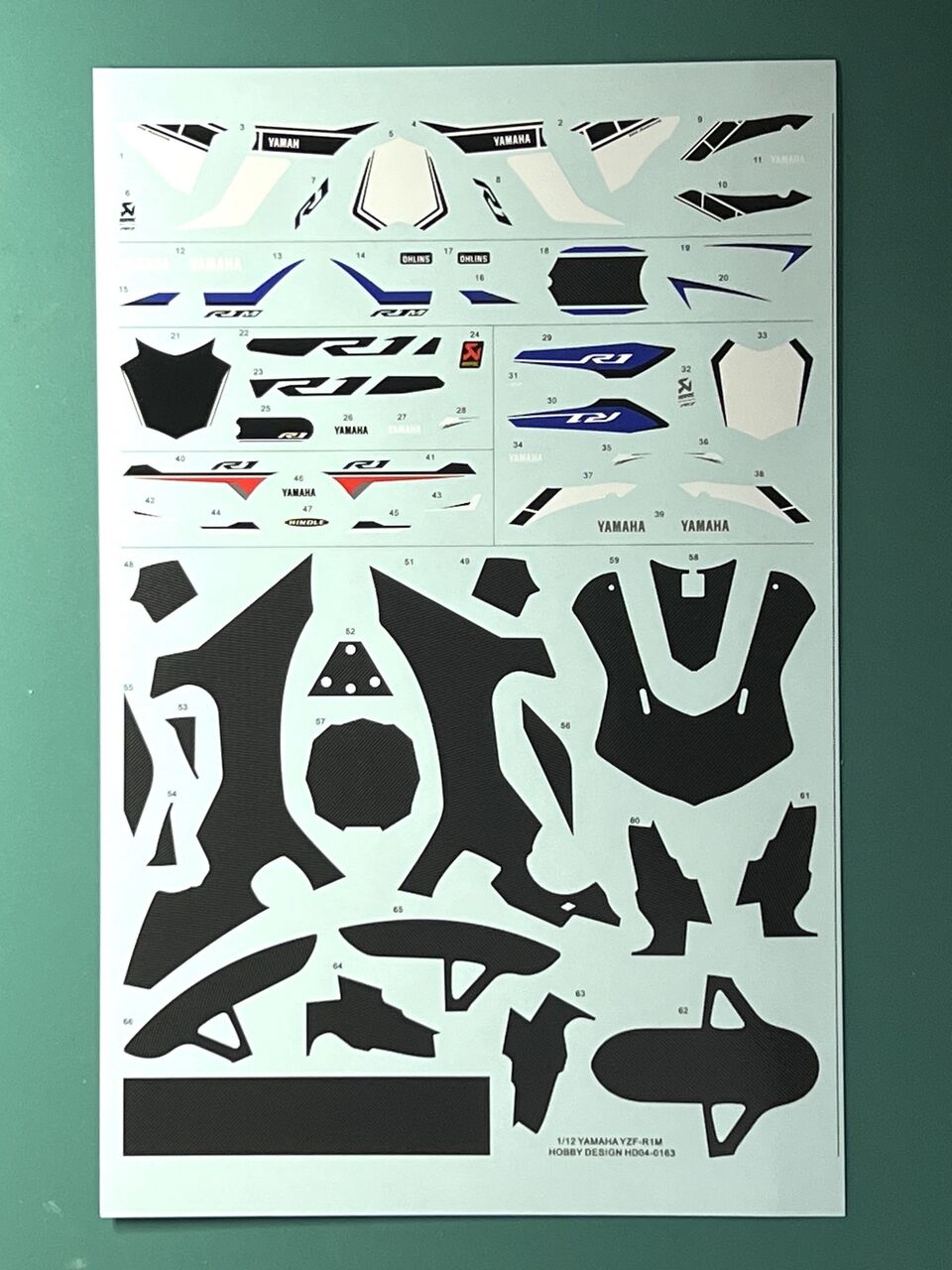

こんな感じ。カーボンデカールがほしくて買いました。型紙を使って自作しても良かったんですが・・・在庫が手に入らなかったので急遽HD製を購入です。

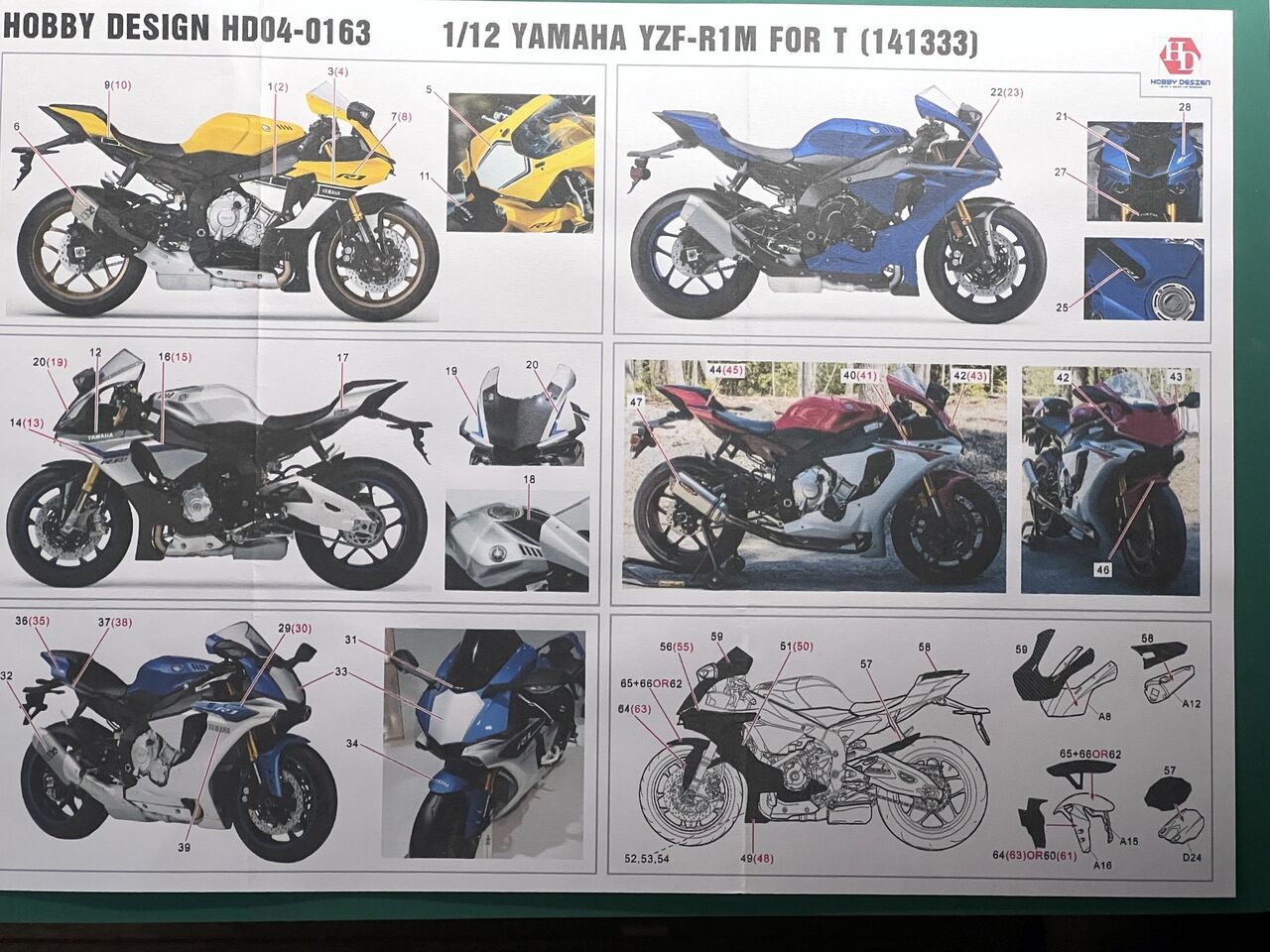

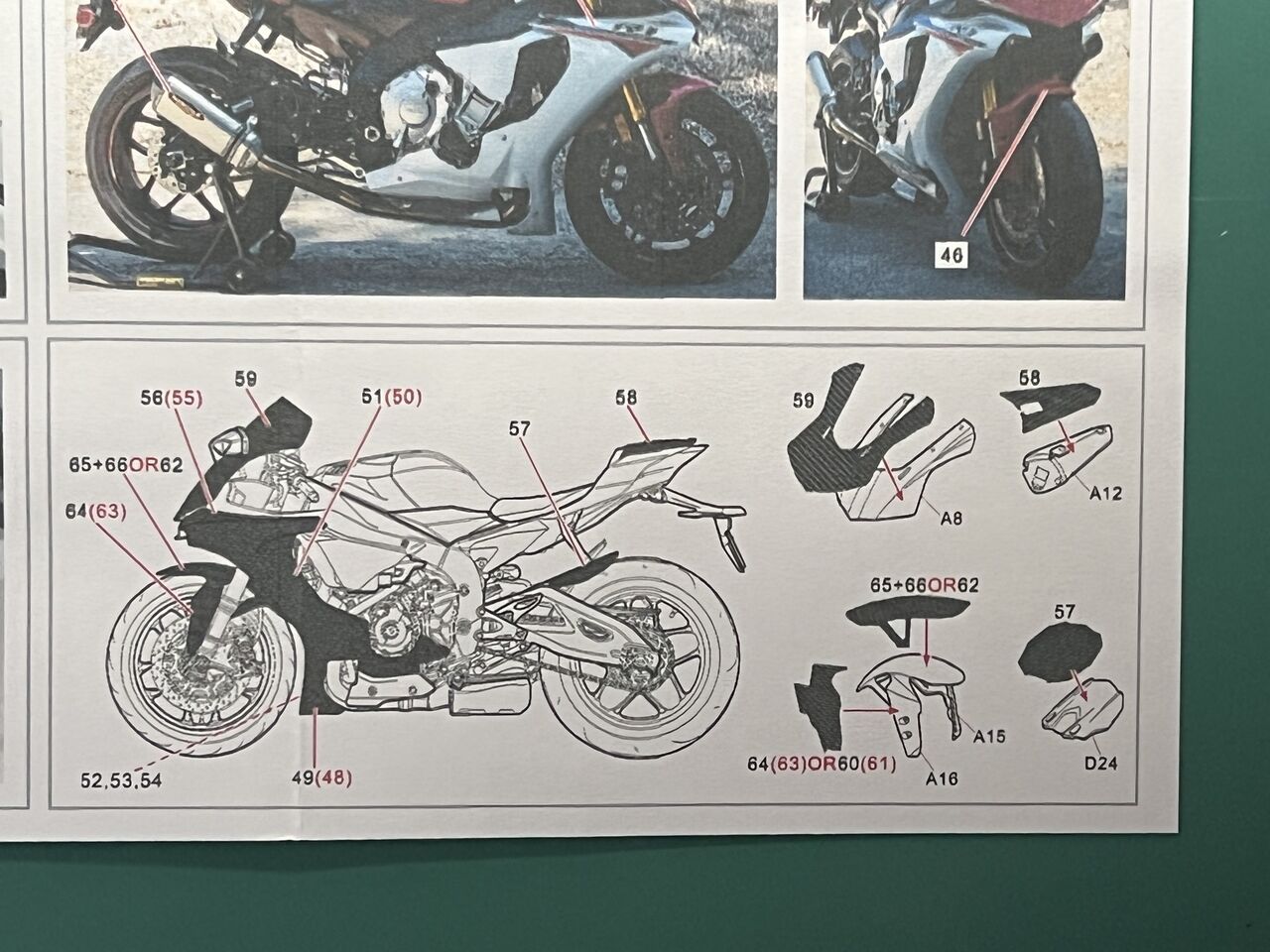

説明書。実際はカーボンだけでなく各カラーリング用にデカールが入ってます。
カーボンはこれだけ・・・ちょっともったいない感じです・・・・・

ほぼ、説明書の順番でいきましょう・・・

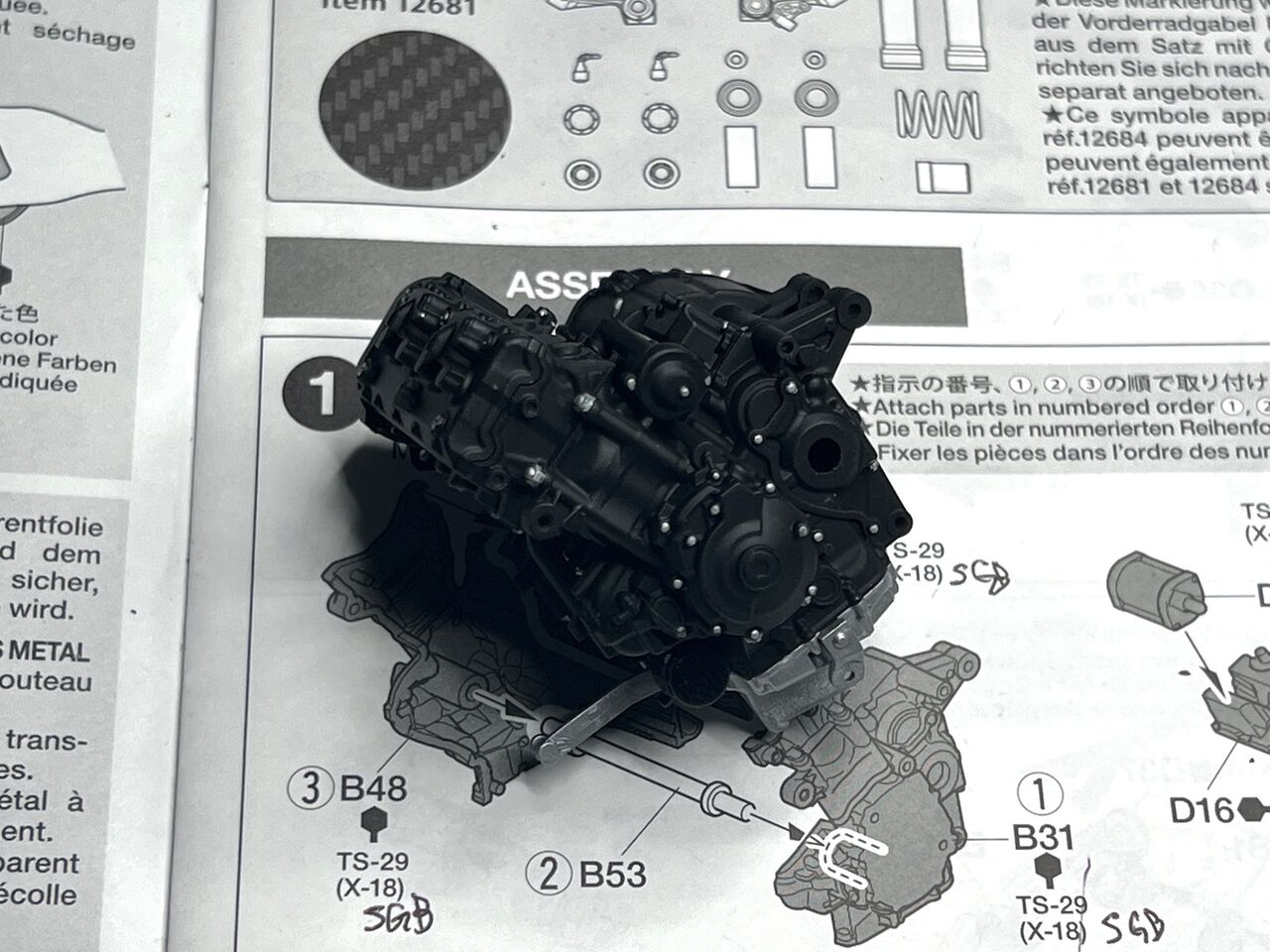

エンジンです。

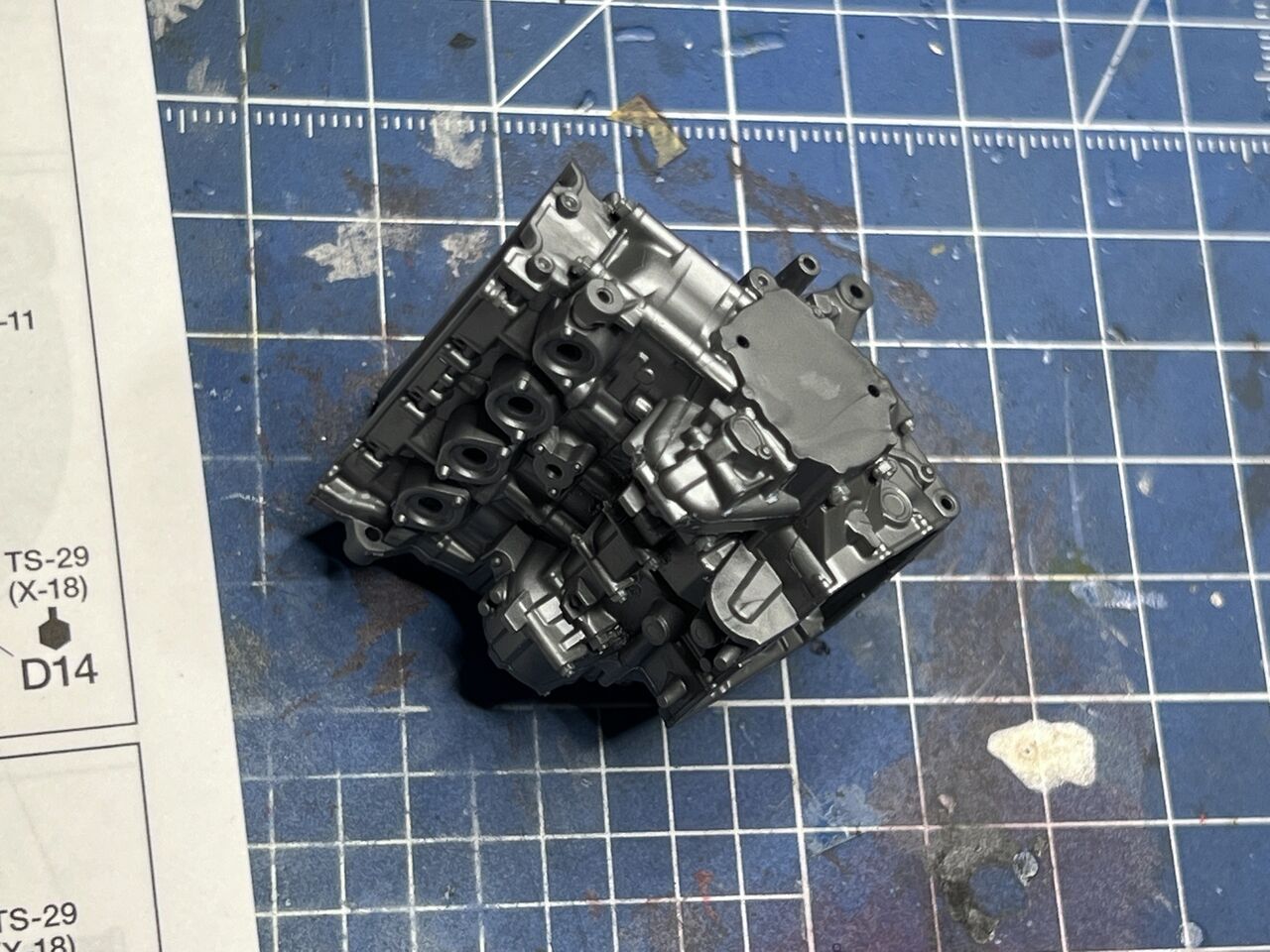

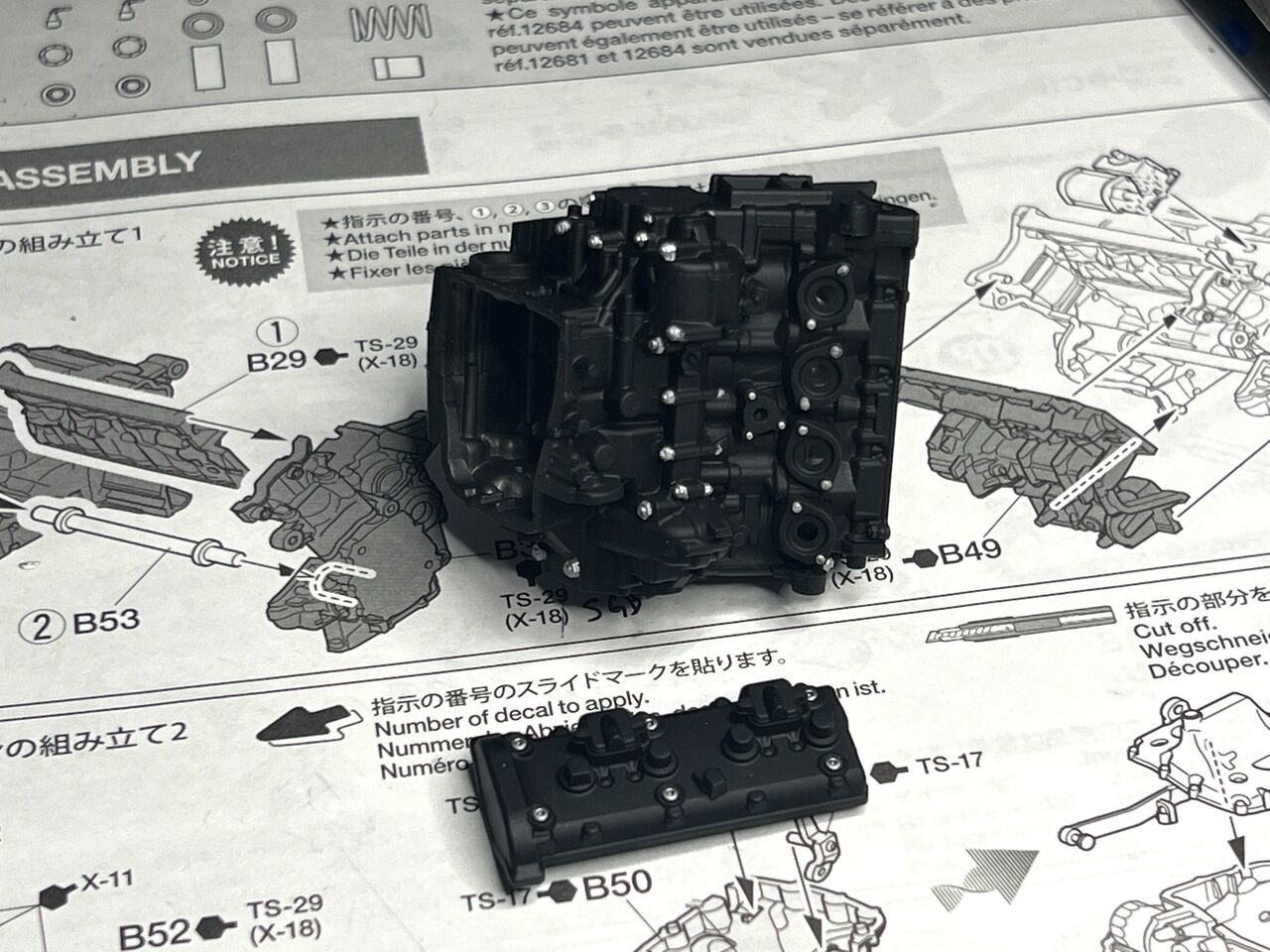

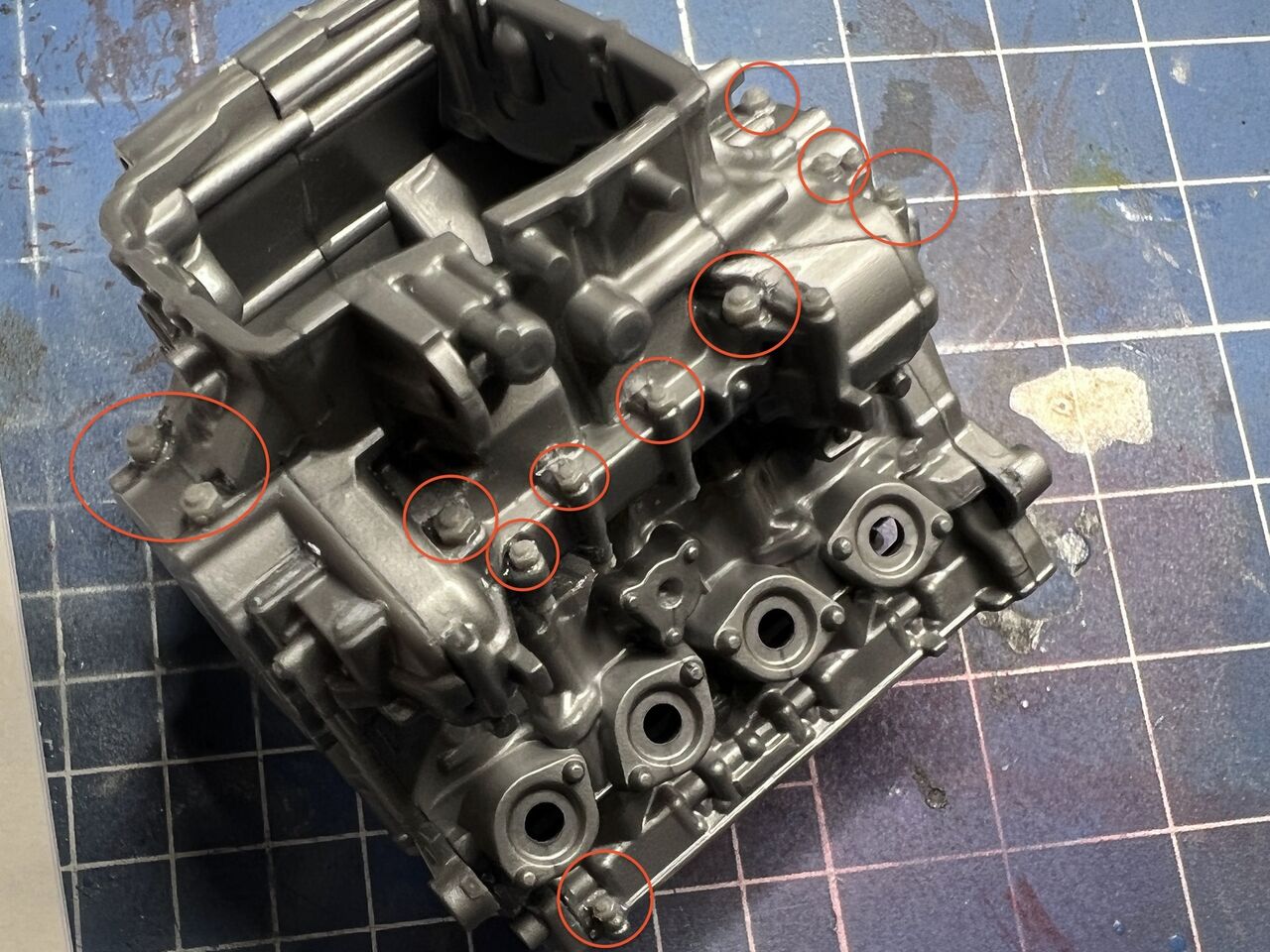

本体。接着して省略されたボルトを置き換えます。

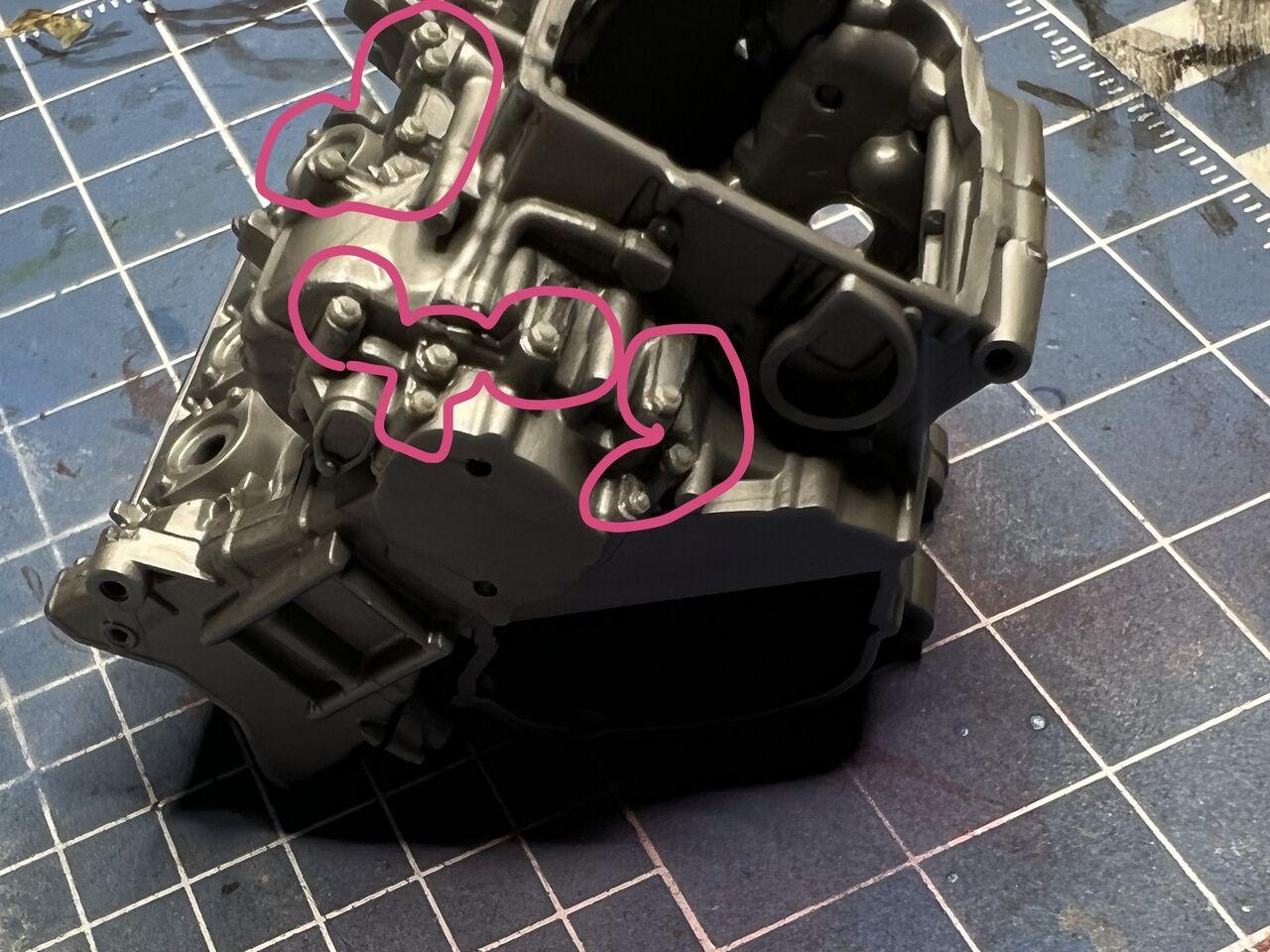

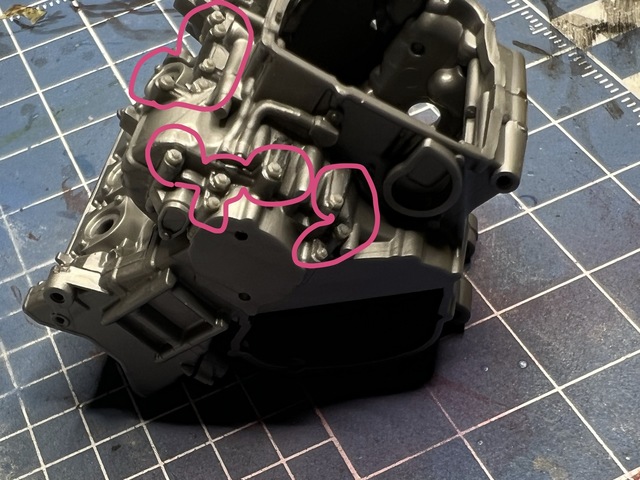

こんなところや・・・
こんなところを置き換えました。ウェーブの角ナットです。実車は六角だったりいろいろですが「雰囲気」重視でことで・・・

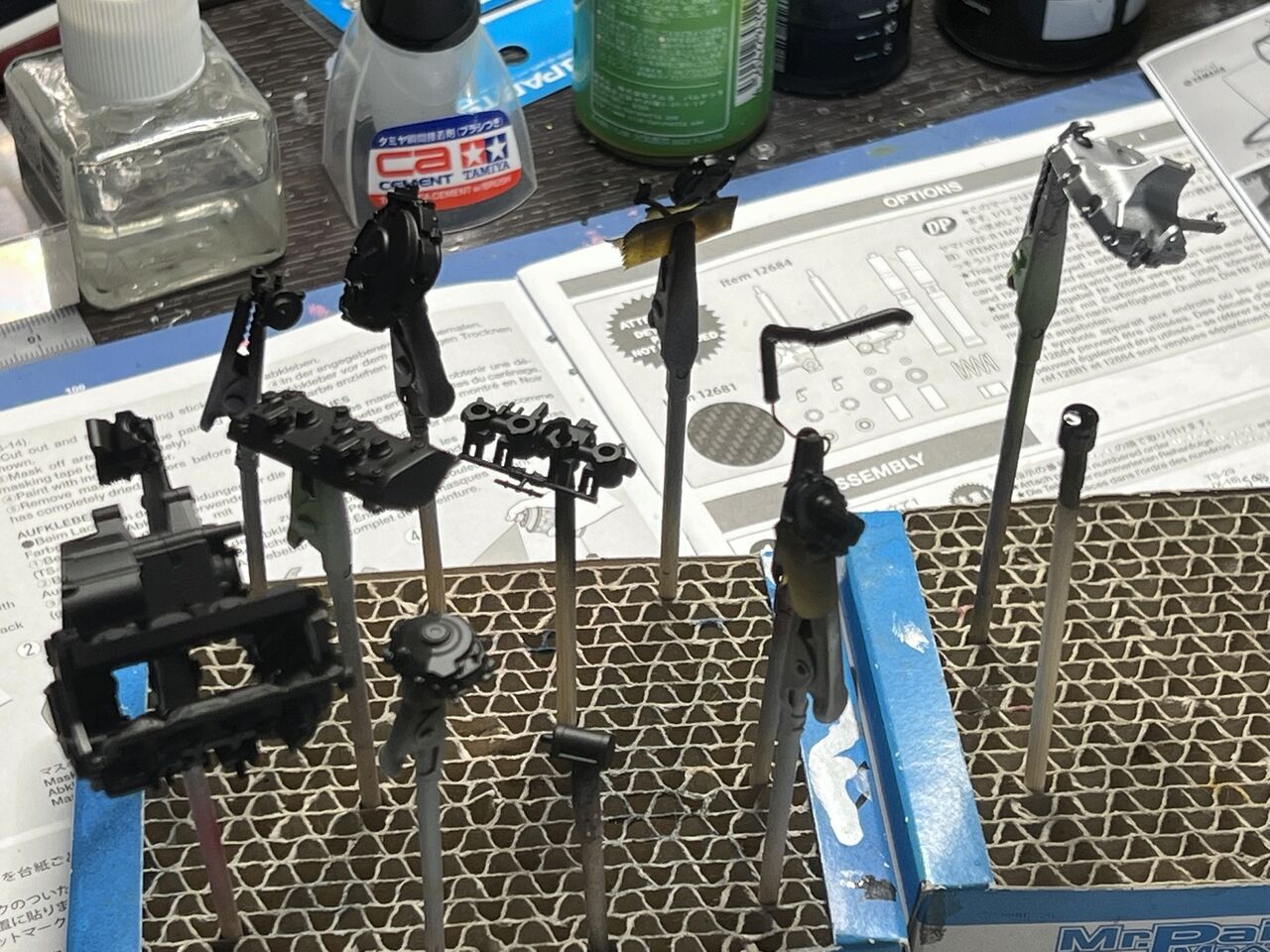

そのほかエンジンパーツを塗ります。ほんとんどセミグロスブラック。オイルフィルターだけグロスブラック。オイルパンはフラットアルミ。

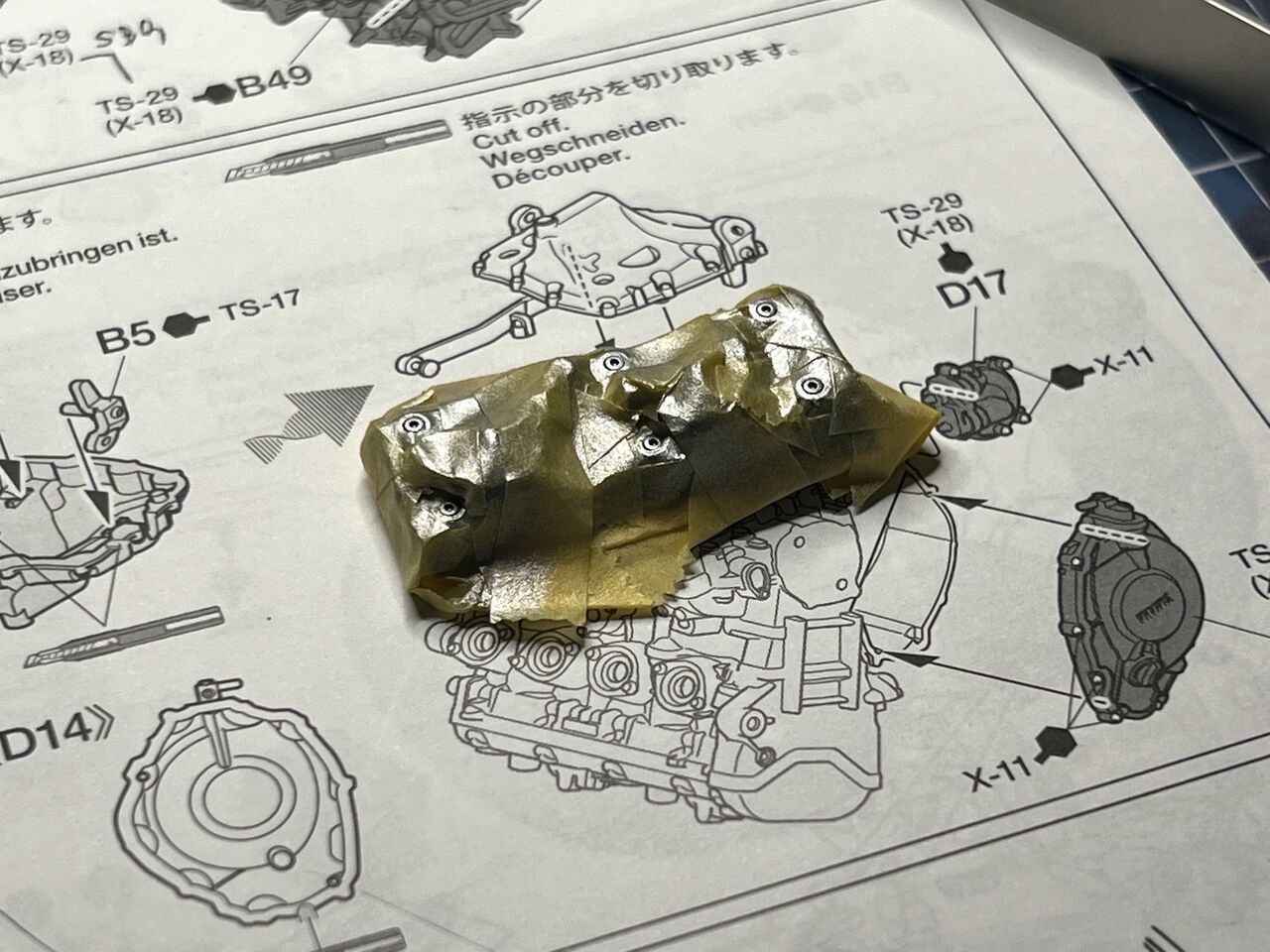

エンジンヘッドにはシルバーで塗るピンヘッドがあったのでマスキングをして塗ります。
それいがいのピンやナット類はシルバーで筆塗り。

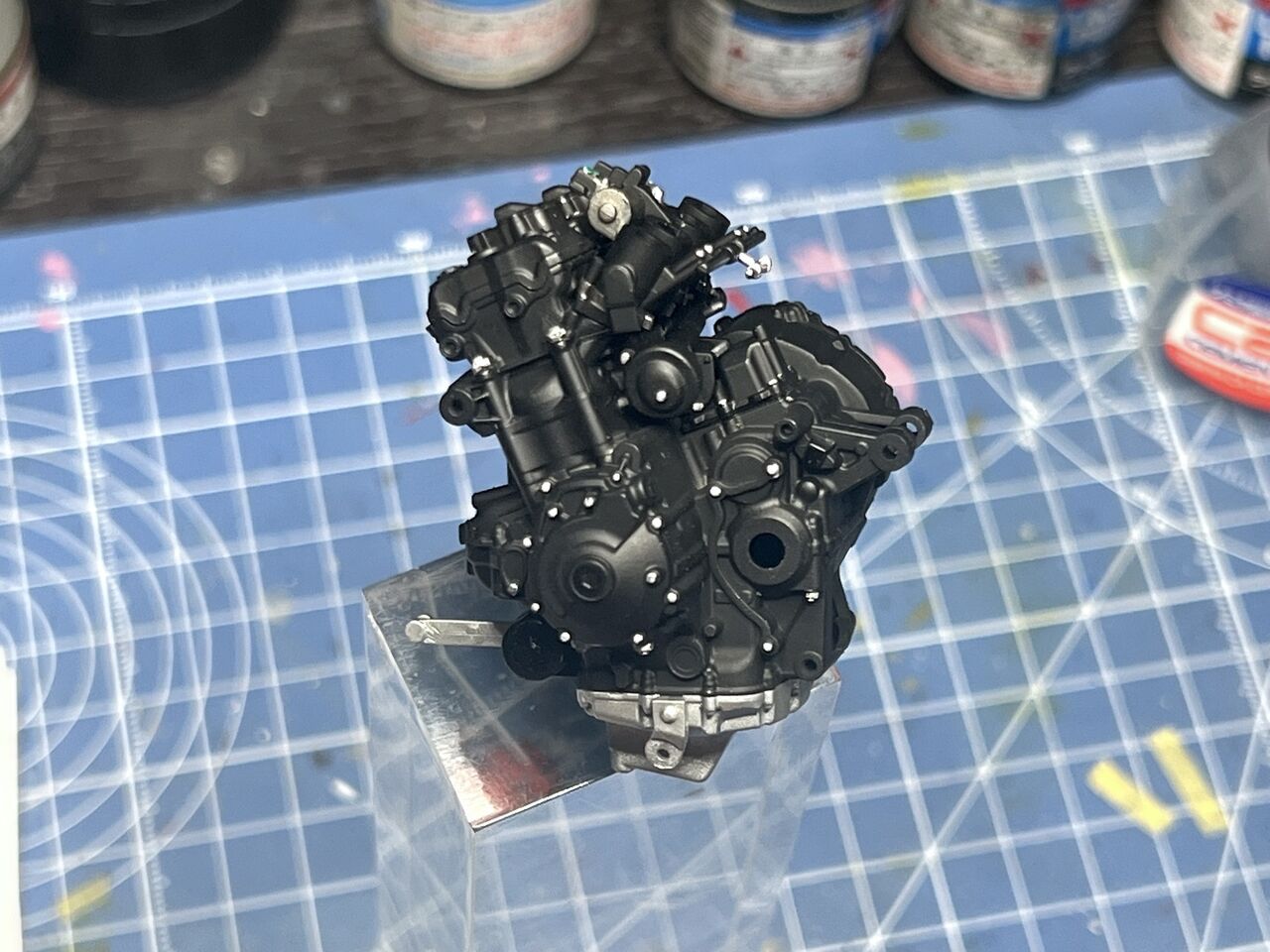

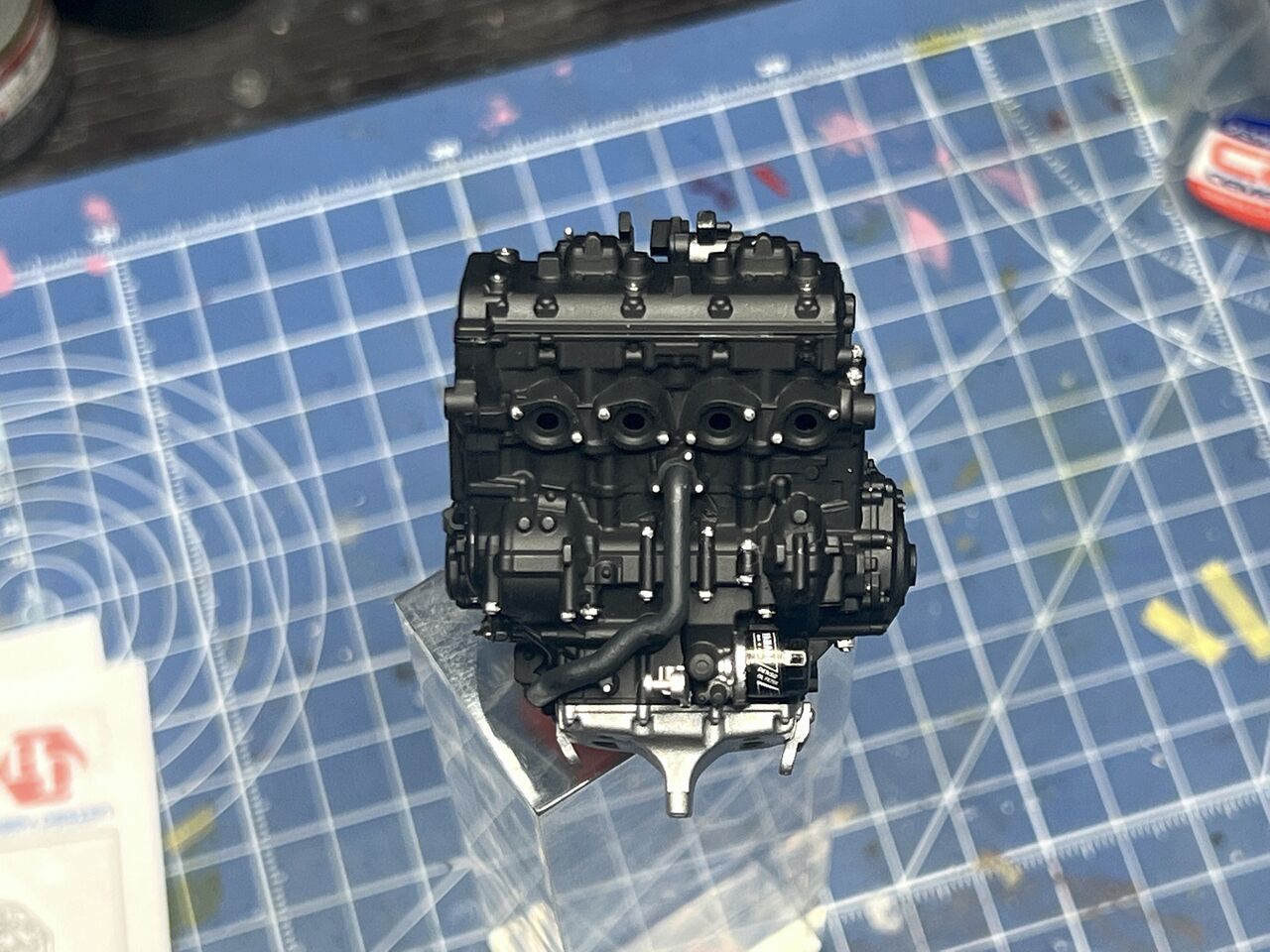

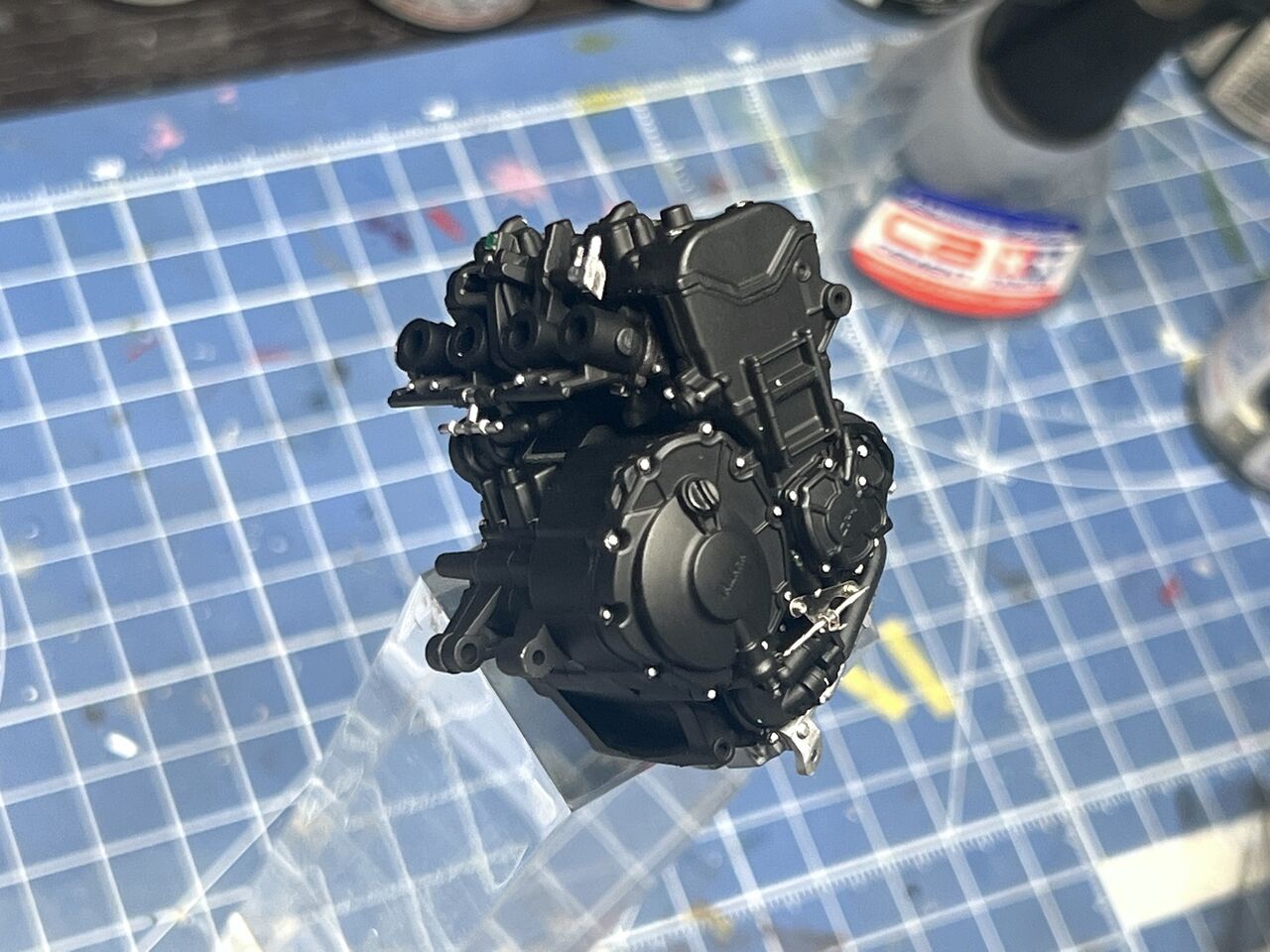

実車の雰囲気はでますね・・・

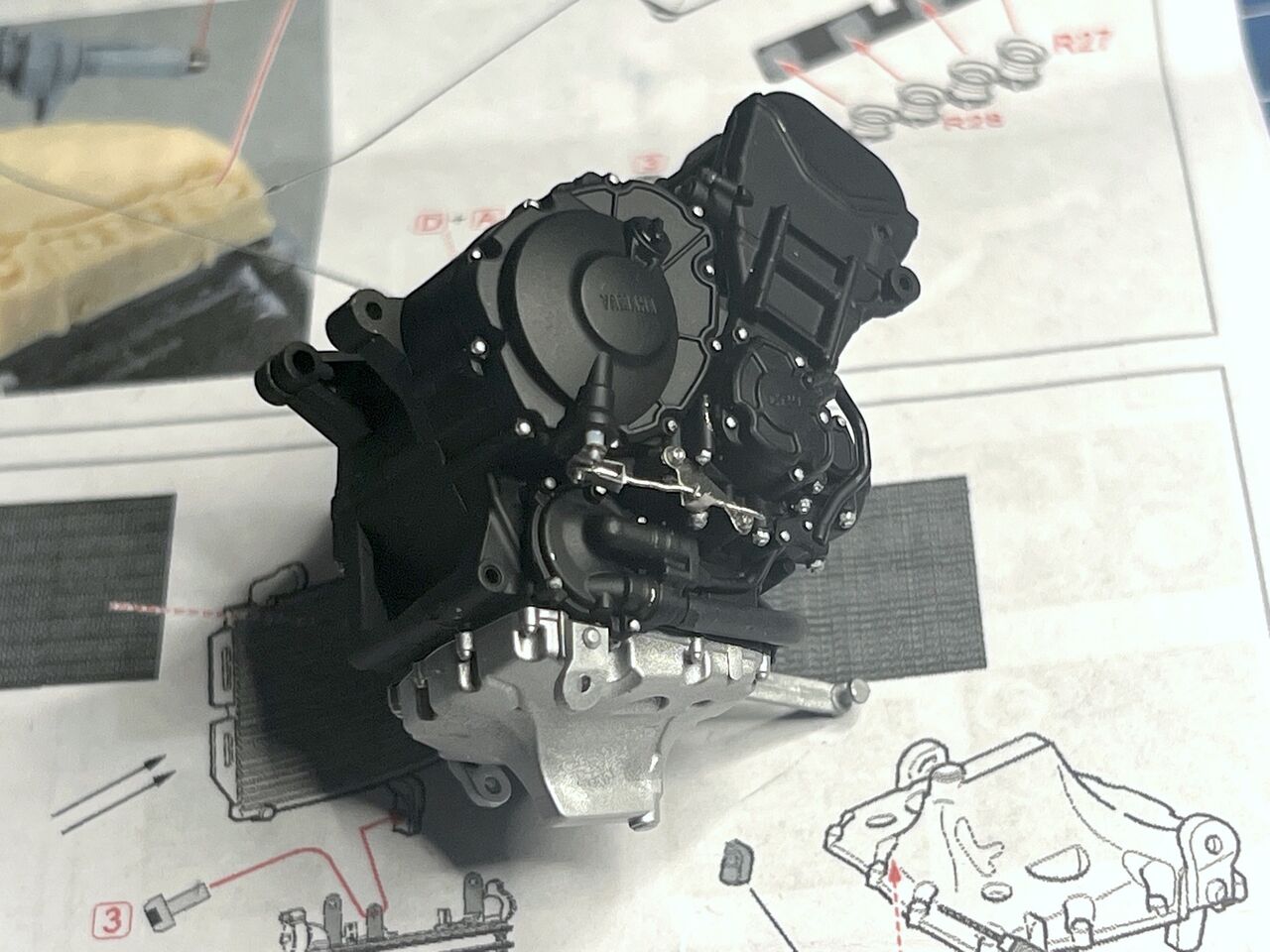

ディテールアップパーツにクラッチ部分があったので置き換えます
クラッチステーとワイヤーストッパー部。
ここにタミヤの細チューブをつける予定です。
キャブのぶぶんも写真から可能な範囲で塗り分けしました。
排気側。中央のパイプも鋳物っぽいディテールに。オイルフィルターカバーにはデカール。細かい・・・

あっと言う間にエンジンでした。 次回、フレームです。

スタンドをつくってしまいます

レジンは脱脂してサフ→グロスブラックのあと・・・

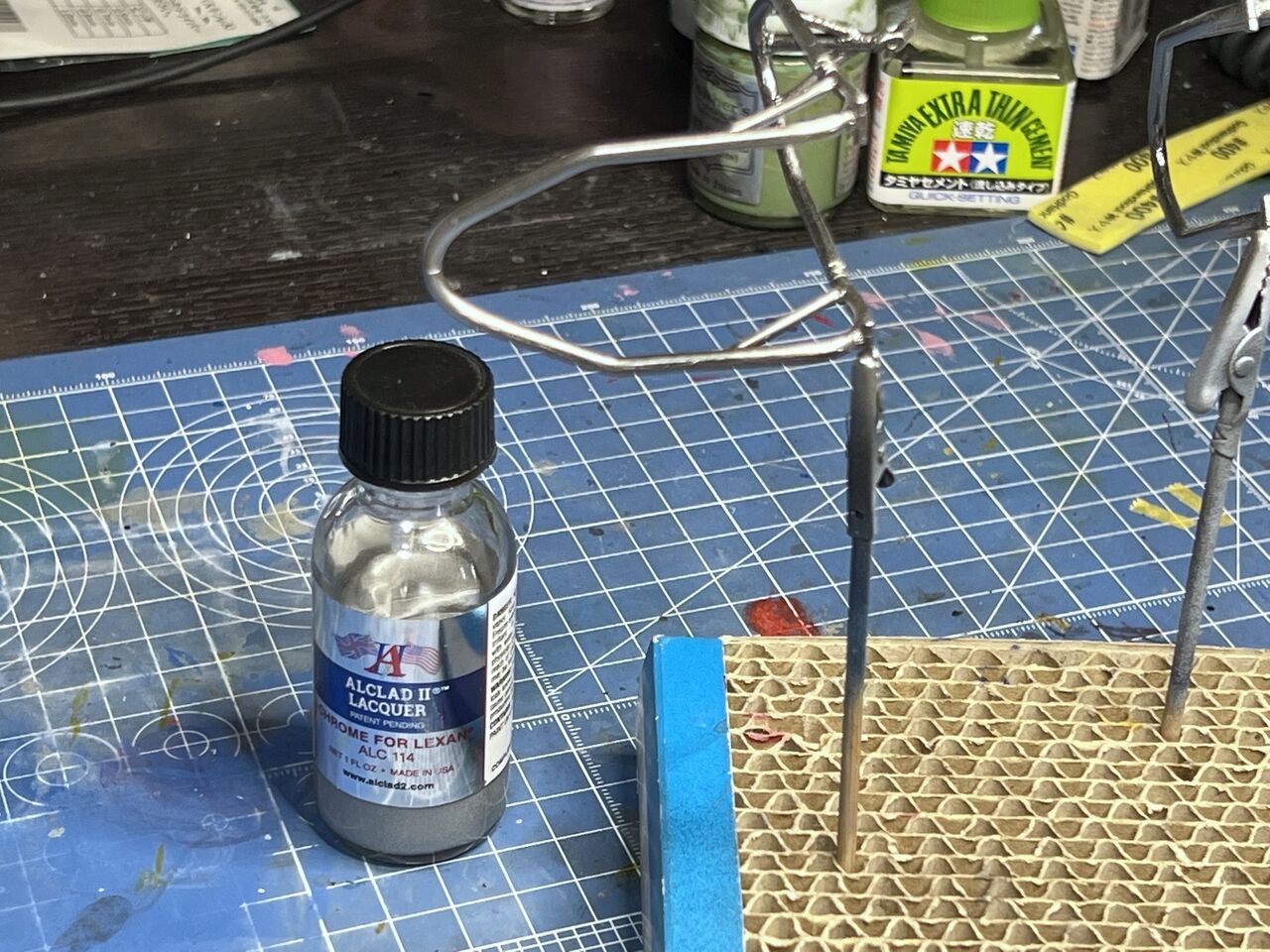

クロームっぽく・・・メッキみたいですね。アルクラッドの塗料は使いやすくて助かります。

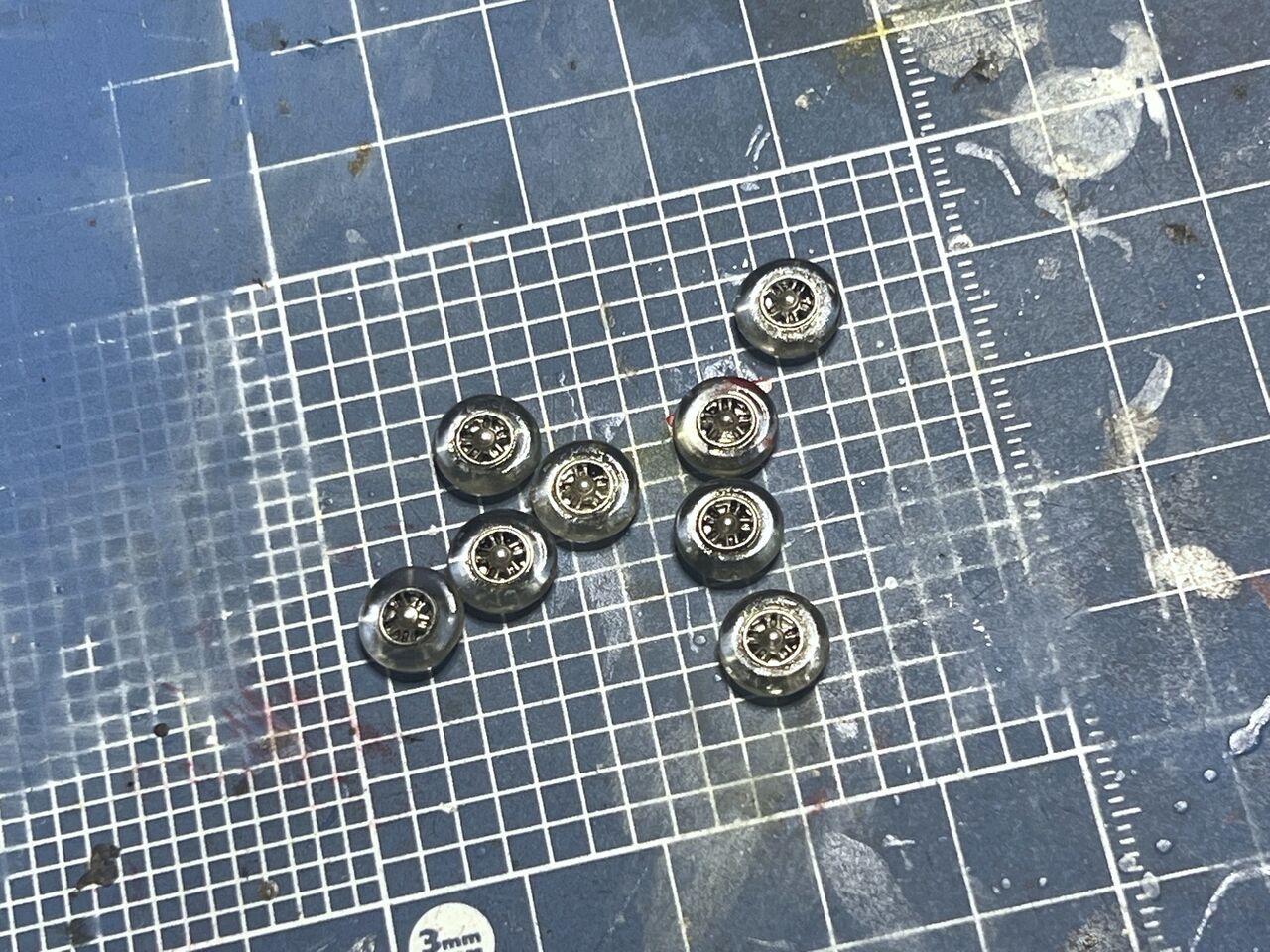

クリアーレジンのタイヤは透明な感じを生かしたままにしましょう。
クリアーでコーティングした後マスキングをして・・

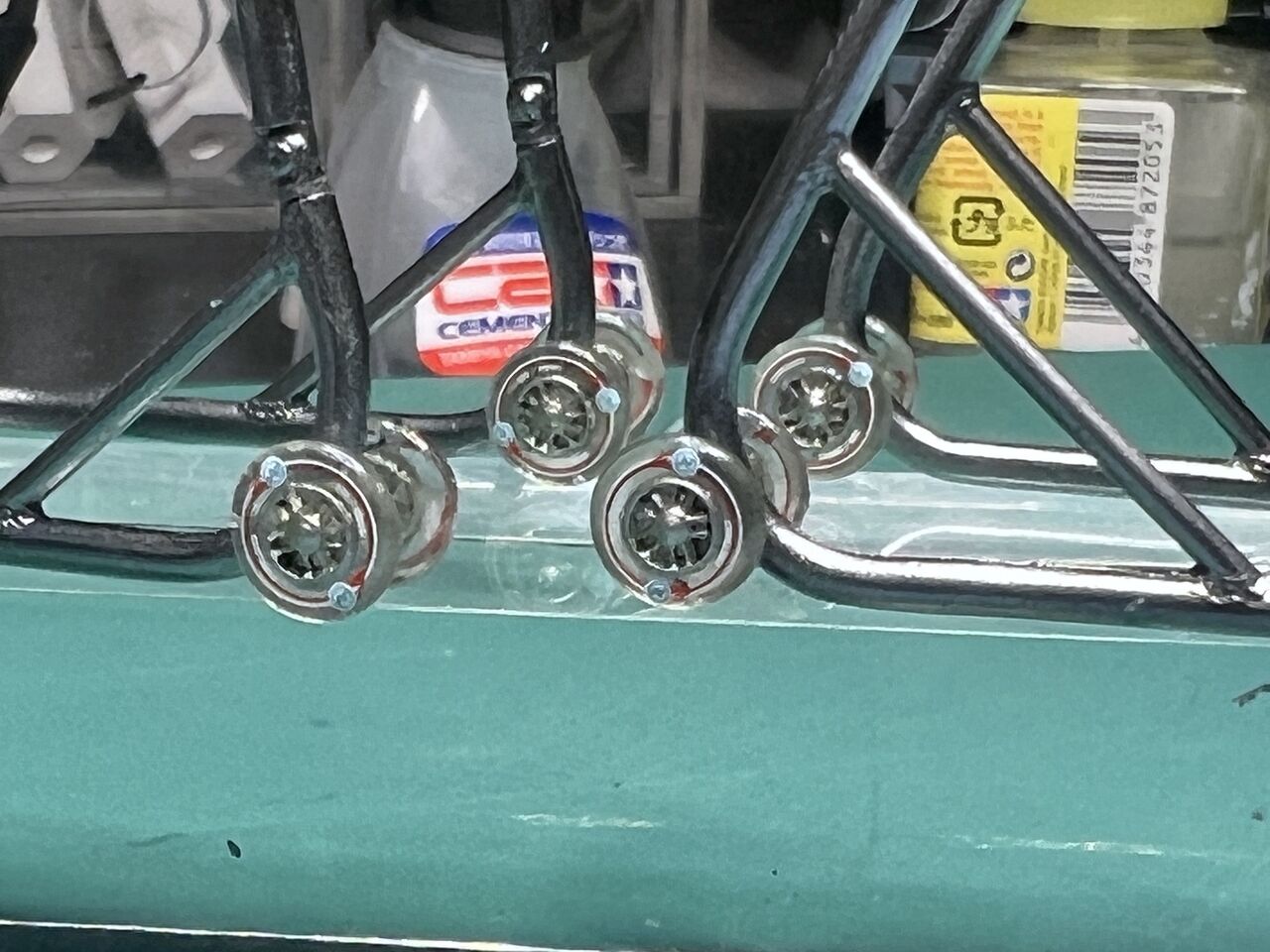

ホイール部はチタンシルバーに。
デカールをはります。

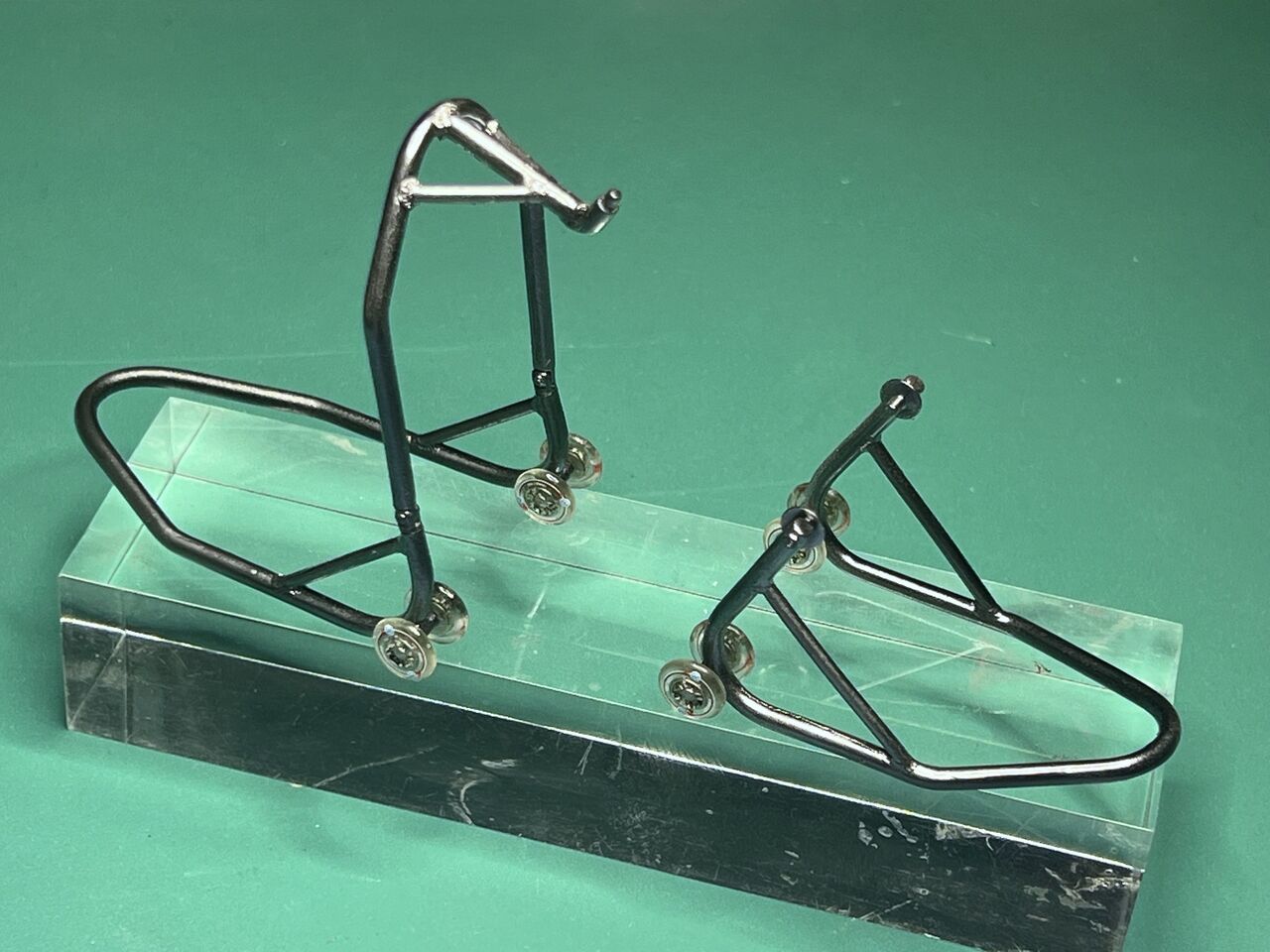

完成。
なかなかよろしくないですか? 他の方の作品でも、スタンド(小物)きちんと作ってあると妙に「きちんと」作ってると感じます。

少しだけフレームへ。
接着します。

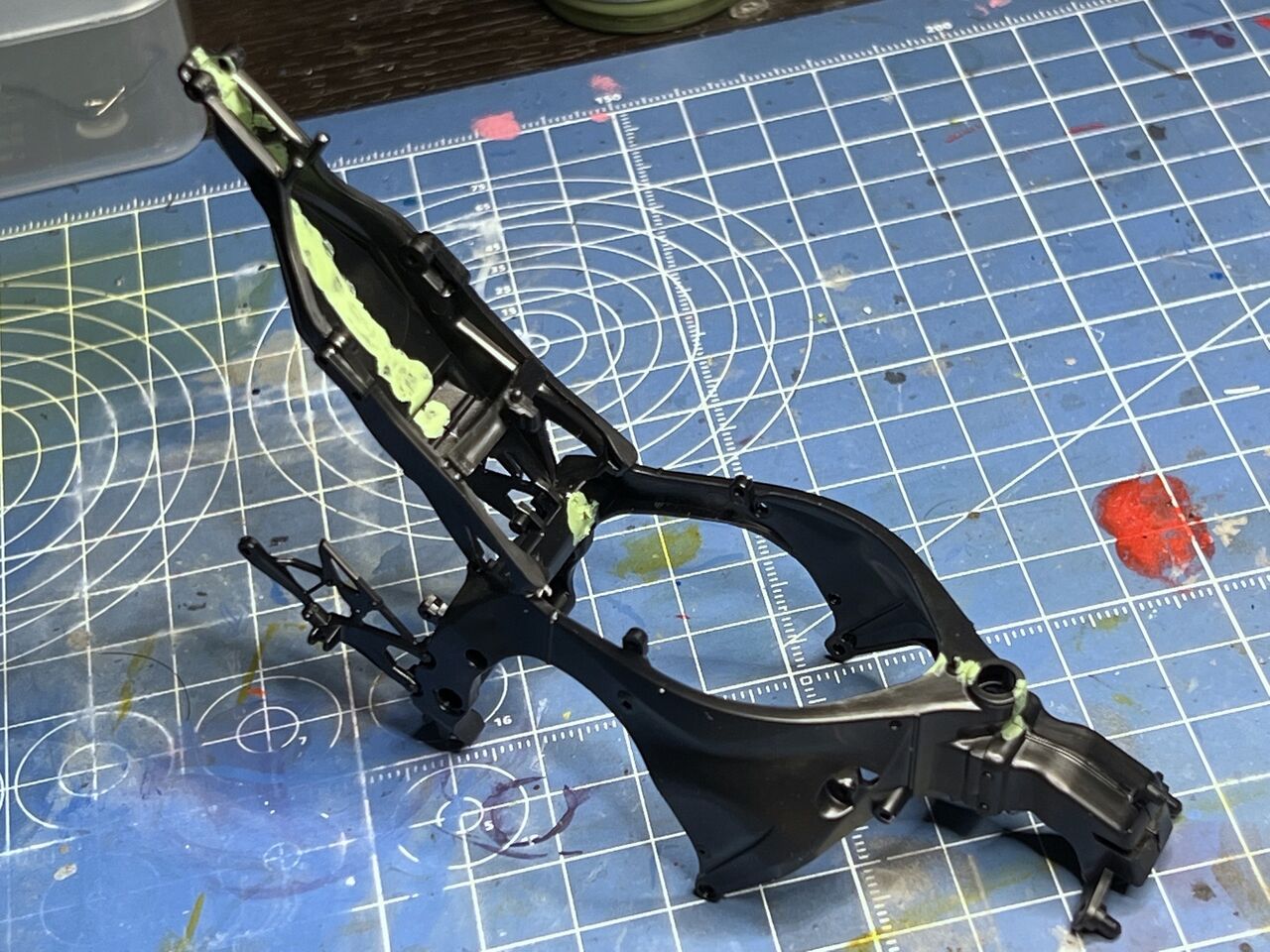

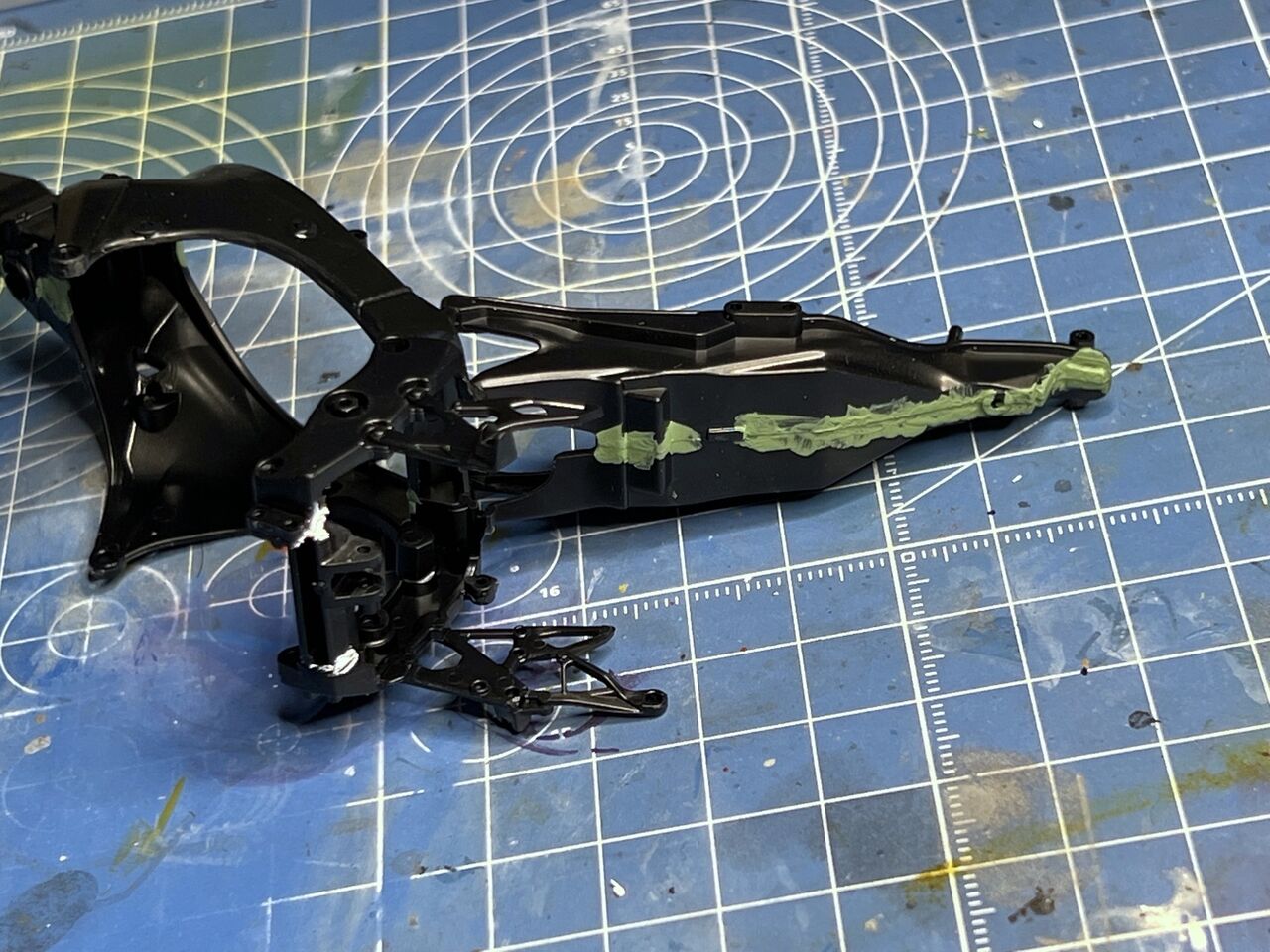

目立ちそうな所だけパテで埋めます。
リアの電装関係の入るボックス部分も機器が入るので接着面を埋めておきます。(ほとんど見えないのですが・・・)

実車をよくよく見るとちょっと梨地っぽいかんじがしますので荒いサフを吹きます

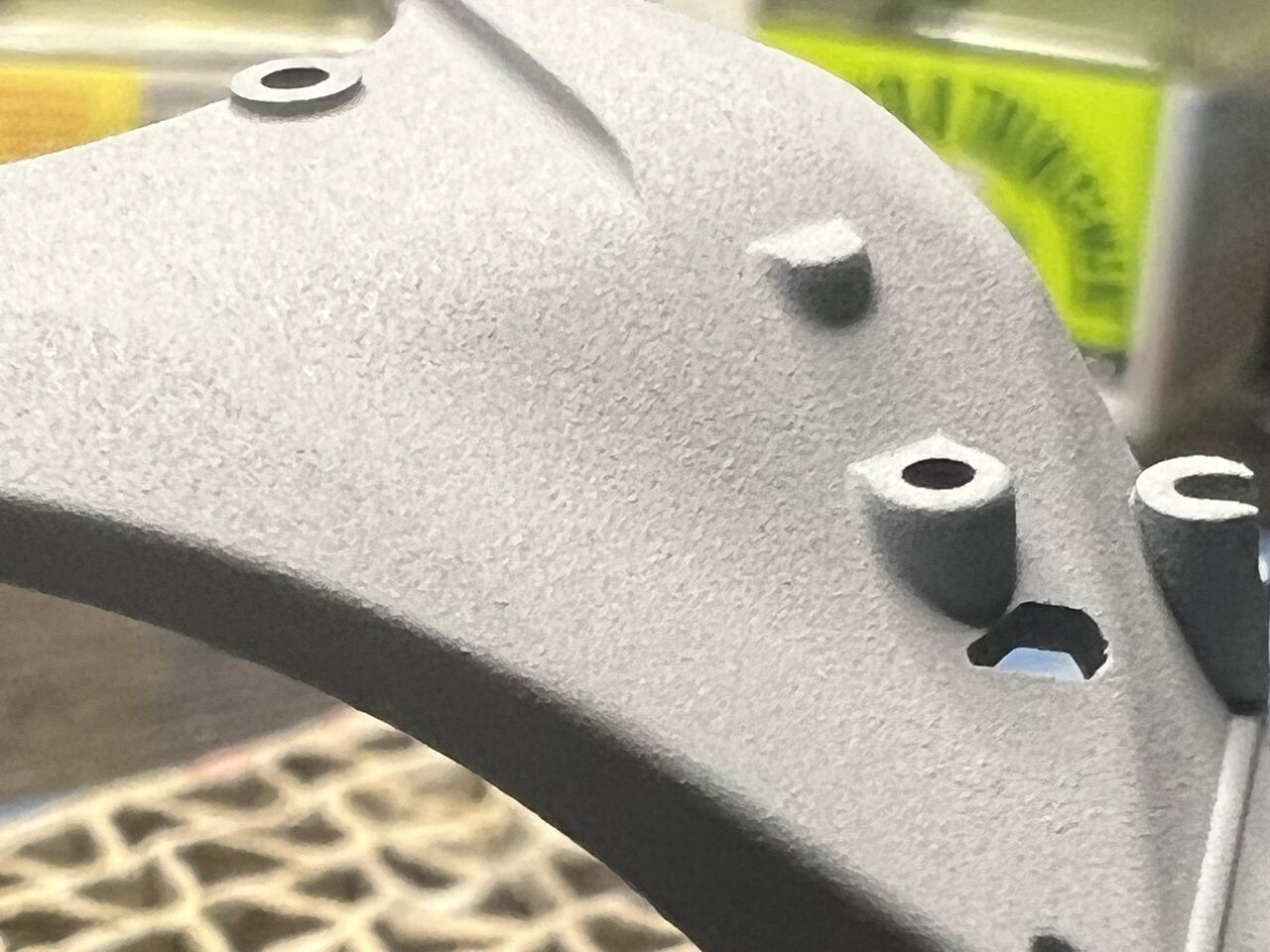

サフ500番の吹きっぱなしです。拡大写真。アルミの鋳造品な質感が出てよろしいです。

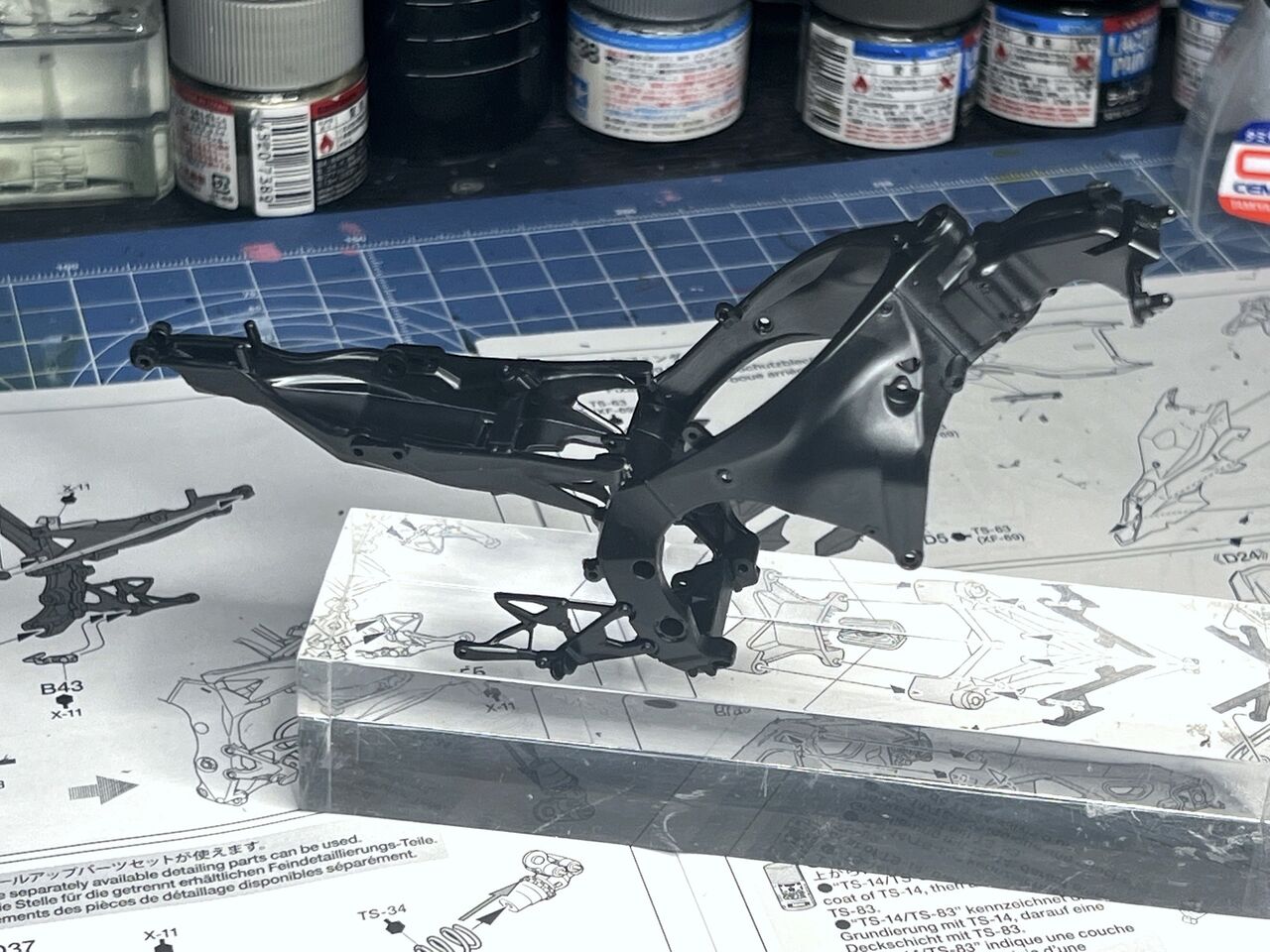

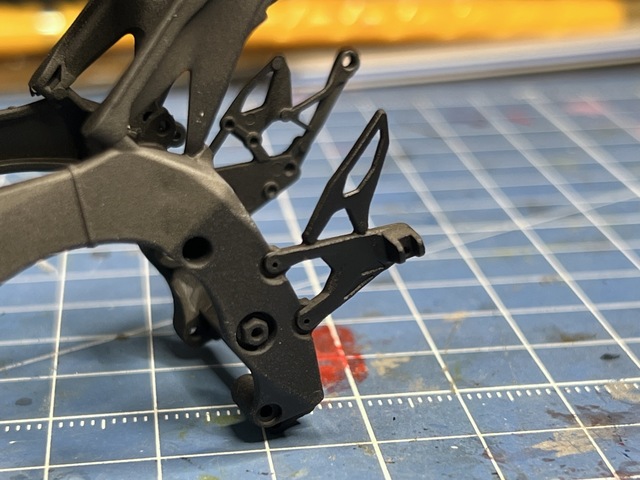

実際に黒を塗ると多少落ち着きます。このくらいで良い感じです。ステッププレートは鋳造品ではないので1000番まで磨いておきます。違う材料感が出るようにしてみました。言われればわかるくらいにはなってます・・・・

次回はフレームのつづきです

フレームがつづきます

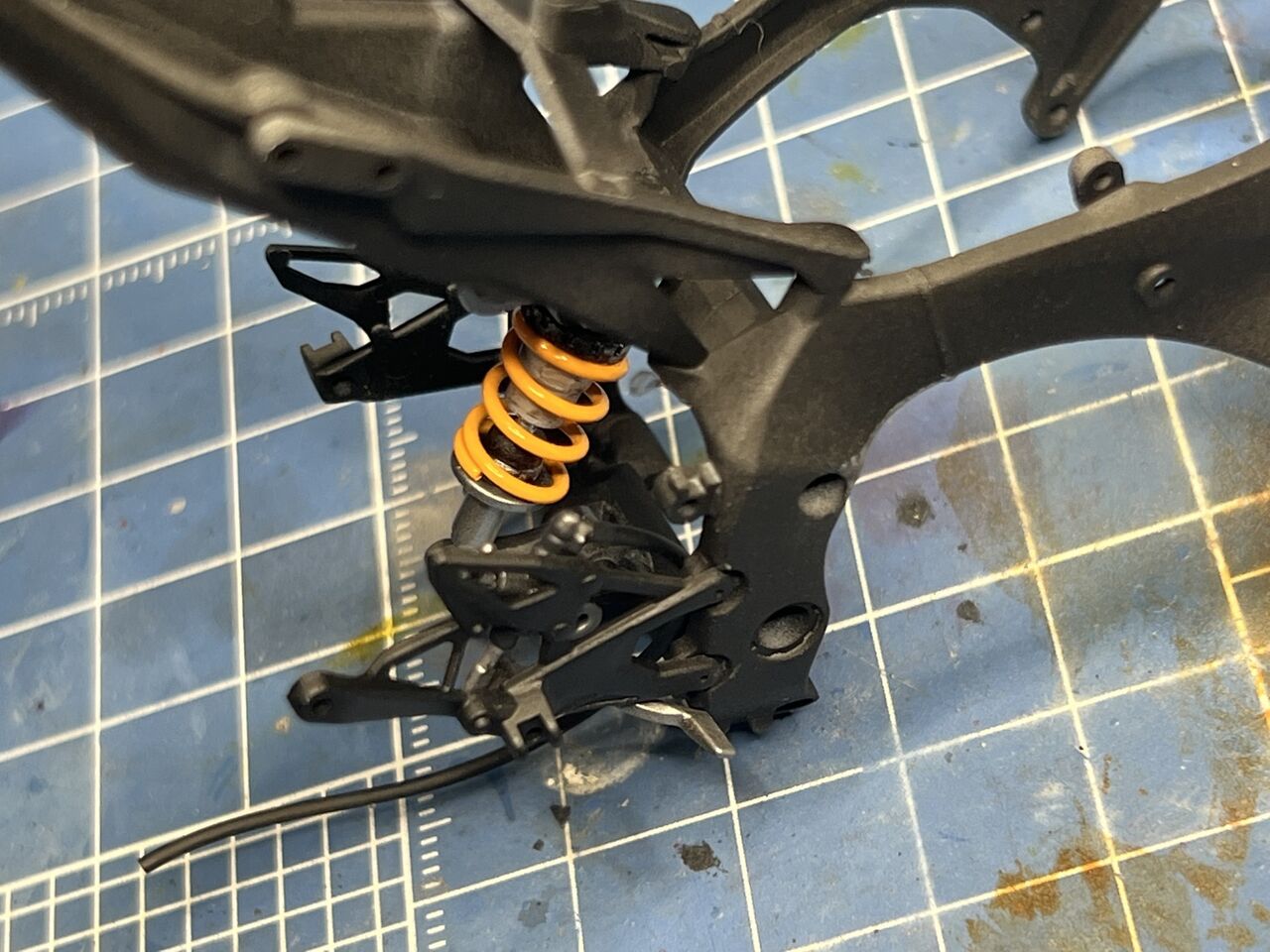

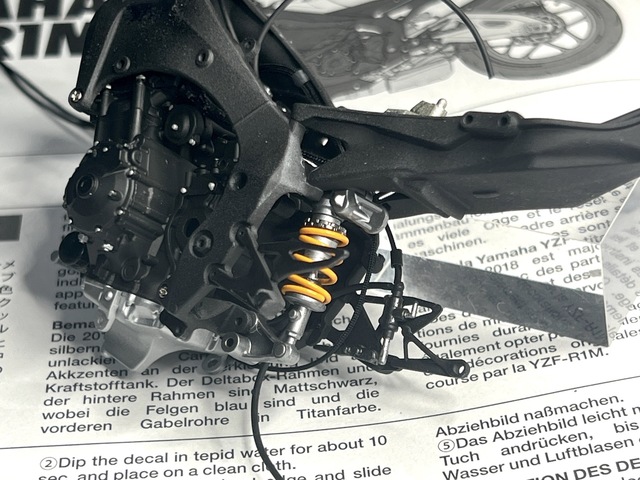

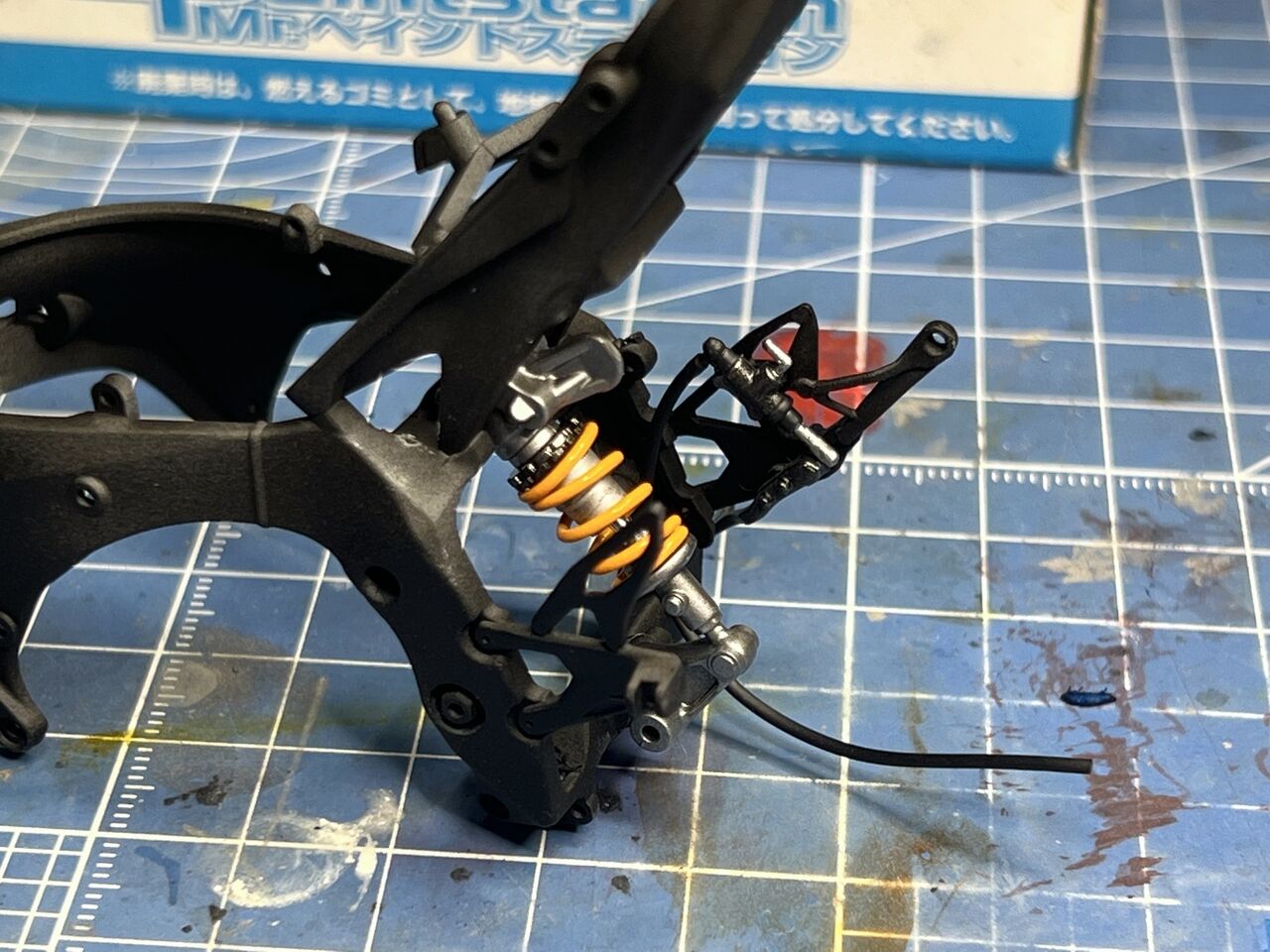

サスペンションの装着
ステップの裏にブレーキ用のステップなどもつけます。

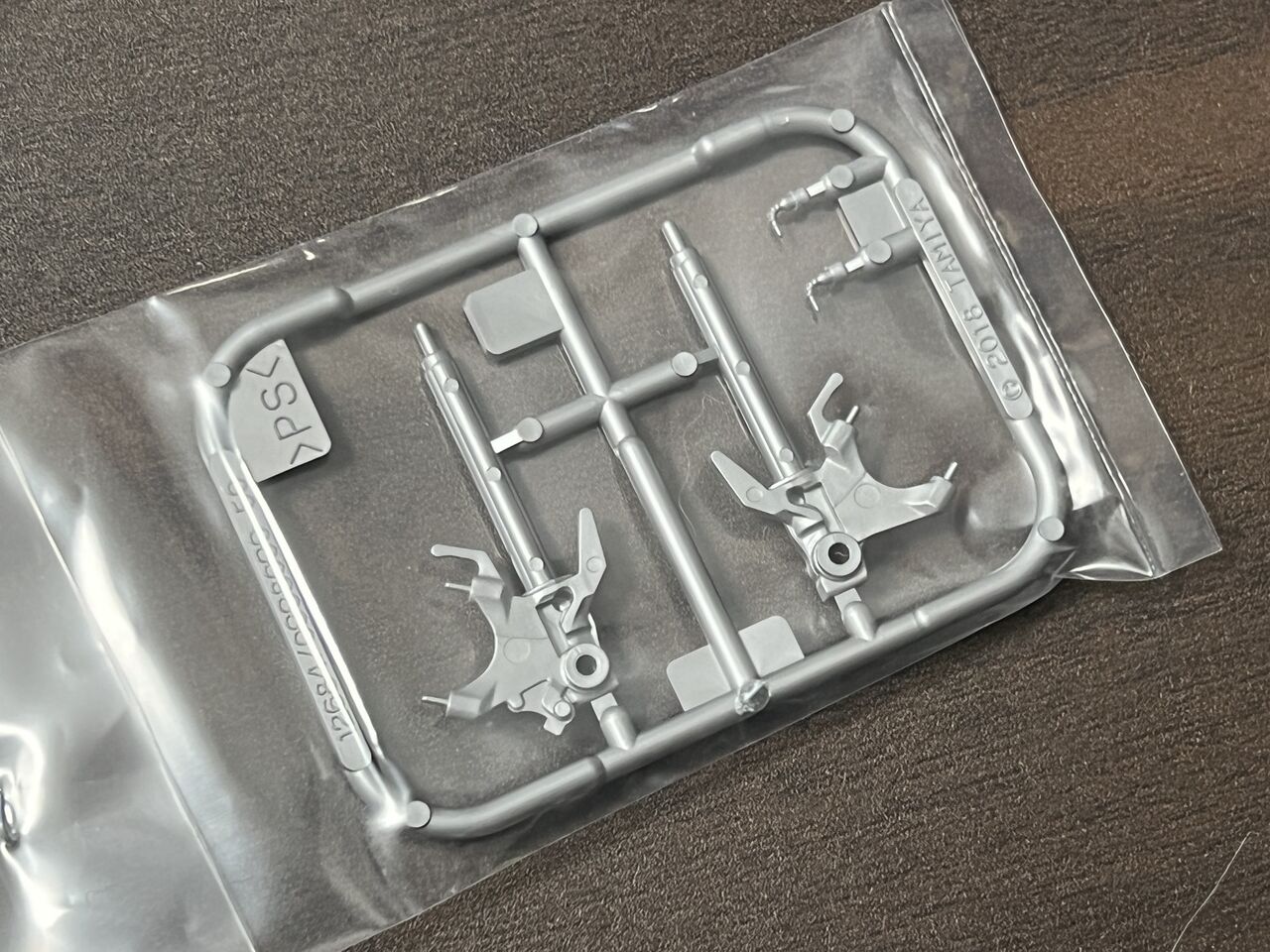

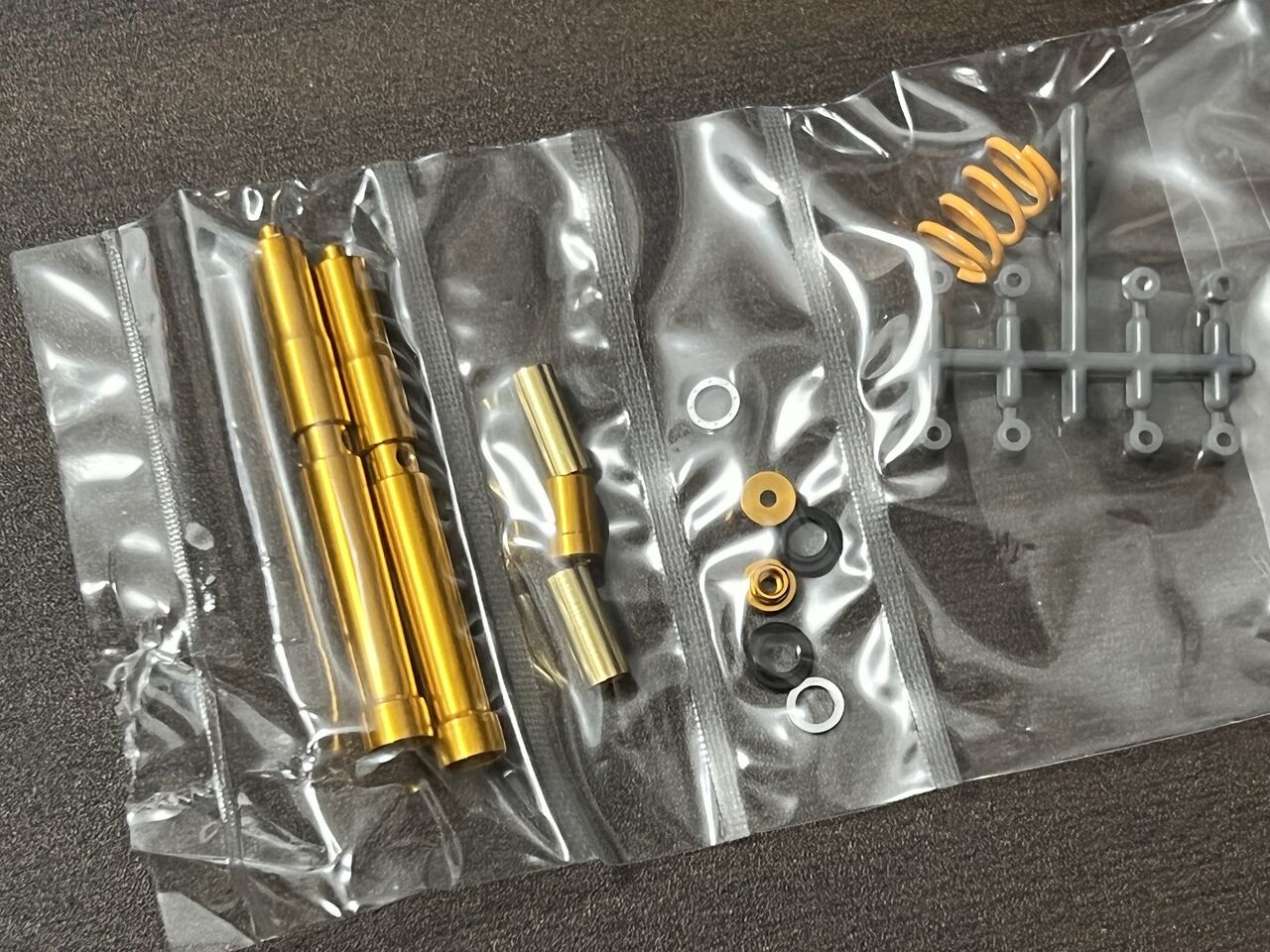

スプリングのイエローはタミヤ製ディテールアップパーツに塗装済みパーツがあります。塗らなくていいのは楽ちんですね。

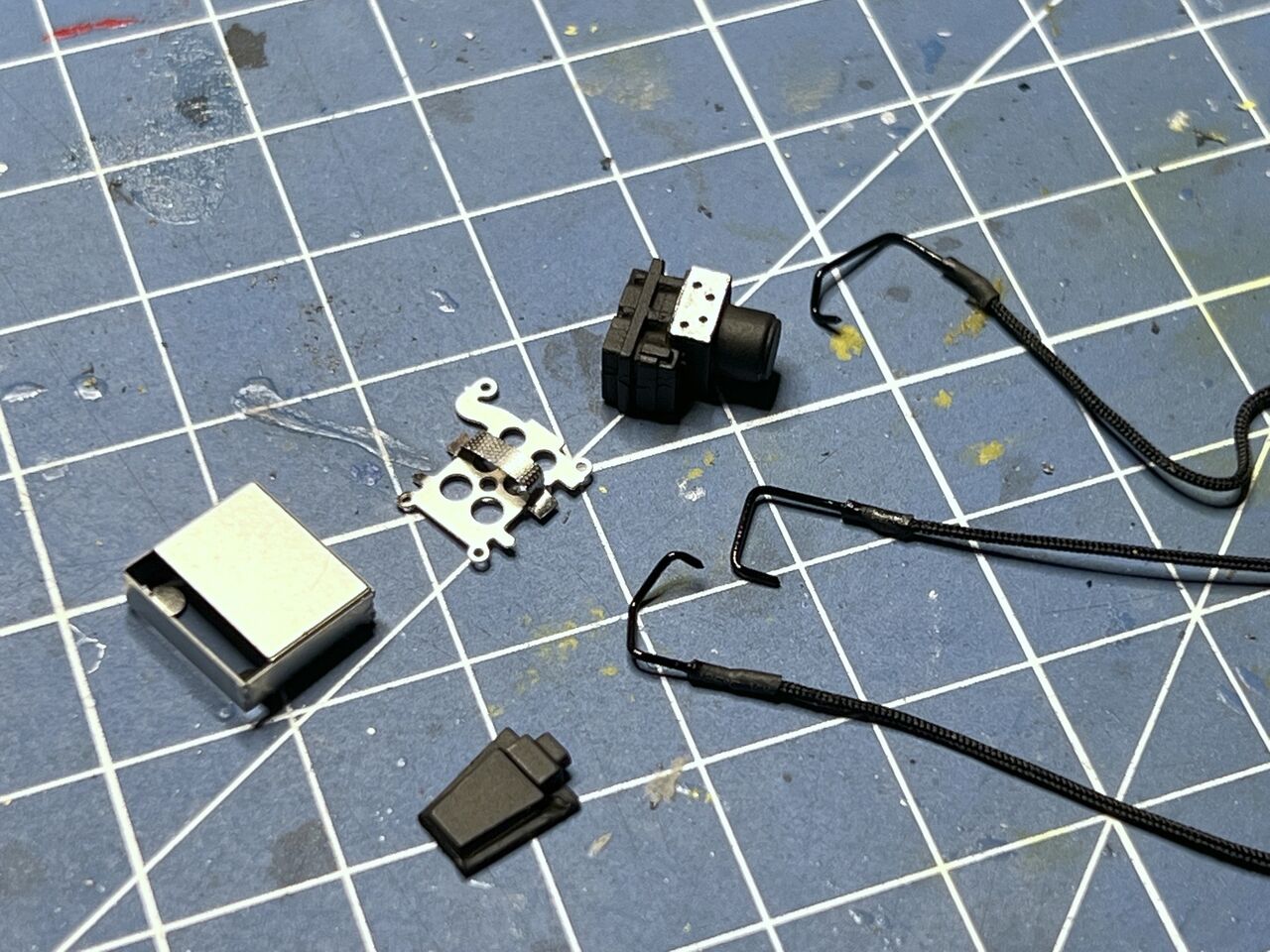

電源周りはディテールキットにありました。

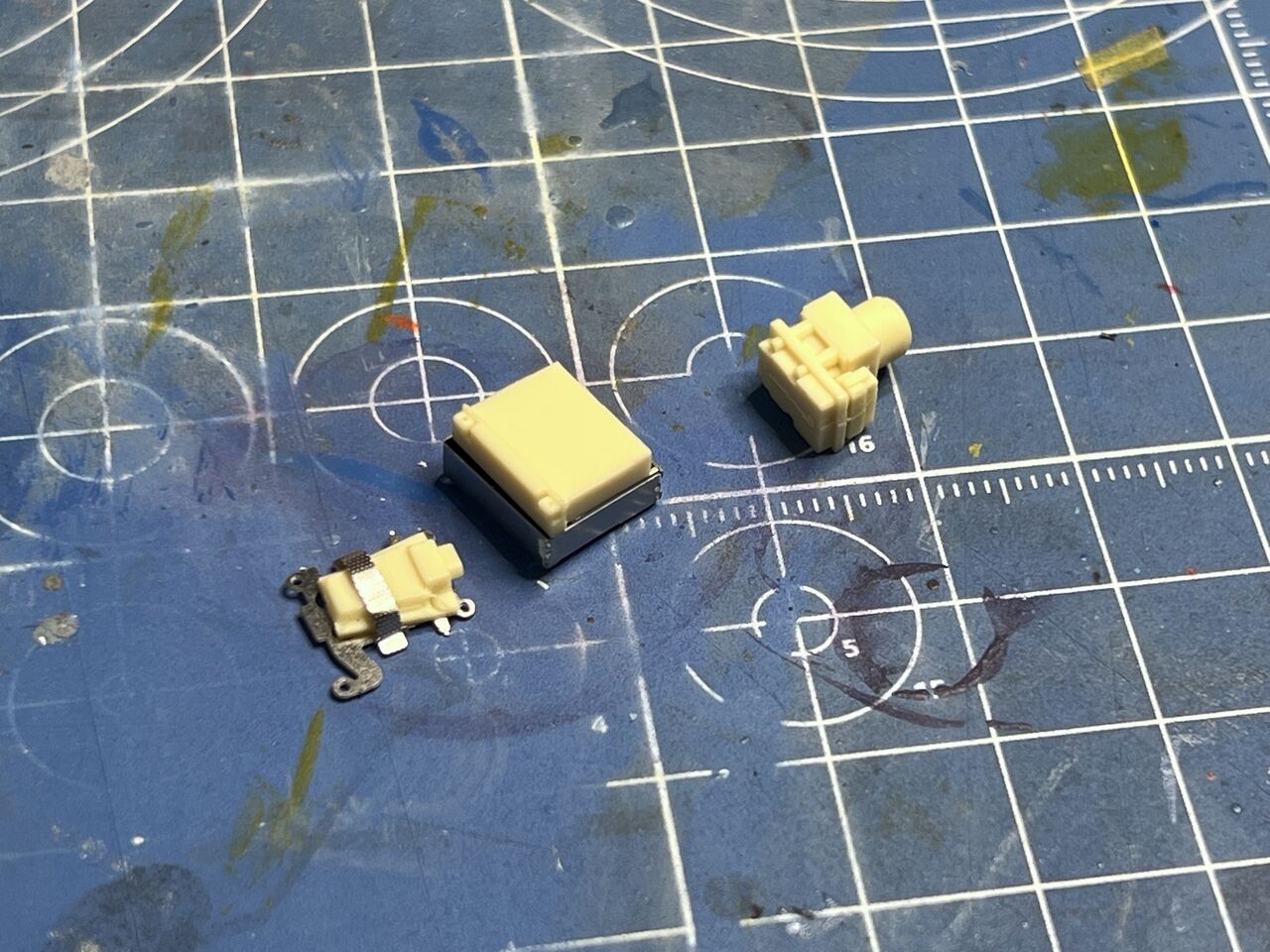

こんな感じのパーツです。

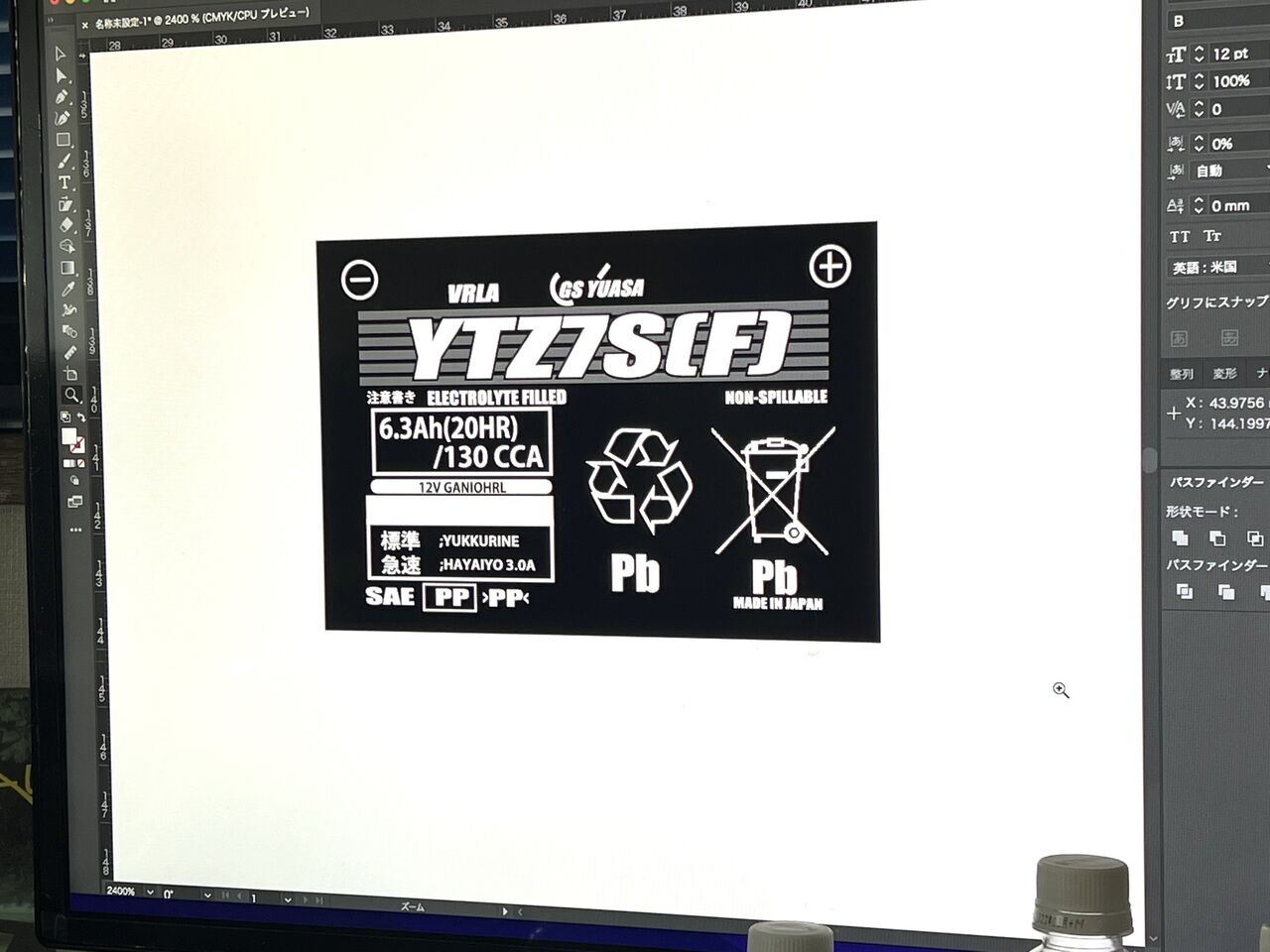

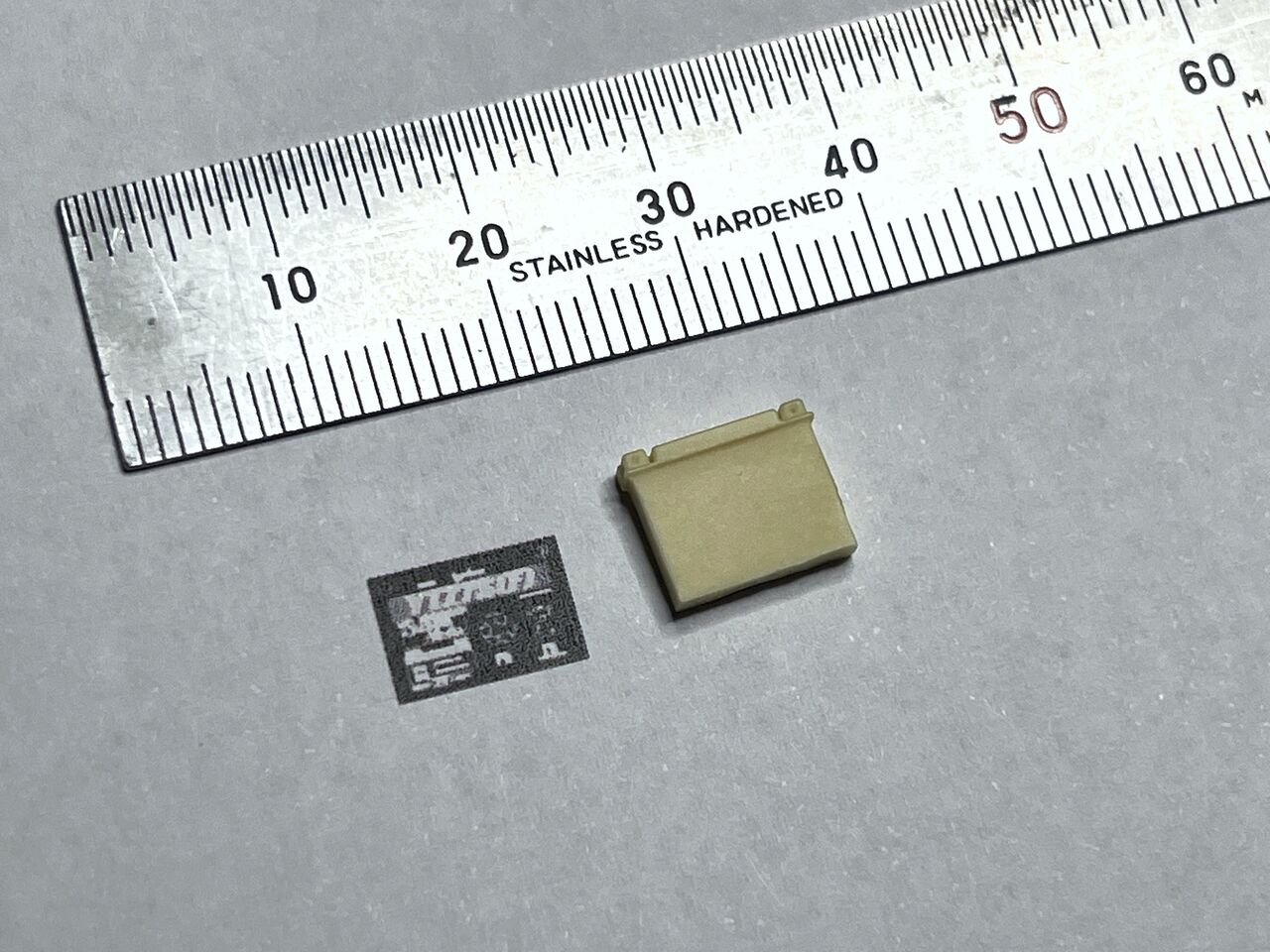

バッテリーが真っ黒では寂しいのでパソコンでこんなの作りました。画面ではおおきいですけど・・・
プリントすればこんなものです。
ほかのパーツもぬります。コードも実車の写真をみながらつくります。

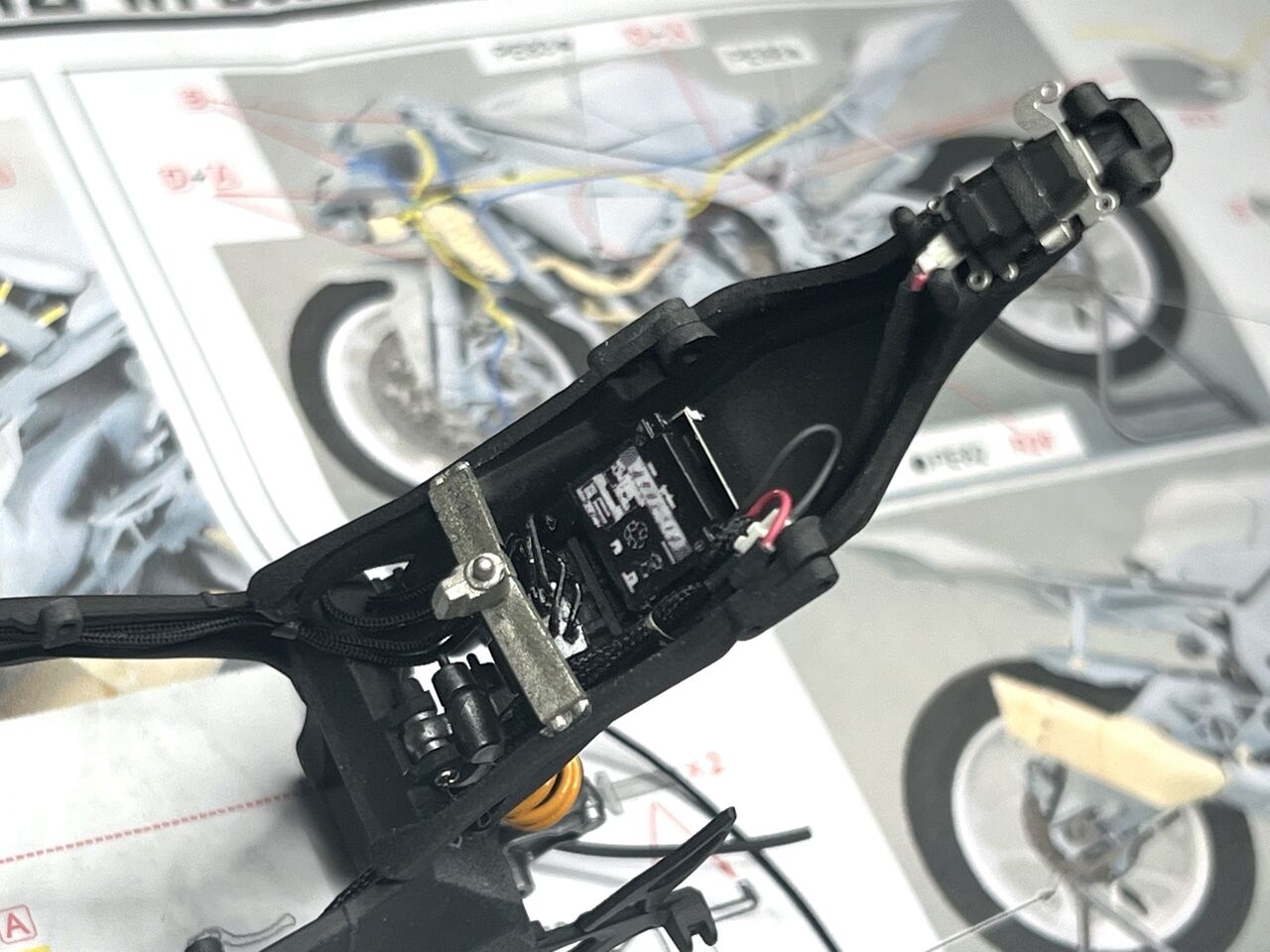

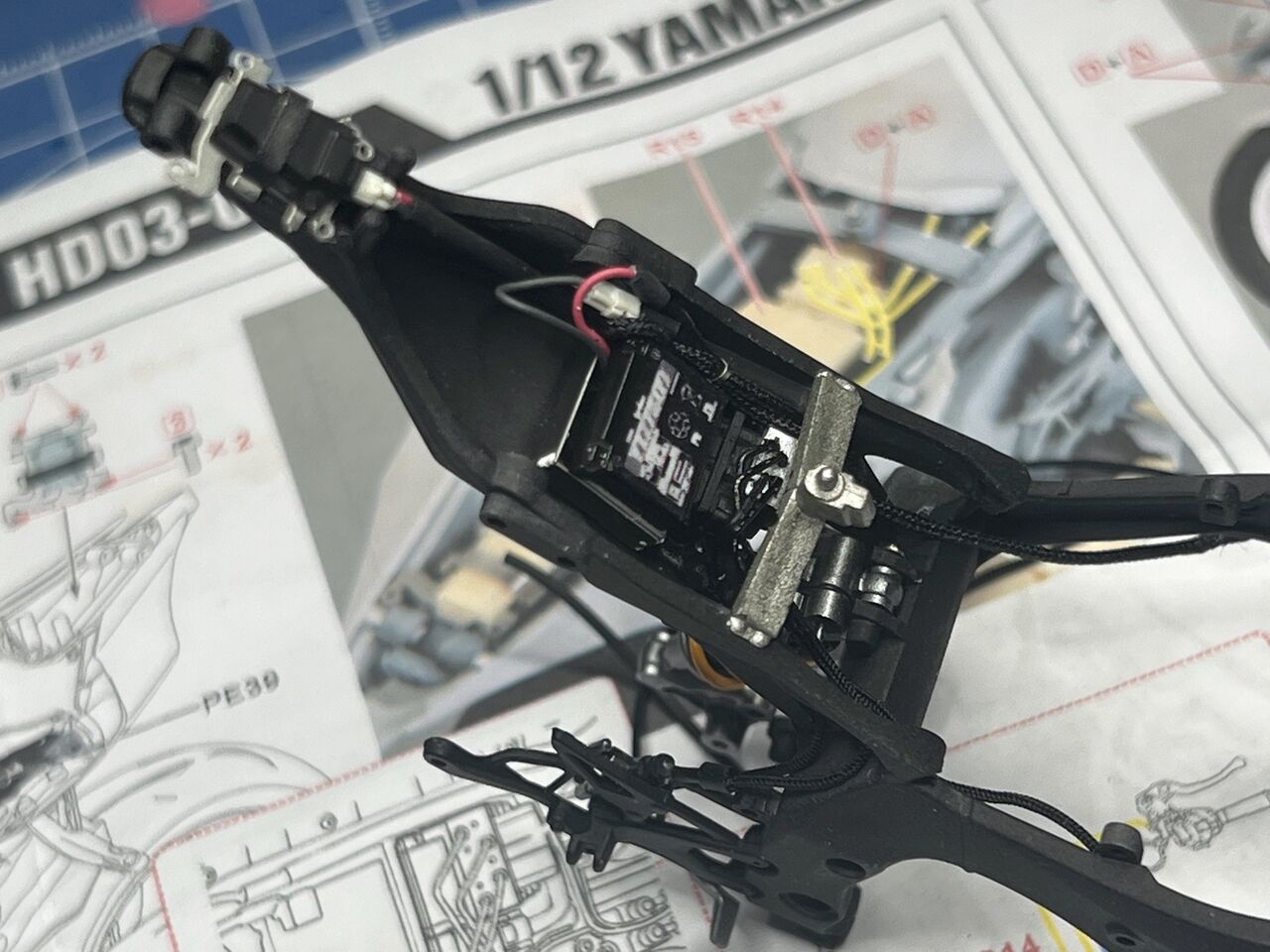

バッテリー関連の完成。コードもそれっぽく適当に詰め込んでます。コードもつなぐ予定のものはフレームに固定しておきます。
レジン製のコネクタなどもくっつけてます。

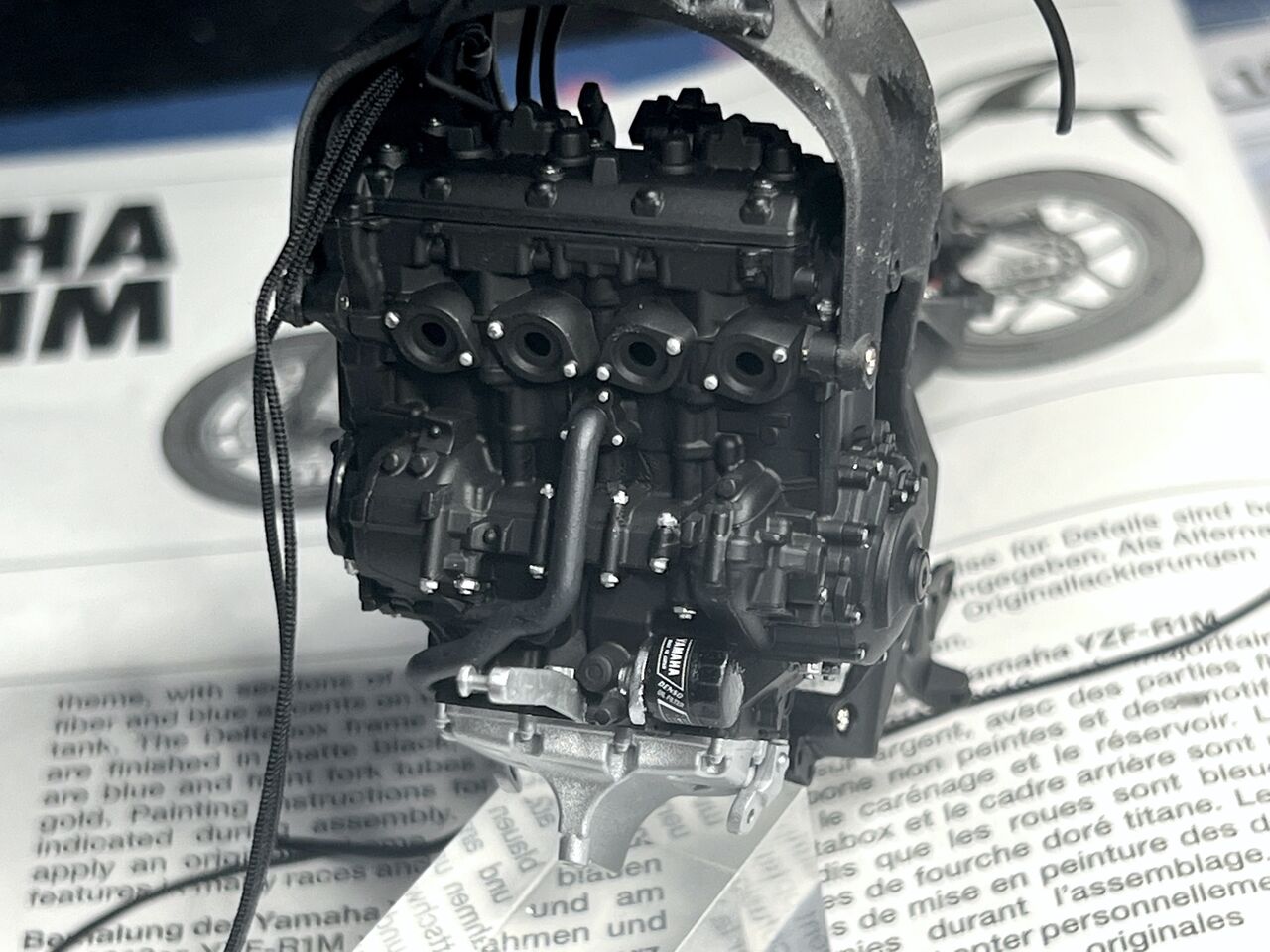

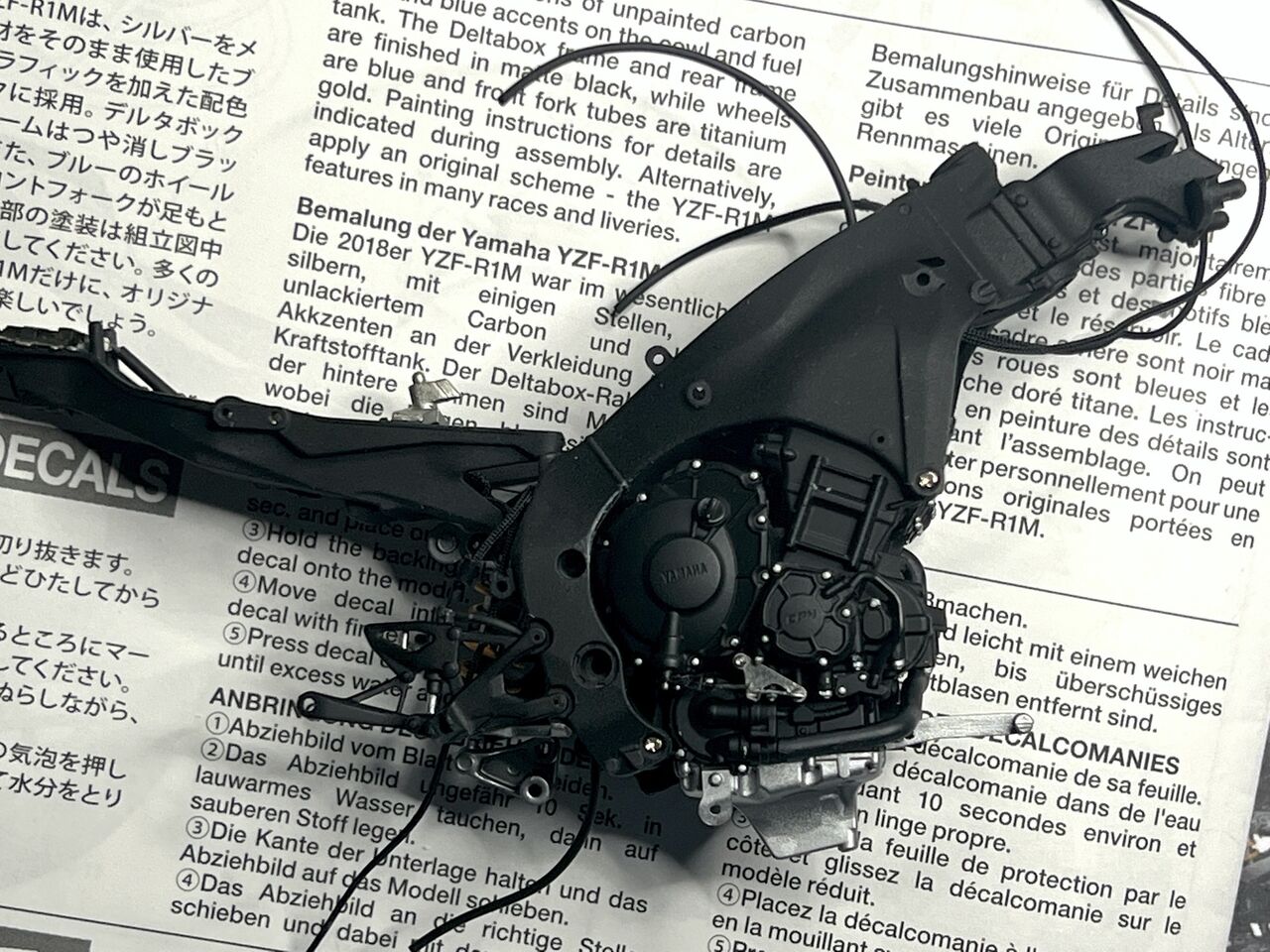

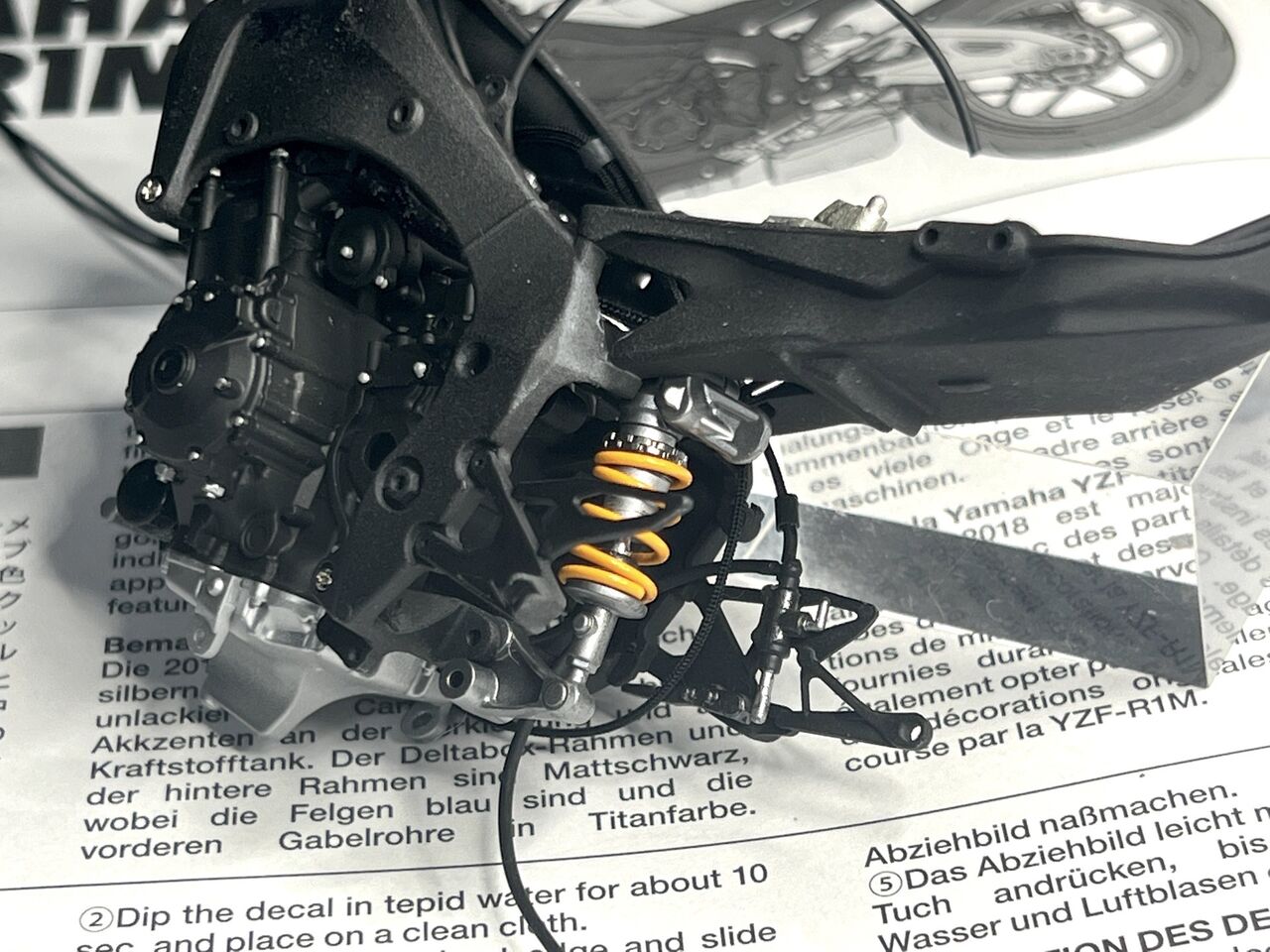

エンジンを乗せました。
同じ黒ですが質感の違いが見えて良かったです。・・・写真じゃわかりにくいですね・・・
フレームに見えるネジ頭もなにか処理をしないといけないです。

いやー、プラモデルはサクサク進んで楽しいです・・・・。あ、落ち着いたので時間もとりやすいせいもありますけど。

スイングアームなどリア関連につづきます。
